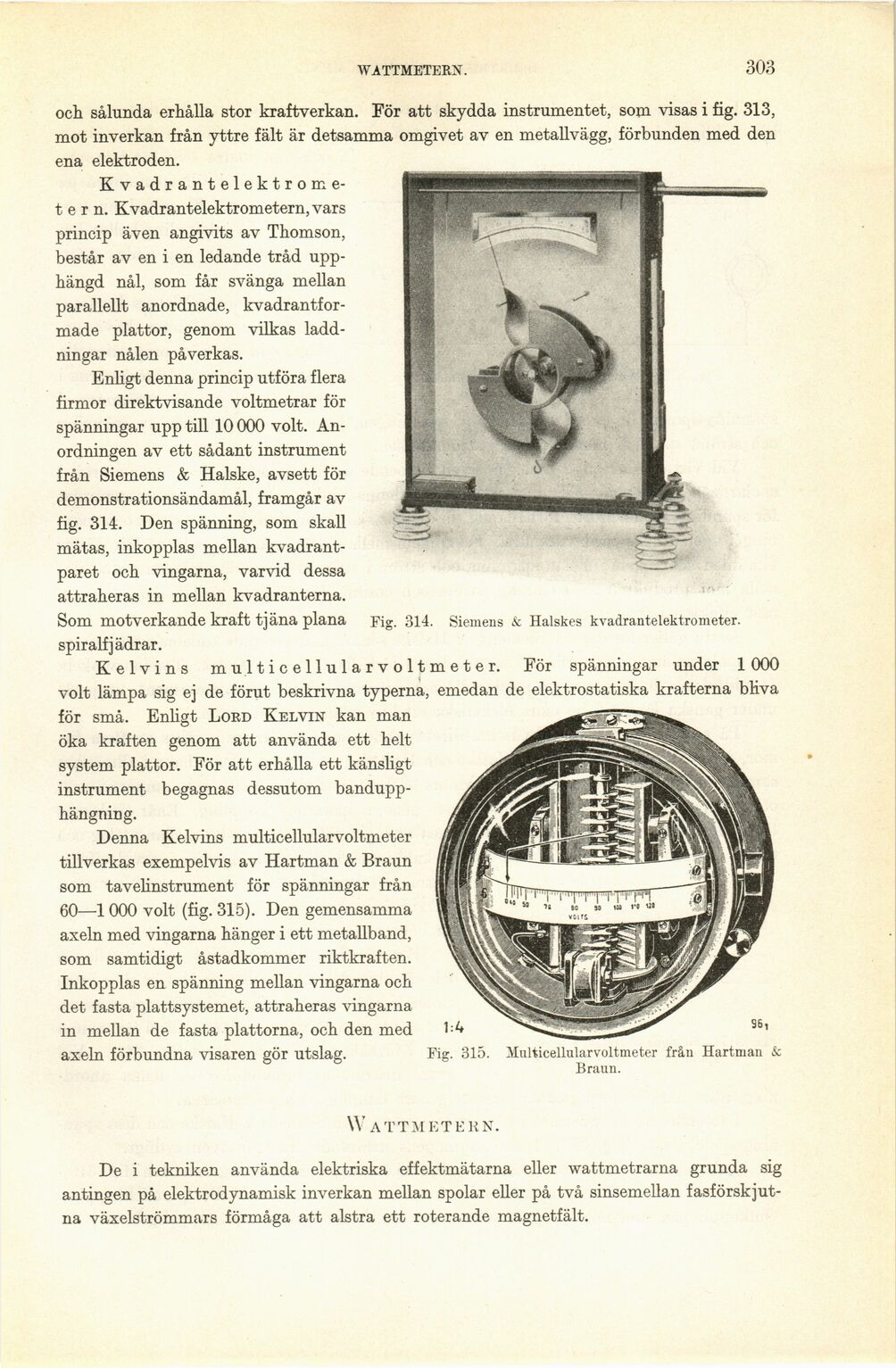

WATTMETERN.
303
och sålunda erhålla stor kraftverkan. För att skydda instrumentet, som visas i fig. 313,
mot inverkan från yttre fält är detsamma omgivet av en metallvägg, förbunden med den
ena elektroden.
[-Kvadrantelektrome-t-]
{+Kvadrantelektrome-
t+} e r n. Kvadrantelektrometern,vars
princip även angivits av Thomson,
består av en i en ledande tråd
upphängd nål, som får svänga mellan
parallellt anordnade,
kvadrantfor-made plattor, genom vilkas
laddningar nålen påverkas.
Enligt denna princip utföra flera
firmor direktvisande voltmetrar för
spänningar upp till 10 000 volt.
Anordningen av ett sådant instrument
från Siemens & Halske, avsett för
demonstrationsändamål, framgår av
fig. 314. Den spänning, som skall
mätas, inkopplas mellan
kvadrant-paret och vingarna, varvid dessa
attraheras in mellan kvadranterna.
Som motverkande kraft tjäna plana
spiralfjädrar.
Kelvins multicellularvoltmeter. För spänningar under 1000
volt lämpa sig ej de förut beskrivna typerna, emedan de elektrostatiska krafterna bliva
för små. Enligt Lord Kelvin kan man
öka kraften genom att använda ett helt
system plattor. För att erhålla ett känsligt
instrument begagnas dessutom
bandupp-hängning.
Denna Kelvins multicellularvoltmeter
tillverkas exempelvis av Hartman & Braun
som tavelinstrument för spänningar från
60—1000 volt (fig. 315). Den gemensamma
axeln med vingarna hänger i ett metallband,
som samtidigt åstadkommer riktkraften.
Inkopplas en spänning mellan vingarna och
det fasta plattsystemet, attraheras vingarna
in mellan de fasta plattorna, och den med
axeln förbundna visaren gör utslag.
Fig. 315. Multicellularvoltmeter från Hartman &
Braun.
Wattmetern.
De i tekniken använda elektriska effektmätarna eller wattmetrarna grunda sig
antingen på elektrodynamisk inverkan mellan spolar eller på två sinsemellan
fasförskjutna växelströmmars förmåga att alstra ett roterande magnetfält.
Fig. 314. Siemens & Halskes kvadrantelektrometer.
