ELEKTRISKA MÄTINSTRUMENT.
är att använda frekvensmätare, som vid anslutning till växelströmsspänningen direkt
angiva dess periodtal. Av frekvensmätare förekomma huvudsakligen två typer, dels
tungfrekvensmätare, vilka grunda sig på resonansprincip, dels frekvensmätare med
visare, vid vilka i allmänhet ett rörligt system påverkas av två strömmar, den ena till
sin storlek beroende av periodtalet.
Tungfrekvensmätaren. Får en elektromagnet, matad med växelström, påverka en i
den ena ändan fast inspänd ståltunga, försättes denna i svängningar, vilka bliva
synnerligen kraftiga, om växelströmmens periodtal överensstämmer med ståltungans
egensväng-ningstal, d. v. s. vid resonans mellan svängningstalen. Ändras växelströmmens periodtal
så, att det kommer att ligga något över eller under
tungans, minskas svängningarnas storlek betydligt.

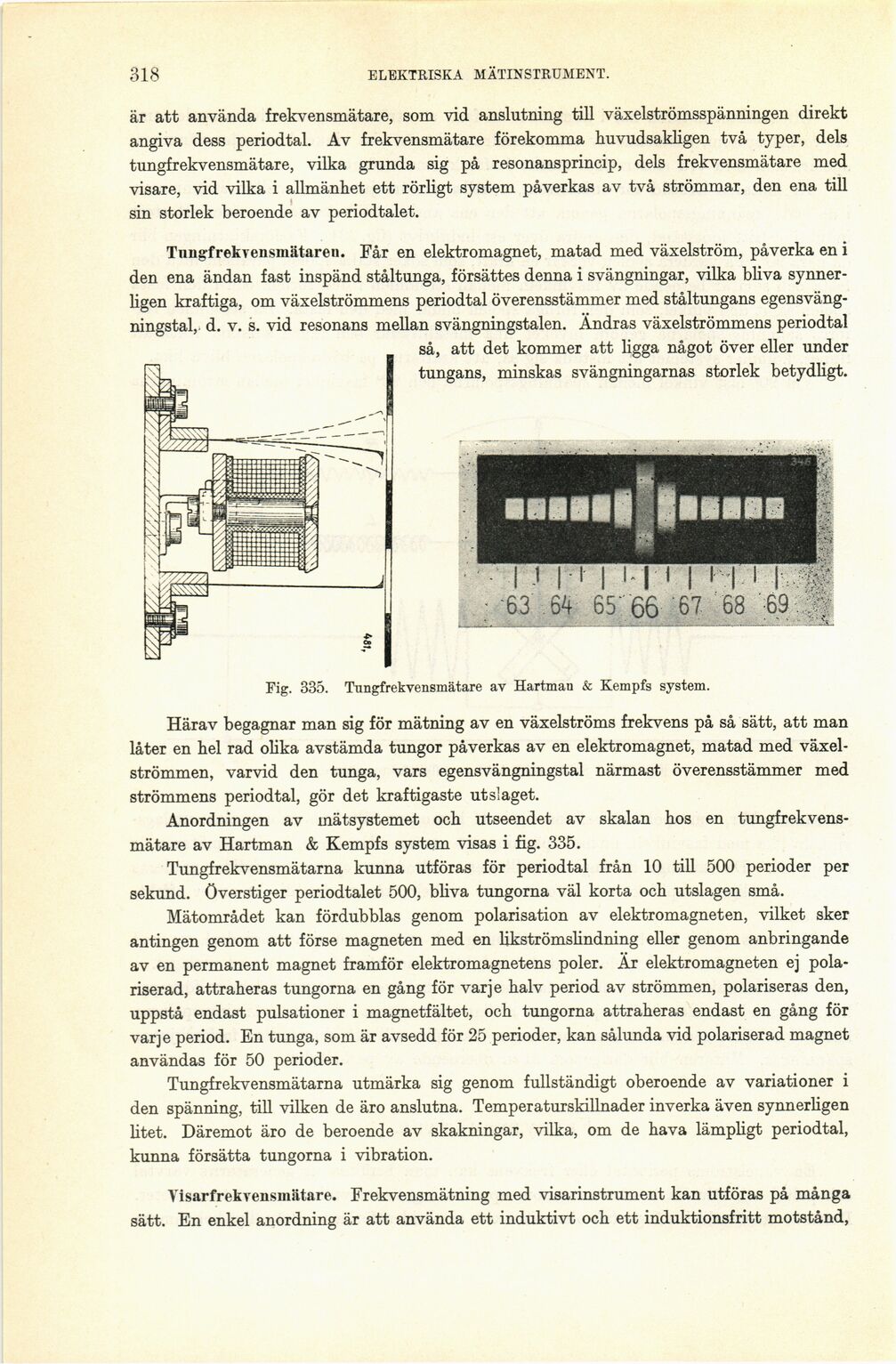

Fig. 335. Tungfrekvensmätare av Hartman & Kempfs system.
Härav begagnar man sig för mätning av en växelströms frekvens på så sätt, att man
låter en hel rad olika avstämda tungor påverkas av en elektromagnet, matad med
växelströmmen, varvid den tunga, vars egensvängningstal närmast överensstämmer med
strömmens periodtal, gör det kraftigaste utslaget.
Anordningen av mätsystemet och utseendet av skalan hos en
tungfrekvensmätare av Hartman & Kempfs system visas i fig. 335.
Tungfrekvensmätarna kunna utföras för periodtal från 10 till 500 perioder per
sekund, överstiger periodtalet 500, bliva tungorna väl korta och utslagen små.
Mätområdet kan fördubblas genom polarisation av elektromagneten, vilket sker
antingen genom att förse magneten med en likströmslindning eller genom anbringande
av en permanent magnet framför elektromagnetens poler. Är elektromagneten ej
polariserad, attraheras tungorna en gång för varje halv period av strömmen, polariseras den,
uppstå endast pulsationer i magnetfältet, och tungorna attraheras endast en gång för
varje period. En tunga, som är avsedd för 25 perioder, kan sålunda vid polariserad magnet
användas för 50 perioder.
Tungfrekvensmätarna utmärka sig genom fullständigt oberoende av variationer i
den spänning, till vilken de äro anslutna. Temperaturskillnader inverka även synnerligen
litet. Däremot äro de beroende av skakningar, vilka, om de hava lämpligt periodtal,
kunna försätta tungorna i vibration.
Visarfrekvensmätare. Frekvensmätning med visarinstrument kan utföras på många
sätt. En enkel anordning är att använda ett induktivt och ett induktionsfritt motstånd,
