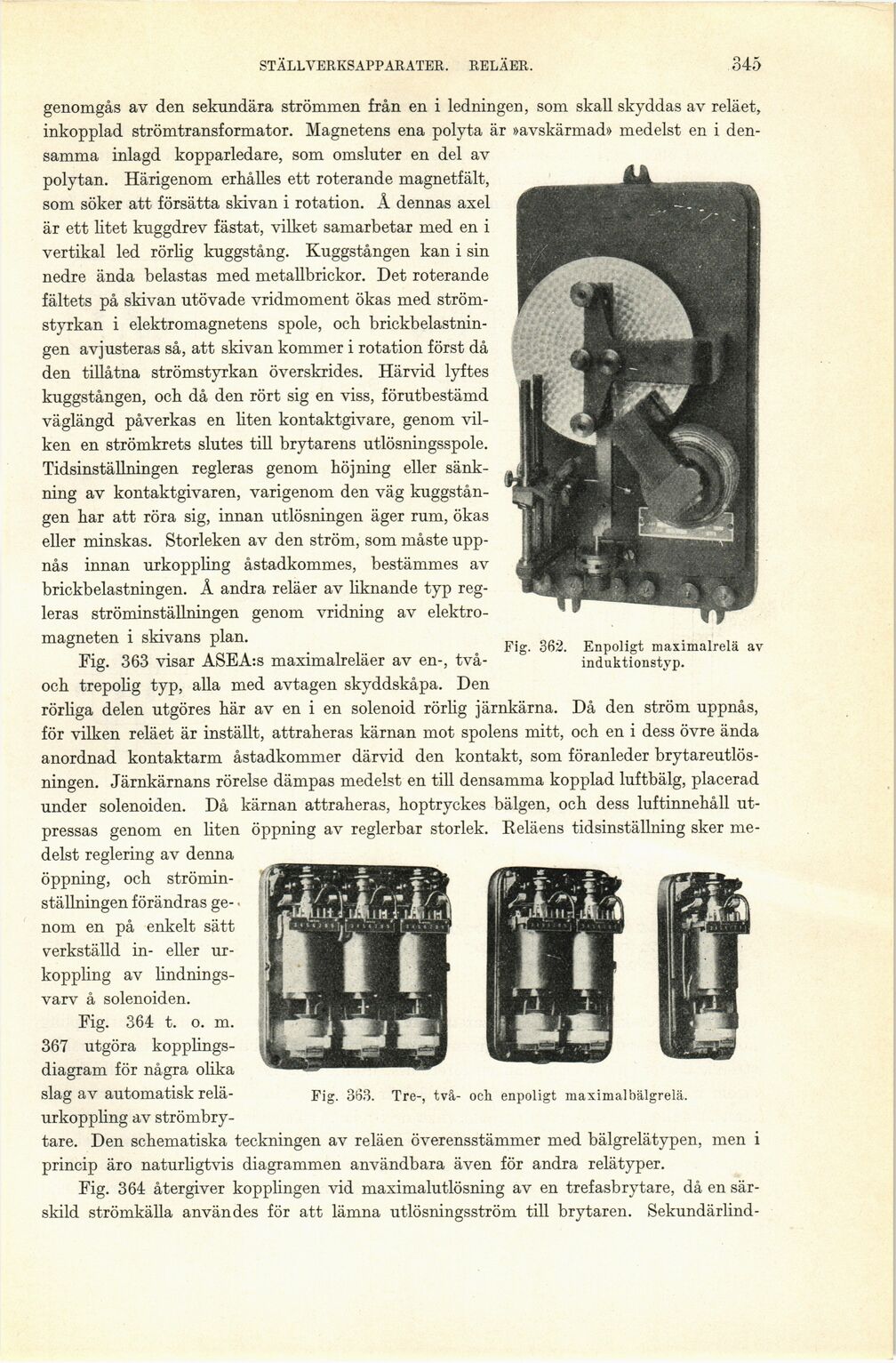

STÄLLVERKSAPPARATER. RELÄER.
345
Fig. 362. Enpoligt maximalrelä av
induktionstyp.
genomgås av den sekundära strömmen från en i ledningen, som skall skyddas av relä et,
inkopplad strömtransformator. Magnetens ena polyta är »avskärmad» medelst en i
densamma inlagd kopparledare, som omsluter en del av
polytan. Härigenom erhålles ett roterande magnetfält,
som söker att försätta skivan i rotation. Å dennas axel
är ett litet kuggdrev fästat, vilket samarbetar med en i
vertikal led rörlig kuggstång. Kuggstången kan i sin
nedre ända belastas med metallbrickor. Det roterande
fältets på skivan utövade vridmoment ökas med
strömstyrkan i elektromagnetens spole, och
brickbelastnin-gen avjusteras så, att skivan kommer i rotation först då
den tillåtna strömstyrkan överskrides. Härvid lyftes
kuggstången, och då den rört sig en viss, förutbestämd
väglängd påverkas en liten kontaktgivare, genom
vilken en strömkrets slutes till brytarens utlösningsspole.
Tidsinställningen regleras genom höjning eller
sänkning av kontaktgivaren, varigenom den väg
kuggstången har att röra sig, innan utlösningen äger rum, ökas
eller minskas. Storleken av den ström, som måste
uppnås innan urkoppling åstadkommes, bestämmes av
brickbelastningen. Å andra reläer av liknande typ
regleras ströminställningen genom vridning av
elektro-magneten i skivans plan.
Fig. 363 visar ASEA:s maximalreläer av en-,
två-och trepolig typ, alla med avtagen skyddskåpa. Den
rörliga delen utgöres här av en i en solenoid rörlig järnkärna. Då den ström uppnås,
för vilken reläet är inställt, attraheras kärnan mot spolens mitt, och en i dess övre ända
anordnad kontaktarm åstadkommer därvid den kontakt, som föranleder
brytareutlös-ningen. Järnkärnans rörelse dämpas medelst en till densamma kopplad luftbälg, placerad
under solenoiden. Då kärnan attraheras, hoptryckes bälgen, och dess luftinnehåll
utpressas genom en liten öppning av reglerbar storlek. Reläens tidsinställning sker
medelst reglering av denna
öppning, och
ströminställningen förändras ge- •
nom en på enkelt sätt
verkställd in- eller
urkoppling av
lindnings-varv å solenoiden.
Fig. 364 t. o. m.
367 utgöra
kopplings-diagram för några olika
slag av automatisk
relä-urkoppling av
strömbry
tare. Den schematiska teckningen av reläen överensstämmer med bälgrelätypen, men i
princip äro naturligtvis diagrammen användbara även för andra relätyper.
Fig. 364 återgiver kopplingen vid maximalutlösning av en trefasbrytare, då en
särskild strömkälla användes för att lämna utlösningsström till brytaren. Sekundärlind-
Fig. 363. Tre-, två- och enpoligt maximalbälgrelä.
