STÄLLVERKSAPPARATER. SMÄLTSÄKERHETSAPPARATER.
349
å de fasta klackarna anordnade horn av metall för åstadkommande av en säkrare
Ijus-bågssläckning. Den av ljusbågen uppvärmda luften i förening med de elektrodynamiska
krafterna driver ljusbågen hastigt uppåt mellan hornen, tills den når en sådan längd, att
spänningen ej längre förmår upprätthålla densamma. Å fig. 371 framställes en dylik
säkerhetsapparat jämte en å densamma anbragt skyddshuv eller skorsten av
isolations-material, vars uppgift är att öka luftdraget och förhindra ljusbågen att slå åt sidan.
Bland smältsäkerhetsapparaterna för högre spänningar torde rör- och
oljesäkerhets-apparaterna vara de mest vanliga. I de förra är smälttråden anordnad inuti ett öppet rör,
vanligtvis av porslin, som i båda ändar är försett med metallfattningar, mellan vilka
smälttråden är inspänd. Fig. 372 visar en 3-polig rör säkerhetsapparat för några tusen volts
spänning med isolerande
skiljeväggar mellan de olika polerna eller
faserna. Rörens metallfattningar äro
på utsidan försedda med en
utskjutande tunga eller kniv, som vid
rörets insättning mellan de å
isola-torer uppburna fasta kontakterna

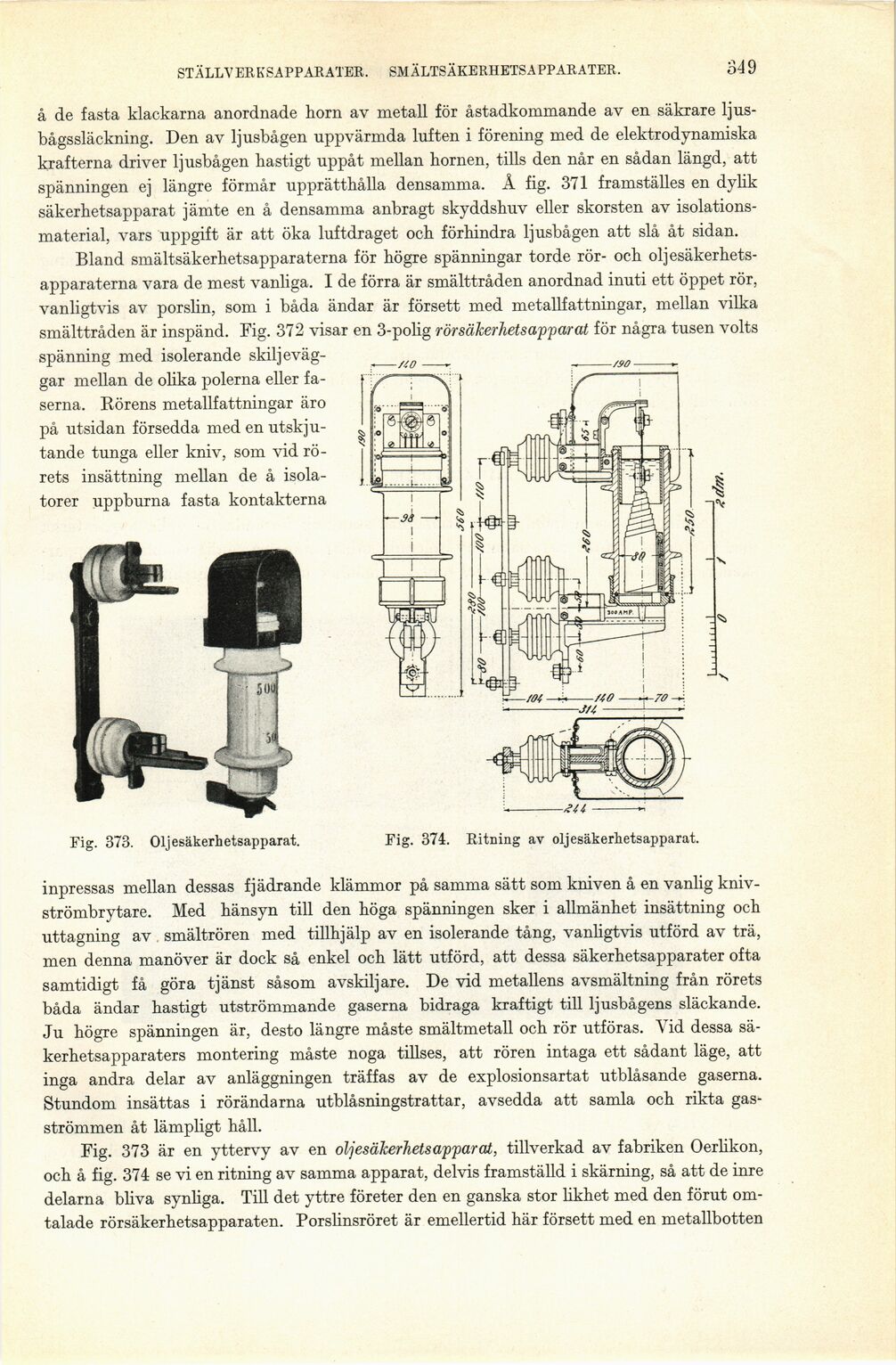

Fig. 374. Ritning av oljesäkerhetsapparat.
Fig. 373. Oljesäkerhetsapparat.
inpressas mellan dessas fjädrande klämmor på samma sätt som kniven å en vanlig
knivströmbrytare. Med hänsyn till den höga spänningen sker i allmänhet insättning och
uttagning av smältrören med tillhjälp av en isolerande tång, vanligtvis utförd av trä,
men denna manöver är dock så enkel och lätt utförd, att dessa säkerhetsapparater ofta
samtidigt få göra tjänst såsom avskilj are. De vid metallens avsmältning från rörets
båda ändar hastigt utströmmande gaserna bidraga kraftigt till ljusbågens släckande.
Ju högre spänningen är, desto längre måste smältmetall och rör utföras. Vid dessa
säkerhetsapparaters montering måste noga tillses, att rören intaga ett sådant läge, att
inga andra delar av anläggningen träffas av de explosionsartat utblåsande gaserna.
Stundom insättas i rörändarna utblåsningstrattar, avsedda att samla och rikta
gasströmmen åt lämpligt håll.
Fig. 373 är en yttervy av en oljesäkerhetsapparat, tillverkad av fabriken Oerlikon,
och å fig. 374 se vi en ritning av samma apparat, delvis framställd i skärning, så att de inre
delarna bliva synliga. Till det yttre företer den en ganska stor likhet med den förut
omtalade rörsäkerhetsapparaten. Porslinsröret är emellertid här försett med en metallbotten
