ELEKTRISKA KRAFTSTATIONER.
och fylles nästan helt med olja. Smälttråden är inspänd mellan en från rörets övre
metallfattning utspringande, fjädrande arm och en vid botten fästad kopparbandfjäder på så
sätt, att oljeytan når npp ungefär till mitten av smälttråden. Då denna smälter, ryckas,
tack vare infästningen mellan fjädrarna, dess båda delar hastigt ifrån varandra, varvid
den undre delen neddrages i oljan, så att en särdeles hastig och effektiv ljusbågssläckning
kommer till stånd, över rörets toppända är en isolerande kåpa anbringad för att hindra
de smälta metallpartiklarnas kringstänkande. I porslinsrörets övre del är en bussning
av isolermaterial insatt för att skydda röret mot ljusbågen. De fasta kontakterna äro
försedda med ett slags styrlinjaler, avsedda att underlätta rörets insättande på så sätt,
att de styra dess knivar in mellan de fasta kontakternas fjädrar.
En del andra oljesäkerhetsapparater äro så utförda, att hela smälttråden befinner
sig under oljeytan, varvid ljusbågen är avsedd att bildas och släckas i oljan, på samma sätt
som vid oljeströmbrytarna.
Ledningar, solatorer och genomföringar.
Ledningarna, som inom kraftstationernas ställverk förbinda de olika apparaterna
med varandra, utgöras mera sällan av isolerade kablar utan äro vanligtvis blanka
kopparskenor, uppburna av stödisolatorer, som i allmänhet utföras av porslin. Ett exempel

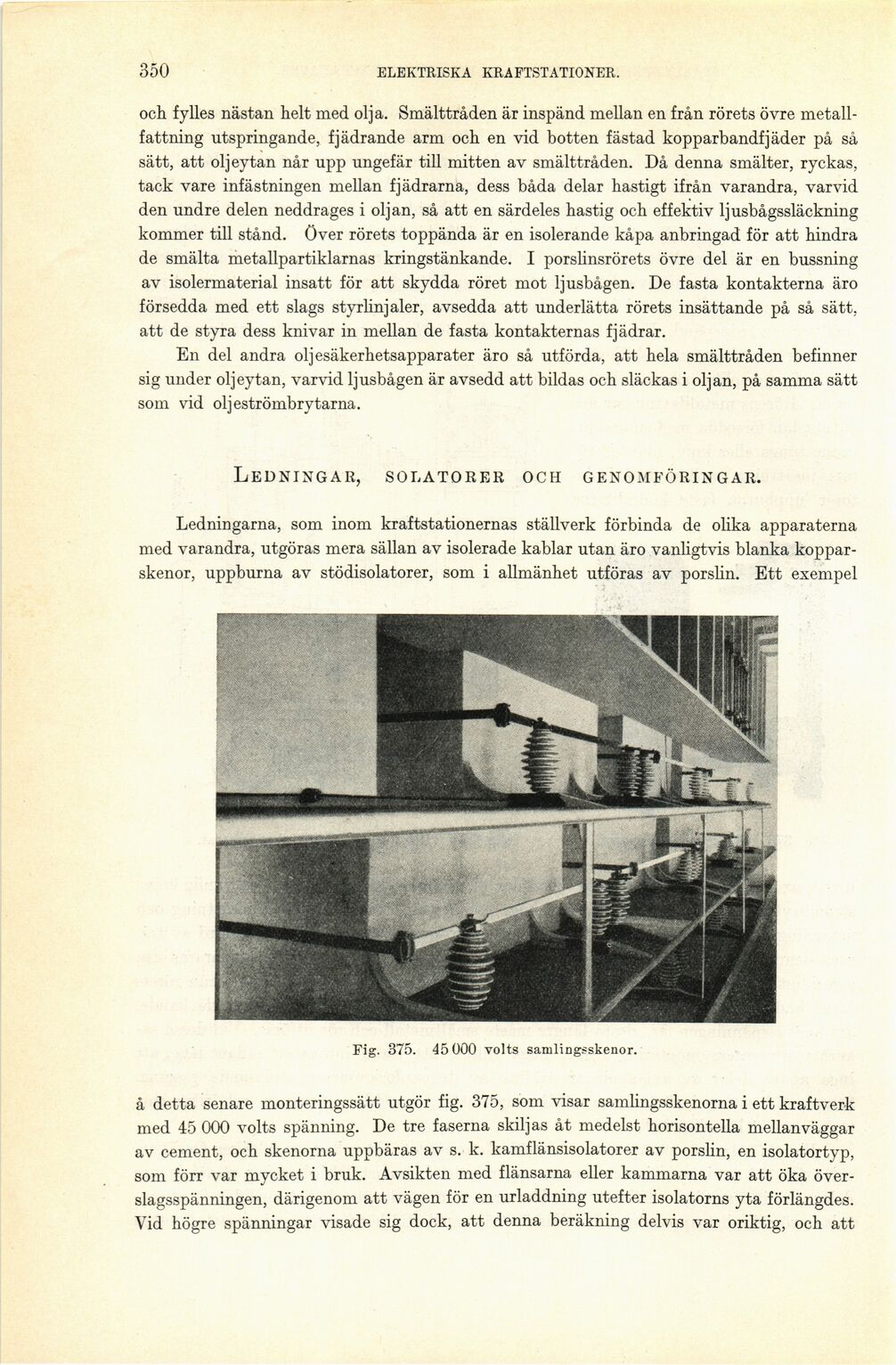

Fig. 375. 45 000 volts samlingsskenor.
å detta senare monteringssätt utgör fig. 375, som visar samlingsskenorna i ett kraftverk
med 45 000 volts spänning. De tre faserna skiljas åt medelst horisontella mellanväggar
av cement, och skenorna uppbäras av s. k. kamflänsisolatorer av porslin, en isolatortyp,
som förr var mycket i bruk. Avsikten med flänsarna eller kammarna var att öka
över-slagsspänningen, därigenom att vägen för en urladdning utefter isolatorns yta förlängdes.
Vid högre spänningar visade sig dock, att denna beräkning delvis var oriktig, och att
