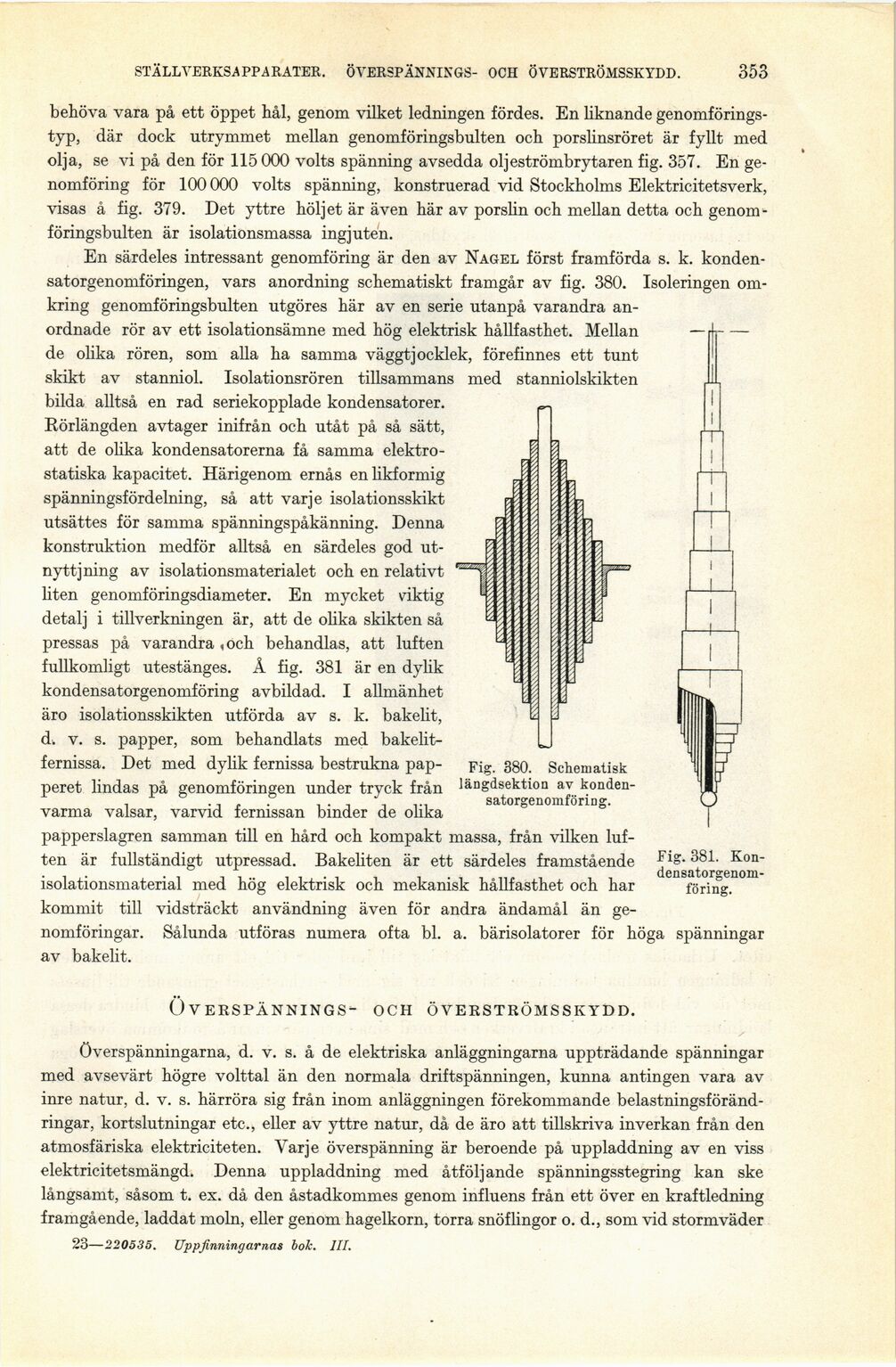

STÄLLVERKSAPPARATER. ÖVERSPÄNNINGS- OCH ÖVERSTRÖMSSKYDD.
353
Fig. 380. Schematisk
längdsektion av
kondensatorgenomföring.
behöva vara på ett öppet hål, genom vilket ledningen fördes. En liknande
genomförings-typ, där dock utrymmet mellan genomföringsbulten och porslinsröret är fyllt med
olja, se vi på den för 115 000 volts spänning avsedda oljeströmbrytaren fig. 357. En
ge-nomföring för 100 000 volts spänning, konstruerad vid Stockholms Elektricitetsverk,
visas å fig. 379. Det yttre höljet är även här av porslin och mellan detta och
genomföringsbulten är isolationsmassa ingjuten.
En särdeles intressant genomföring är den av Nagel först framförda s. k.
konden-satorgenomföringen, vars anordning schematiskt framgår av fig. 380. Isoleringen
omkring genomföringsbulten utgöres här av en serie utanpå varandra
anordnade rör av ett isolationsämne med hög elektrisk hållfasthet. Mellan
de olika rören, som alla ha samma väggtjocklek, förefinnes ett tunt
skikt av stanniol. Isolationsrören tillsammans med stanniolskikten
bilda alltså en rad seriekopplade kondensatorer.
Rörlängden avtager inifrån och utåt på så sätt,
att de olika kondensatorerna få samma
elektro-statiska kapacitet. Härigenom ernås en likformig
spänningsfördelning, så att varje isolationsskikt
utsättes för samma spänningspåkänning. Denna
konstruktion medför alltså en särdeles god
utnyttjning av isolationsmaterialet och en relativt
liten genomföringsdiameter. En mycket viktig
detalj i tillverkningen är, att de olika skikten så
pressas på varandra <och behandlas, att luften
fullkomligt utestänges. Å fig. 381 är en dylik
kondensatorgenomföring avbildad. I allmänhet
äro isolationsskikten utförda av s. k. bakelit,
d. v. s. papper, som behandlats med
bakelitfernissa. Det med dylik fernissa bestrukna
papperet lindas på genomföringen under tryck från
varma valsar, varvid fernissan binder de olika
papperslagren samman till en hård och kompakt massa, från vilken
luften är fullständigt utpressad. Bakeliten är ett särdeles framstående
isolationsmaterial med hög elektrisk och mekanisk hållfasthet och har
kommit till vidsträckt användning även för andra ändamål än ge-
nomföringar. Sålunda utföras numera ofta bl. a. bärisolatorer för höga spänningar
av bakelit.
Fig. 381.
Kondensatorgenomföring.
Överspännings- och överströmsskydd.
överspänningarna, d. v. s. å de elektriska anläggningarna uppträdande spänningar
med avsevärt högre volttal än den normala driftspänningen, kunna antingen vara av
inre natur, d. v. s. härröra sig från inom anläggningen förekommande
belastningsföränd-ringar, kortslutningar etc., eller av yttre natur, då de äro att tillskriva inverkan från den
atmosfäriska elektriciteten. Varje överspänning är beroende på uppladdning av en viss
elektricitetsmängd. Denna uppladdning med åtföljande spänningsstegring kan ske
långsamt, såsom t. ex. då den åstadkommes genom influens från ett över en kraftledning
framgående, laddat moln, eller genom hagelkorn, torra snöflingor o. d., som vid stormväder
23—220535. Uppfinningarnas bok. III.
