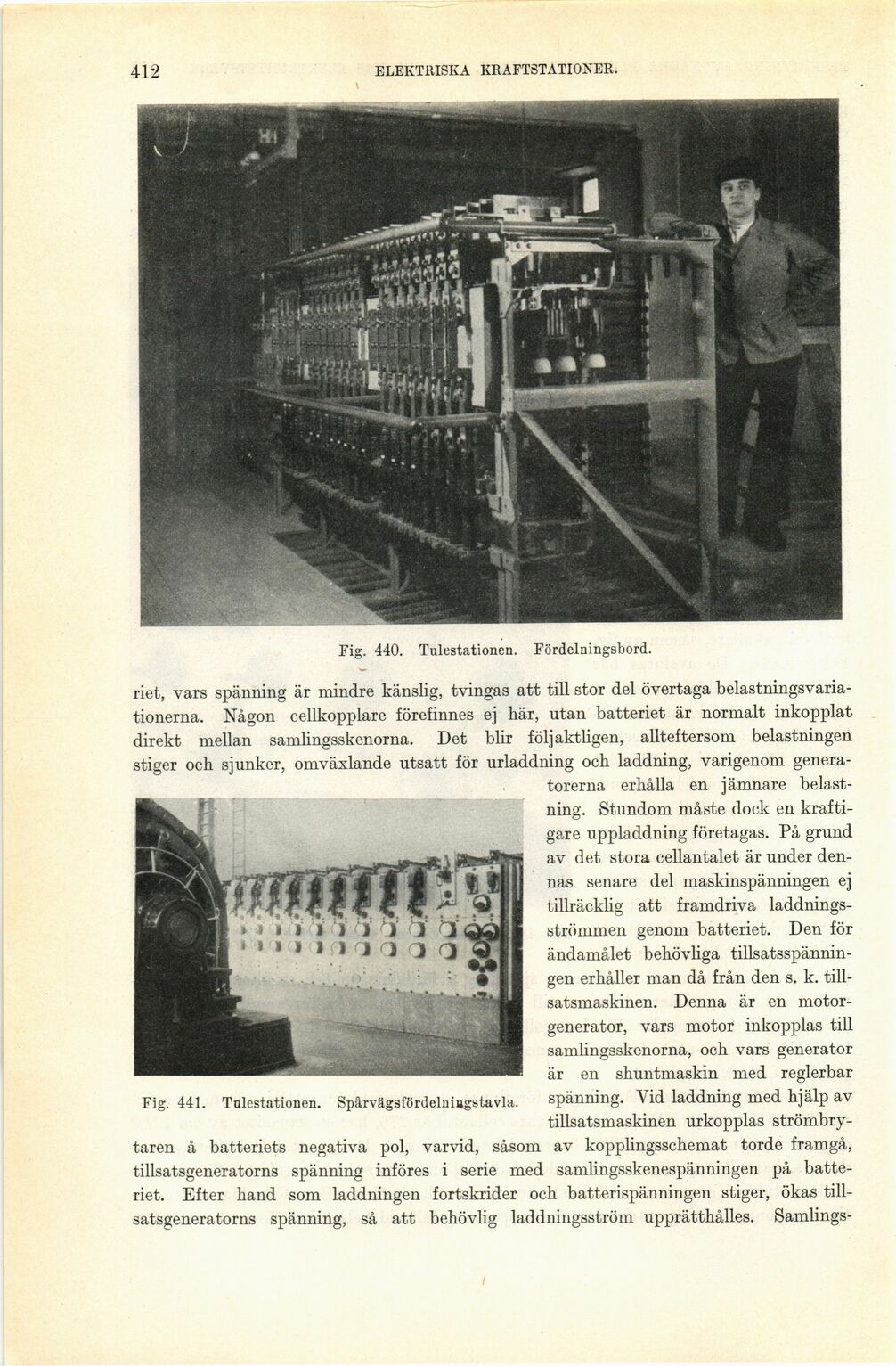

412
ELEKTRISKA KRAFTSTATIONER.
Fig. 440. Tulestationen. Fördelningsbord.
Fig. 441. Tulestationen. Spårvägsfördelniugstavla.
riet, vars spänning är mindre känslig, tvingas att till stor del övertaga
belastningsvariationerna. Någon cellkopplare förefinnes ej här, utan batteriet är normalt inkopplat
direkt mellan samlingsskenorna. Det blir följaktligen, allteftersom belastningen
stiger och sjunker, omväxlande utsatt för urladdning och laddning, varigenom
generatorerna erhålla en jämnare
belastning. Stundom måste dock en
kraftigare uppladdning företagas. På grund
av det stora cellantalet är under
dennas senare del maskinspänningen ej
tillräcklig att framdriva
laddnings-strömmen genom batteriet. Den för
ändamålet behövliga
tillsatsspänningen erhåller man då från den s. k.
tillsatsmaskinen. Denna är en
motorgenerator, vars motor inkopplas till
samlingsskenorna, och vars generator
är en shuntmaskin med reglerbar
spänning. Vid laddning med hjälp av
tillsatsmaskinen urkopplas
strömbry
taren å batteriets negativa pol, varvid, såsom av kopplingsschemat torde framgå,
tillsatsgeneratorns spänning införes i serie med samlingsskenespänningen på
batteriet. Efter hand som laddningen fortskrider och batterispänningen stiger, ökas
tillsatsgeneratorns spänning, så att behövlig laddningsström upprätthålles. Samlings-
