420
ELEKTRISKA KRAFTSTATIONER.
ström ernås. Vid de vanligtvis förekommande belastningarna är magnetiseringsströmmen
emellertid ej större, än att spänningen mellan generatorns släpringar håller sig mellan 120
och 180 volt, alltså lägre än magnetiseringsanläggningens spänning. Tillsatsmaskinen
arbetar därför normalt såsom motor med en spänning av 100 till 40 volt motarbetande
samlingsskenespänningen. Härigenom ernås vid normal drift den fördelen, att av
belastningsvariationer förorsakade hastighetsförändringar mindre inverka på
generatorspänningen än vid vanlig separat magnetisering. Inträffar en hastighetsminskning, skulle

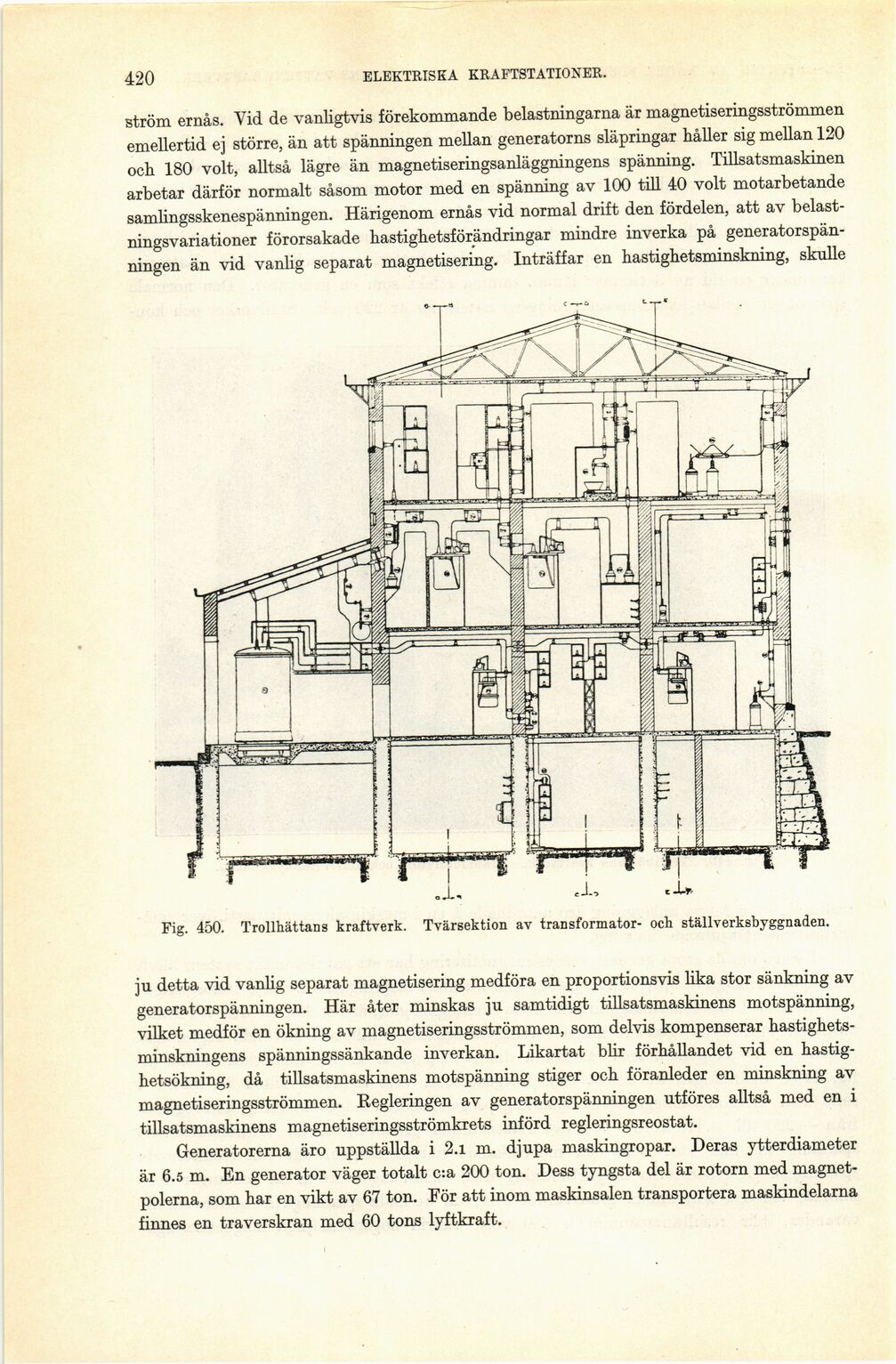

Fig. 450. Trollhättans kraftverk. Tvärsektion av transformator- och ställverksbyggnaden.
ju detta vid vanlig separat magnetisering medföra en proportionsvis lika stor sänkning av
generatorspänningen. Här åter minskas ju samtidigt tillsatsmaskinens motspänning,
vilket medför en ökning av magnetiseringsströmmen, som delvis kompenserar
hastighets-minskningens spänningssänkande inverkan. Likartat blir förhållandet vid en
hastighetsökning, då tillsatsmaskinens motspänning stiger och föranleder en minskning av
magnetiseringsströmmen. Regleringen av generatorspänningen utföres alltså med en i
tillsatsmaskinens magnetiseringsströmkrets införd regleringsreostat.
Generatorerna äro uppställda i 2.1 m. djupa maskingropar. Deras ytterdiameter
är 6.5 m. En generator väger totalt c:a 200 ton. Dess tyngsta del är rotorn med
magnetpolerna, som har en vikt av 67 ton. Eör att inom maskinsalen transportera maskindelarna
finnes en traverskran med 60 tons lyftkraft.
