BESKRIVNING AV NÅGRA ELEKTRICITETSVERK. TROLLHÄTTANS VATTENKRAFTVERK. 421
Ställverks- och transformatorhuset har på grund av bristande utrymme i
kraftstationens omedelbara närhet placerats på höjden ovanför kraftstationen, ett stycke bortom
tubintagsbyggnaden. Fig. 449 är en exteriör och fig. 450 en sektion av detsamma.
Transformatorerna äro inrymda i den längs ställverkshuset, mellan dess flyglar
förlagda, lägre byggnaden. De äro här placerade i eldsäkra kammare eller celler, som
dränerats med grova rör för avledning av vid eventuell explosion utflytande olja. Fig.
451 är en interiör från en
av dessa celler, som
vardera innehåller 3 st.
en-fastransformatorer, sammanförda i
stjärnkopp-ling å högspännings- och
triangelkoppling å
låg-spänningssidan till en
trefasgrupp med en effekt
motsvarande den av en
generator. Varje
enfas-transformator är
nämligen utförd för en effekt
av normalt 3 000 kW,
maximalt 3 670 kW.
Om-sättningsförhållandet i
tomgång är 10 000 till
30 000 volt. Den
sekundära huvudspänningen
vid 10 000 volts
primärspänning är alltså 52 000
volt. Transformatorerna
äro vattenkylda
olje-transformatorer. Kyl-vattnet genomflyter i
oljebehållarna inbyggda
kopparrörsspiraler. Det
pumpas av en
pumpanläggning i
ställverkshu-sets källarvåning från
kraftkanalen upp till i
2:a våningen uppställda cisterner, från vilka det med självtryck nedrinner genom
transformatorernas kylspiraler. Från dessa uttömmes det uppvärmda kyl vattnet med
fri stråle till avloppstrattar, som avbörda det till en i källarvåningen anordnad
badbassäng eller direkt till huvudavloppsledningen. Avloppstrattarna äro försedda med en
kontaktanordning, som med ledningar är förbunden till en i kontrollrummet uppsatt
signalapparat, vilken signalerar vid avbrott i kylvattencirkulationen. Oljetemperaturen
i transformatorerna kan avläsas i kontrollrummet å en därstädes monterad
distanstermometer. Transformatorerna äro försedda med hjul och uppställda på spår, så att
de med tillhjälp av en baxningsanordning lätt kunna förflyttas till eller från en tralla,
som löper på ett järnvägsspår, framdraget utanför cellerna och ledande till den i ställ-

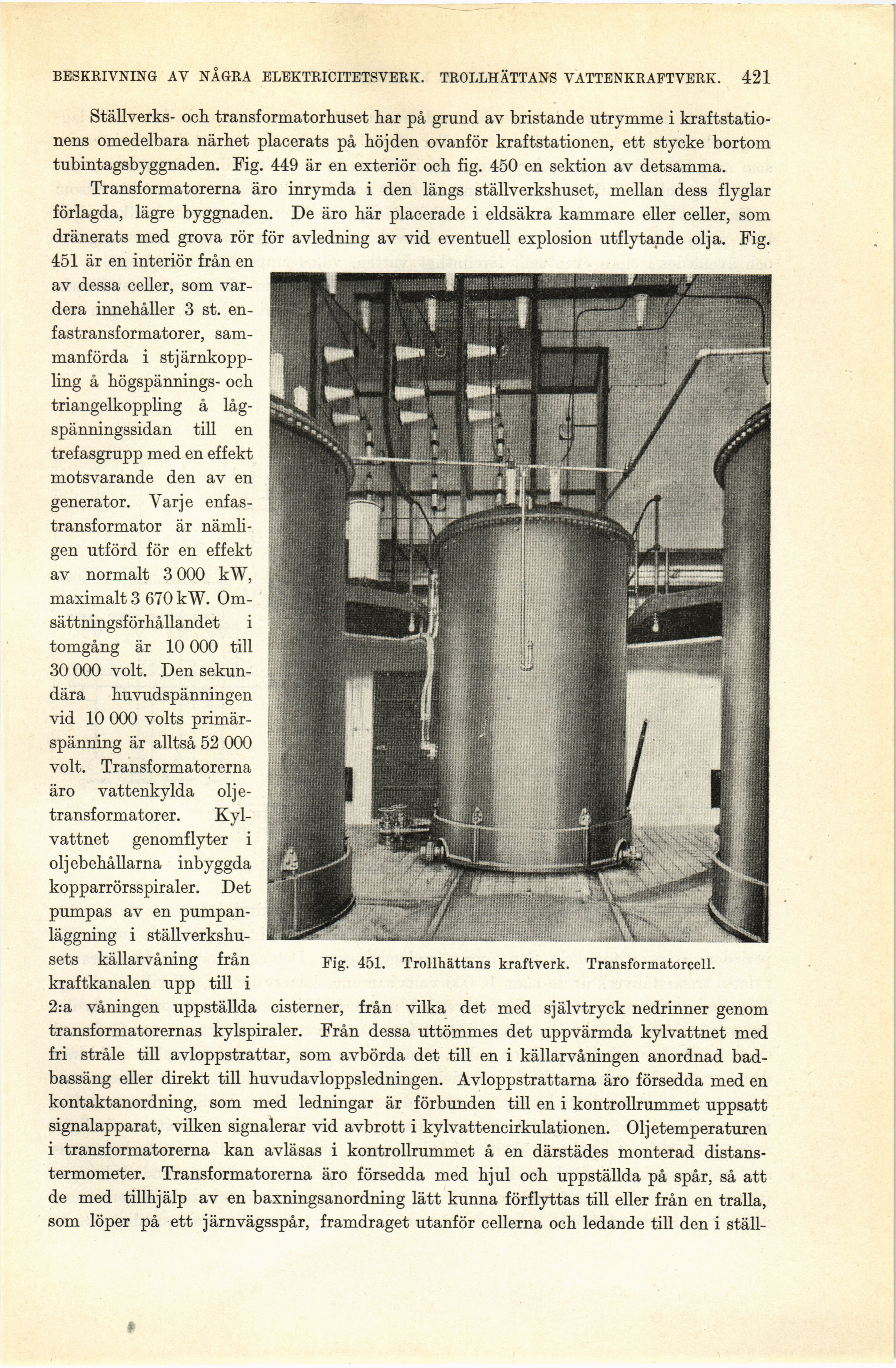

Fig. 451. Trollhättans kraftverk. Transformatorcell.
