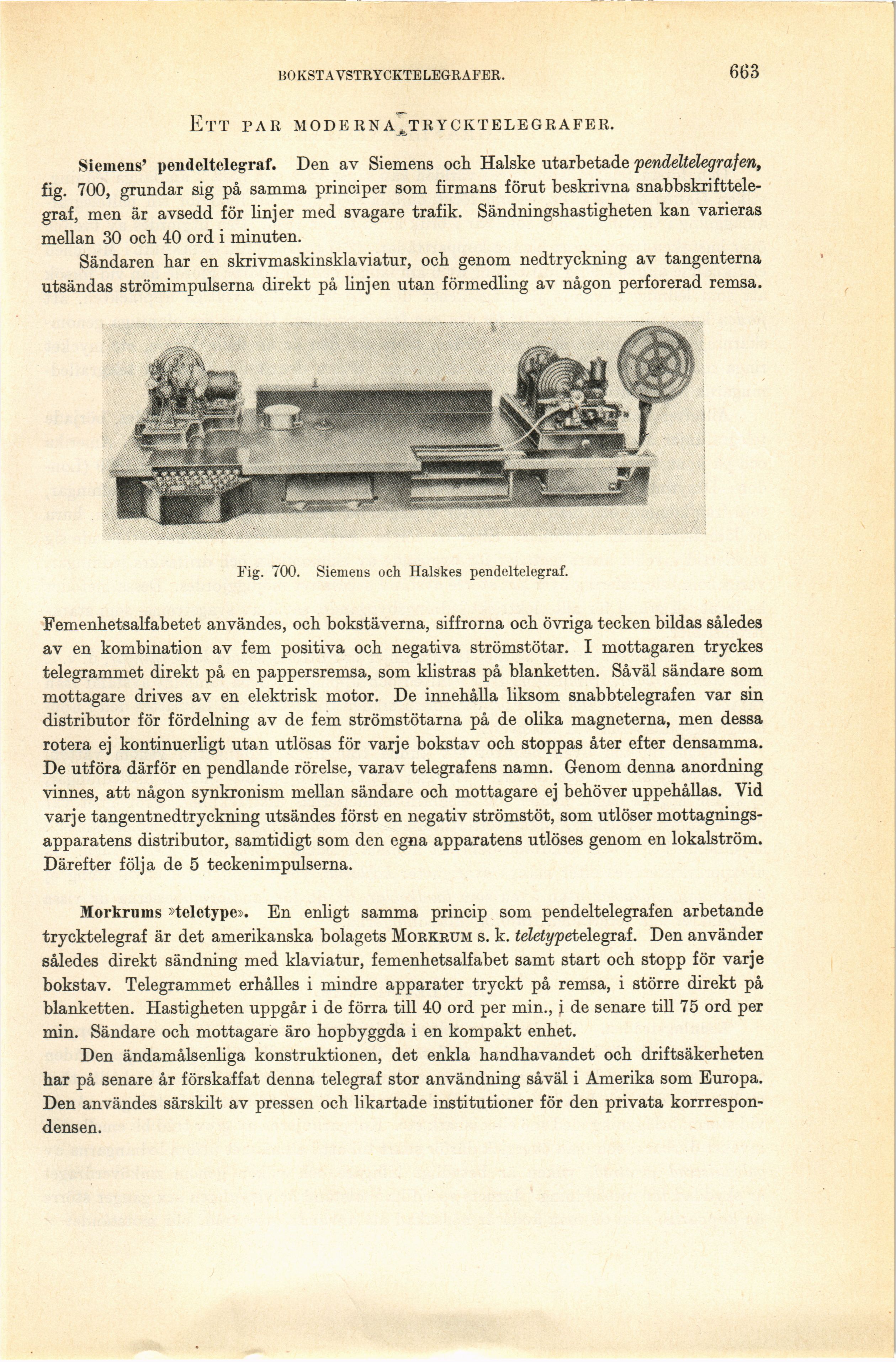

BOKSTAVSTRYCKTELEGRAFER.
663
Ett par modernajeycktelegrafer.
Siemens’ pendeltelegraf. Den av Siemens och Halske utarbetade pendeltelegrafen,
fig. 700, grundar sig på samma principer som firmans förut beskrivna
snabbskrifttele-graf, men är avsedd för linjer med svagare trafik. Sändningshastigheten kan varieras
mellan 30 och 40 ord i minuten.
Sändaren har en skrivmaskinsklaviatur, och genom nedtryckning av tangenterna
utsändas strömimpulserna direkt på linjen utan förmedling av någon perforerad remsa.
Fig. 700. Siemens och Halskes pendeltelegraf.
Femenhetsalfabetet användes, och bokstäverna, siffrorna och övriga tecken bildas således
av en kombination av fem positiva och negativa strömstötar. I mottagaren tryckes
telegrammet direkt på en pappersremsa, som klistras på blanketten. Såväl sändare som
mottagare drives av en elektrisk motor. De innehålla liksom snabbtelegrafen var sin
distributör för fördelning av de fem strömstötarna på de olika magneterna, men dessa
rotera ej kontinuerligt utan utlösas för varje bokstav och stoppas åter efter densamma.
De utföra därför en pendlande rörelse, varav telegrafens namn. Genom denna anordning
vinnes, att någon synkronism mellan sändare och mottagare ej behöver uppehållas. Vid
varje tangentnedtryckning utsändes först en negativ strömstöt, som utlöser
mottagnings-apparatens distributör, samtidigt som den egna apparatens utlöses genom en lokalström.
Därefter följa de 5 teckenimpulserna.
Mörkrums »teletype». En enligt samma princip som pendeltelegrafen arbetande
trycktelegraf är det amerikanska bolagets Mörkrum s. k. teZeZypetelegraf. Den använder
således direkt sändning med klaviatur, femenhetsalfabet samt start och stopp för varje
bokstav. Telegrammet erhålles i mindre apparater tryckt på remsa, i större direkt på
blanketten. Hastigheten uppgår i de förra till 40 ord per min., i de senare till 75 ord per
min. Sändare och mottagare äro hopbyggda i en kompakt enhet.
Den ändamålsenliga konstruktionen, det enkla handhavandet och driftsäkerheten
har på senare år förskaffat denna telegraf stor användning såväl i Amerika som Europa.
Den användes särskilt av pressen och likartade institutioner för den privata
korrrespon-densen.
