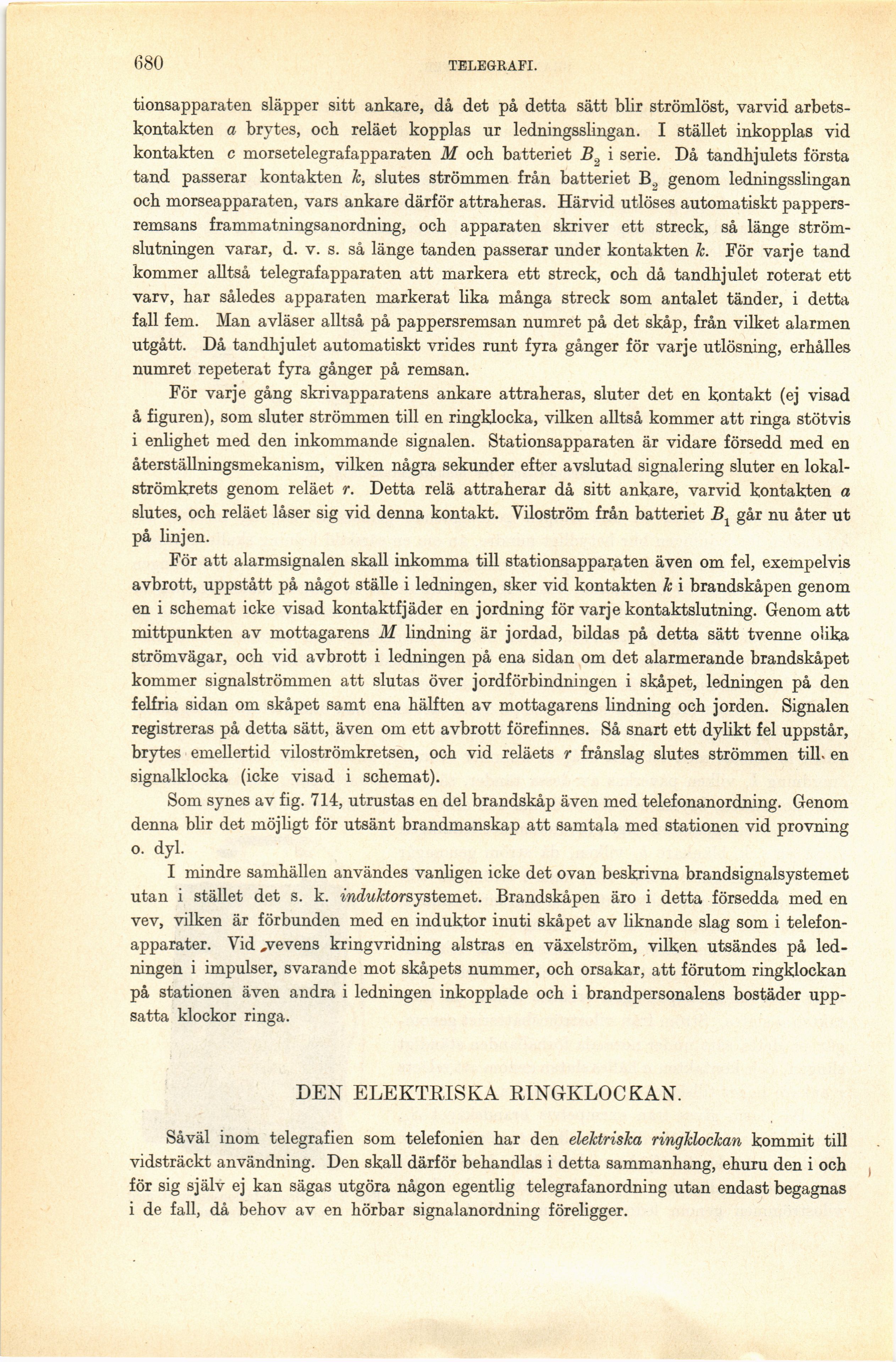

680
TELEGRAFI.
tionsapparaten släpper sitt ankare, då det på detta sätt blir strömlöst, varvid
arbets-kontakten a brytes, och reläet kopplas ur ledningsslingan. I stället inkopplas vid
kontakten c morsetelegrafapparaten M och batteriet i serie. Då tandhjulets första
tand passerar kontakten k, slutes strömmen från batteriet B„ genom ledningsslingan
och morseapparaten, vars ankare därför attraheras. Härvid utlöses automatiskt
pappersremsans frammatningsanordning, och apparaten skriver ett streck, så länge
strömslutningen varar, d. v. s. så länge tanden passerar under kontakten k. För varje tand
kommer alltså telegraf apparaten att markera ett streck, och då tandhjulet roterat ett
varv, har således apparaten markerat lika många streck som antalet tänder, i detta
fall fem. Man avläser alltså på pappersremsan numret på det skåp, från vilket alarmen
utgått. Då tandhjulet automatiskt vrides runt fyra gånger för varje utlösning, erhålles
numret repeterat fyra gånger på remsan.
För varje gång skri vapparatens ankare attraheras, sluter det en kontakt (ej visad
å figuren), som sluter strömmen till en ringklocka, vilken alltså kommer att ringa stötvis
i enlighet med den inkommande signalen. Stationsapparaten är vidare försedd med en
återställningsmekanism, vilken några sekunder efter avslutad signalering sluter en
lokalströmkrets genom reläet r. Detta relä attraherar då sitt ankare, varvid kontakten a
slutes, och reläet låser sig vid denna kontakt. Viloström från batteriet B{ går nu åter ut
på linjen.
För att alarmsignalen skall inkomma till stationsapparaten även om fel, exempelvis
avbrott, uppstått på något ställe i ledningen, sker vid kontakten k i brandskåpen genom
en i schemat icke visad kontaktfjäder en jordning för varje kontaktslutning. Genom att
mittpunkten av mottagarens M lindning är j ordad, bildas på detta sätt tvenne olika
strömvägar, och vid avbrott i ledningen på ena sidan om det alarmerande brandskåpet
kommer signalströmmen att slutas över jordförbindningen i skåpet, ledningen på den
felfria sidan om skåpet samt ena hälften av mottagarens lindning och jorden. Signalen
registreras på detta sätt, även om ett avbrott förefinnes. Så snart ett dylikt fel uppstår,
brytes emellertid viloströmkretsen, och vid reläets r frånslag slutes strömmen till, en
signalklocka (icke visad i schemat).
Som synes av fig. 714, utrustas en del brandskåp även med telefonanordning. Genom
denna blir det möjligt för utsänt brandmanskap att samtala med stationen vid provning
o. dyl.
I mindre samhällen användes vanligen icke det ovan beskrivna brand signalsystemet
utan i stället det s. k. induktorsystemet. Brandskåpen äro i detta försedda med en
vev, vilken är förbunden med en induktor inuti skåpet av liknande slag som i
telefonapparater. Vid xvevens kringvridning alstras en växelström, vilken utsändes på
ledningen i impulser, svarande mot skåpets nummer, och orsakar, att förutom ringklockan
på stationen även andra i ledningen inkopplade och i brandpersonalens bostäder
uppsatta klockor ringa.
DEN ELEKTRISKA RINGKLOCKAN.
Såväl inom telegrafien som telefonien har den elektriska ringklockan kommit till
vidsträckt användning. Den skall därför behandlas i detta sammanhang, ehuru den i och
för sig själv ej kan sägas utgöra någon egentlig telegrafanordning utan endast begagnas
i de fall, då behov av en hörbar signalanordning föreligger.
