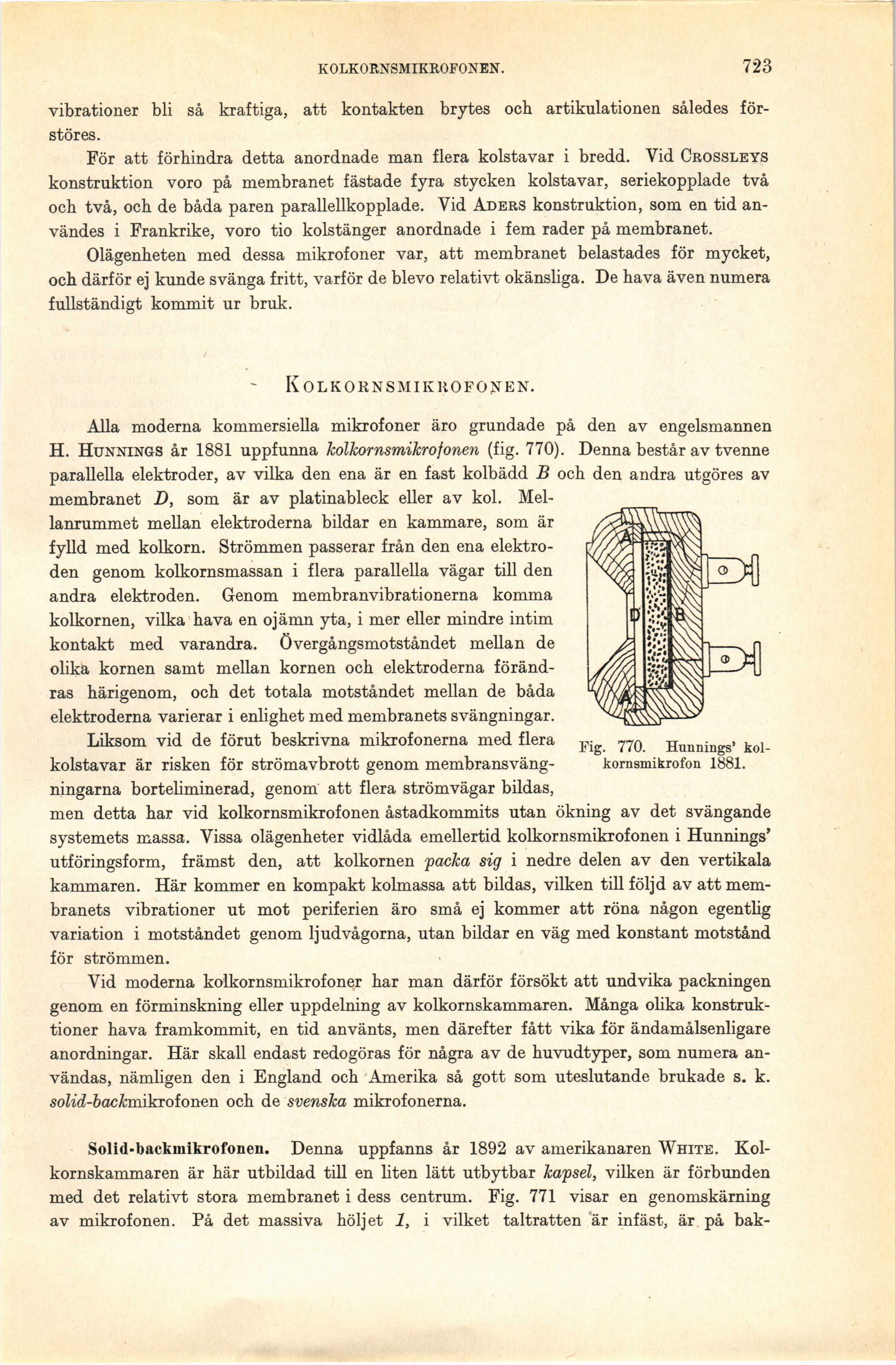

KOLKORNSMIKROFONEN.
723
vibrationer bli så kraftiga, att kontakten brytes och artikulationen således
för-störes.
För att förhindra detta anordnade man flera kolstavar i bredd. Vid Crossleys
konstruktion voro på membranet fastade fyra stycken kolstavar, seriekopplade två
och två, och de båda paren parallellkopplade. Vid Aders konstruktion, som en tid
användes i Frankrike, voro tio kolstänger anordnade i fem rader på membranet.
Olägenheten med dessa mikrofoner var, att membranet belastades för mycket,
och därför ej kunde svänga fritt, varför de blevo relativt okänsliga. De hava även numera
fullständigt kommit ur bruk.
Kolkornsmikrofonen.
Fig. 770. Hunnings’
kol-kornsmikrofon 1881.
Alla moderna kommersiella mikrofoner äro grundade på den av engelsmannen
H. Hunnings år 1881 uppfunna kolkornsmikrofonen (fig. 770). Denna består av tvenne
parallella elektroder, av vilka den ena är en fast kolbädd B och den andra utgöres av
membranet D, som är av platinableck eller av kol.
Mellanrummet mellan elektroderna bildar en kammare, som är
fylld med kolkorn. Strömmen passerar från den ena
elektroden genom kolkornsmassan i flera parallella vägar till den
andra elektroden. Genom membranvibrationerna komma
kolkornen, vilka hava en ojämn yta, i mer eller mindre intim
kontakt med varandra, övergångsmotståndet mellan de
olika kornen samt mellan kornen och elektroderna
förändras härigenom, och det totala motståndet mellan de båda
elektroderna varierar i enlighet med membranets svängningar.
Liksom vid de förut beskrivna mikrofonerna med flera
kolstavar är risken för strömavbrott genom
membransvängningarna borteliminerad, genom att flera strömvägar bildas,
men detta har vid kolkornsmikrofonen åstadkommits utan ökning av det svängande
systemets massa. Vissa olägenheter vidlåda emellertid kolkornsmikrofonen i Hunnings’
utföringsform, främst den, att kolkornen packa sig i nedre delen av den vertikala
kammaren. Här kommer en kompakt kolmassa att bildas, vilken till följd av att
membranets vibrationer ut mot periferien äro små ej kommer att röna någon egentlig
variation i motståndet genom ljudvågorna, utan bildar en väg med konstant motstånd
för strömmen.
Vid moderna kolkornsmikrofoner har man därför försökt att undvika packningen
genom en förminskning eller uppdelning av kolkornskammaren. Många olika
konstruktioner hava framkommit, en tid använts, men därefter fått vika för ändamålsenligare
anordningar. Här skall endast redogöras för några av de huvudtyper, som numera
användas, nämligen den i England och Amerika så gott som uteslutande brukade s. k.
soføZ-6ac&mikrofonen och de svenska mikrofonerna.
Solid-backmikrofonen. Denna uppfanns år 1892 av amerikanaren White.
Kolkornskammaren är här utbildad till en liten lätt utbytbar kapsel, vilken är förbunden
med det relativt stora membranet i dess centrum. Fig. 771 visar en genomskärning
av mikrofonen. På det massiva höljet 1, i vilket taltratten är infäst, är på bak-
