732
TELEFON I.

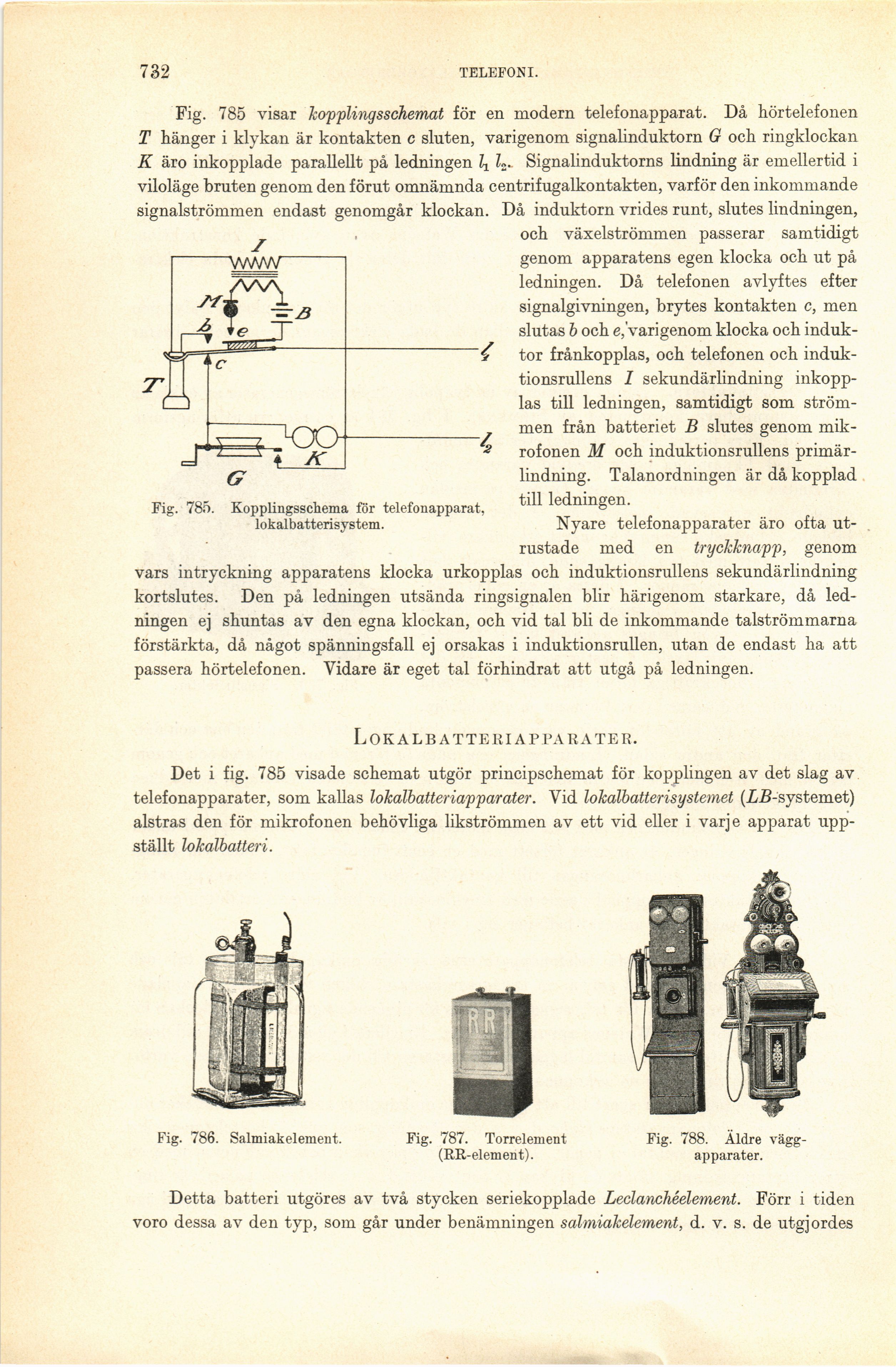

Fig. 785. Kopplingsschema för telefonapparat,
lokalbatterisystem.
Fig. 785 visar kopplingsschemat för en modern telefonapparat. Då hörtelefonen
T hänger i klykan är kontakten c sluten, varigenom signalinduktorn G och ringklockan
K äro inkopplade parallellt på ledningen Z2- Signalinduktorns lindning är emellertid i
viloläge bruten genom den förut omnämnda centrifugalkontakten, varför den inkommande
signalströmmen endast genomgår klockan. Då induktorn vrides runt, slutes lindningen,
och växelströmmen passerar samtidigt
genom apparatens egen klocka och ut på
ledningen. Då telefonen avlyftes efter
signalgivningen, brytes kontakten c, men
slutas b och e,’varigenom klocka och
induk-tor frånkopplas, och telefonen och
induk-tionsrullens I sekundärlindning
inkopplas till ledningen, samtidigt som
strömmen från batteriet B slutes genom
mikrofonen M och induktionsrullens
primär-lindning. Talanordningen är då kopplad
till ledningen.
Nyare telefonapparater äro ofta
utrustade med en tryckknapp, genom
vars intryckning apparatens klocka urkopplas och induktionsrullens sekundärlindning
kortslutes. Den på ledningen utsända ringsignalen blir härigenom starkare, då
ledningen ej shuntas av den egna klockan, och vid tal bli de inkommande talströmmarna
förstärkta, då något spänningsfall ej orsakas i induktionsrullen, utan de endast ha att
passera hörtelefonen. Vidare är eget tal förhindrat att utgå på ledningen.
LOK ALBATTERI APPARATER.
Det i fig. 785 visade schemat utgör principschemat för kopplingen av det slag av
telefonapparater, som kallas lokalbatteriapparater. Vid lokalbatterisystemet (£B-systemet)
alstras den för mikrofonen behövliga likströmmen av ett vid eller i varje apparat
uppställt lokalbatteri.
Fig. 788. Äldre
väggapparater.
Fig. 786. Salmiakelement.
Fig. 787. Torrelement
(RR-element).
Detta batteri utgöres av två stycken seriekopplade Leclanchéélement. Förr i tiden
voro dessa av den typ, som går under benämningen salmiakelement, d. v. s. de utgjordes
