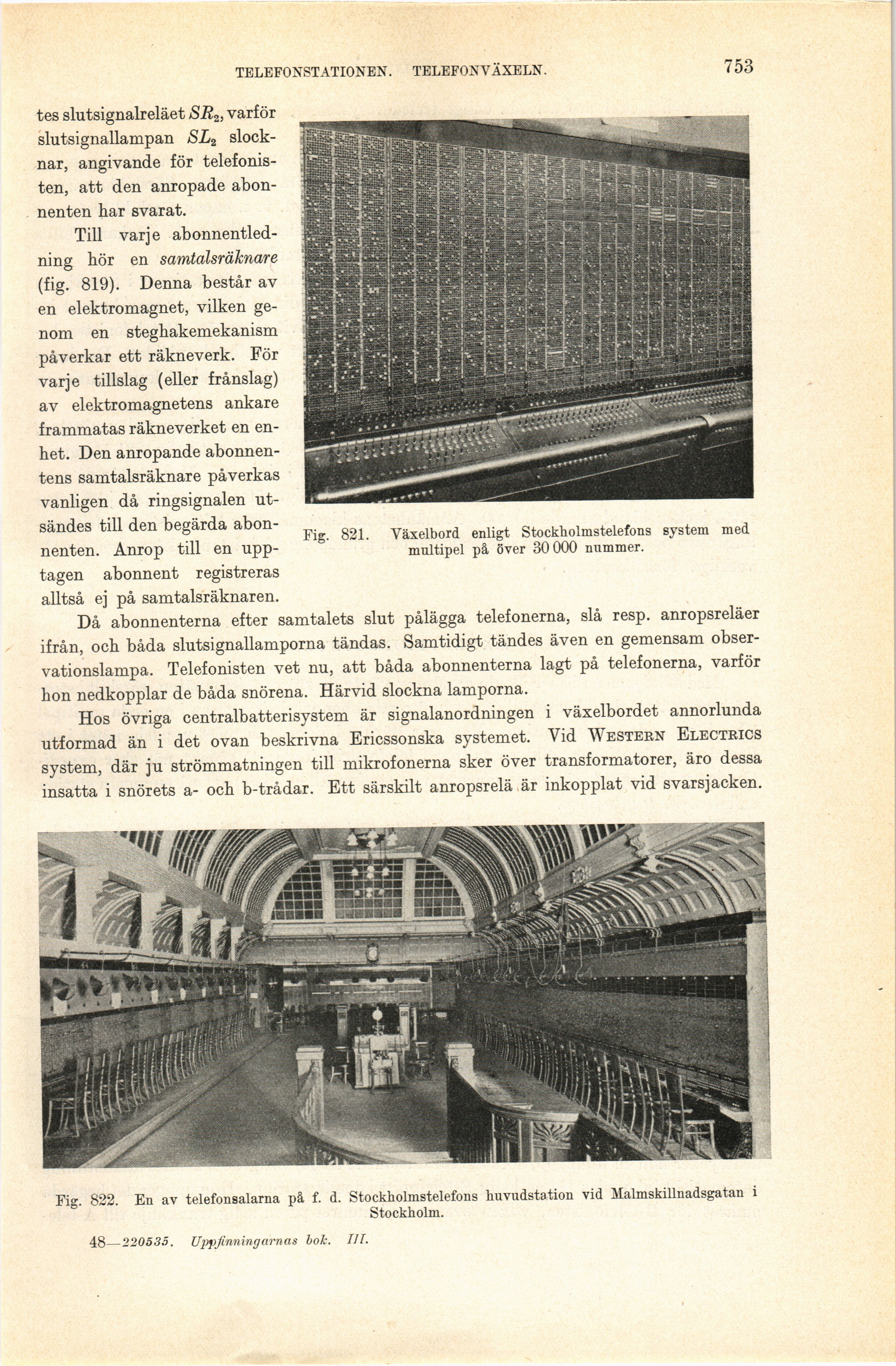

TELEFONSTATIONEN. TELEFONVÄXELN.
753
Fig. 821. Växelbord enligt Stockholmstelefons system med
multipel på över 30 000 nummer.
tes slutsignalreläet SR2, varför
slutsignallampan SL2
slocknar, angivande för
telefonisten, att den anropade
abonnenten har svarat.
Till varje
abonnentledning hör en samtalsräknare
(fig. 819). Denna består av
en elektromagnet, vilken
genom en steghakemekanism
påverkar ett räkneverk. För
varje tillslag (eller frånslag)
av elektromagnetens ankare
frammatas räkneverket en
enhet. Den anropande
abonnentens samtalsräknare påverkas
vanligen då ringsignalen
utsändes till den begärda
abonnenten. Anrop till en
upptagen abonnent registreras
alltså ej på samtalsräknaren.
Då abonnenterna efter samtalets slut pålägga telefonerna, slå resp, anropsreläer
ifrån, och båda slutsignallamporna tändas. Samtidigt tändes även en gemensam
obser-vationslampa. Telefonisten vet nu, att båda abonnenterna lagt på telefonerna, varför
hon nedkopplar de båda snörena. Härvid slockna lamporna.
Hos övriga centralbatterisystem är signalanordningen i växelbordet annorlunda
utformad än i det ovan beskrivna Ericssonska systemet. Vid Western Electrics
system, där ju strömmatningen till mikrofonerna sker över transformatorer, äro dessa
insatta i snörets a- och b-trådar. Ett särskilt anropsrelä är inkopplat vid svarsjacken.
Fig. 822. En av telefonsalarna på f. d. Stockholmstelefons huvudstation vid Malmskillnadsgatan i
Stockholm.
48—220535. Uppfinningarnas bok. III.
