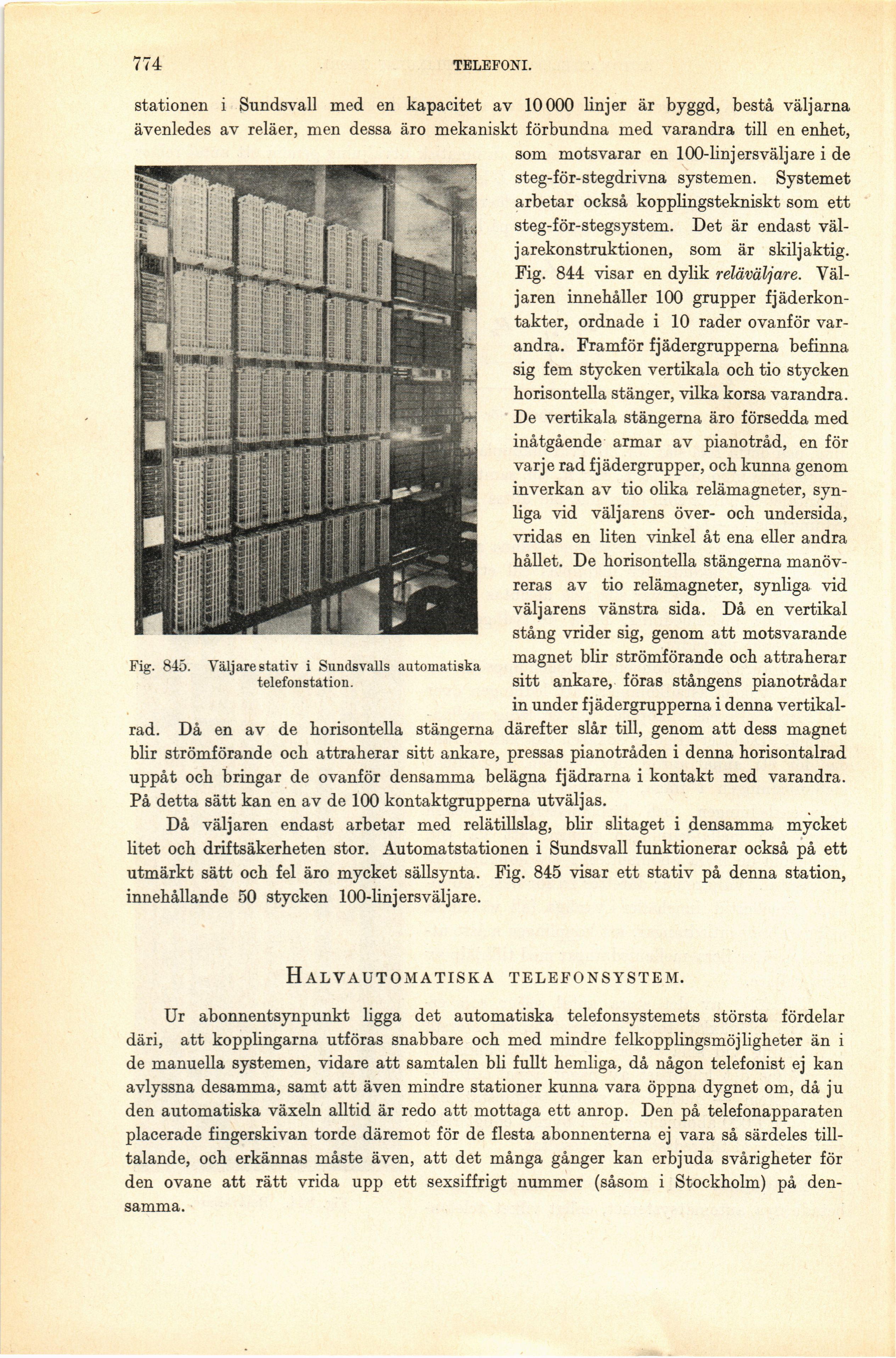

774
TELEFONI.
Fig. 845. Väljare stativ i Sundsvalls automatiska
telefonstation.
stationen i Sundsvall med en kapacitet av 10000 linjer är byggd, bestå väljarna
ävenledes av reläer, men dessa äro mekaniskt förbundna med varandra till en enhet,
som motsvarar en 100- linj er svälj are i de
steg-för-stegdrivna systemen. Systemet
arbetar också kopplingstekniskt som ett
steg-för-stegsystem. Det är endast
väl-jarekonstruktionen, som är skiljaktig.
Fig. 844 visar en dylik réläväljare.
Väljaren innehåller 100 grupper
fjäderkontakter, ordnade i 10 rader ovanför
varandra. Framför fjädergrupperna befinna
sig fem stycken vertikala och tio stycken
horisontella stänger, vilka korsa varandra.
De vertikala stängerna äro försedda med
inåtgående armar av pianotråd, en för
varje rad fjädergrupper, och kunna genom
inverkan av tio olika relämagneter,
synliga vid väljarens över- och undersida,
vridas en liten vinkel åt ena eller andra
hållet. De horisontella stängerna
manövreras av tio relämagneter, synliga vid
väljarens vänstra sida. Då en vertikal
stång vrider sig, genom att motsvarande
magnet blir strömförande och attraherar
sitt ankare, föras stångens pianotrådar
in under fjädergrupperna i denna
vertikal
rad. Då en av de horisontella stängerna därefter slår till, genom att dess magnet
blir strömförande och attraherar sitt ankare, pressas pianotråden i denna horisontalrad
uppåt och bringar de ovanför densamma belägna fjädrarna i kontakt med varandra.
På detta sätt kan en av de 100 kontaktgrupperna utväljas.
Då väljaren endast arbetar med relätillslag, blir slitaget i densamma mycket
litet och driftsäkerheten stor. Automatstationen i Sundsvall funktionerar också på ett
utmärkt sätt och fel äro mycket sällsynta. Fig. 845 visar ett stativ på denna station,
innehållande 50 stycken 100-linjersväljare.
Halvautomatiska telefonsystem.
Ur abonnentsynpunkt ligga det automatiska telefonsystemets största fördelar
däri, att kopplingarna utföras snabbare och med mindre felkopplingsmöjligheter än i
de manuella systemen, vidare att samtalen bli fullt hemliga, då någon telefonist ej kan
avlyssna desamma, samt att även mindre stationer kunna vara öppna dygnet om, då ju
den automatiska växeln alltid är redo att mottaga ett anrop. Den på telefonapparaten
placerade fingerskivan torde däremot för de flesta abonnenterna ej vara så särdeles
tilltalande, och erkännas måste även, att det många gånger kan erbjuda svårigheter för
den ovane att rätt vrida upp ett sexsiffrigt nummer (såsom i Stockholm) på
den
samma.
