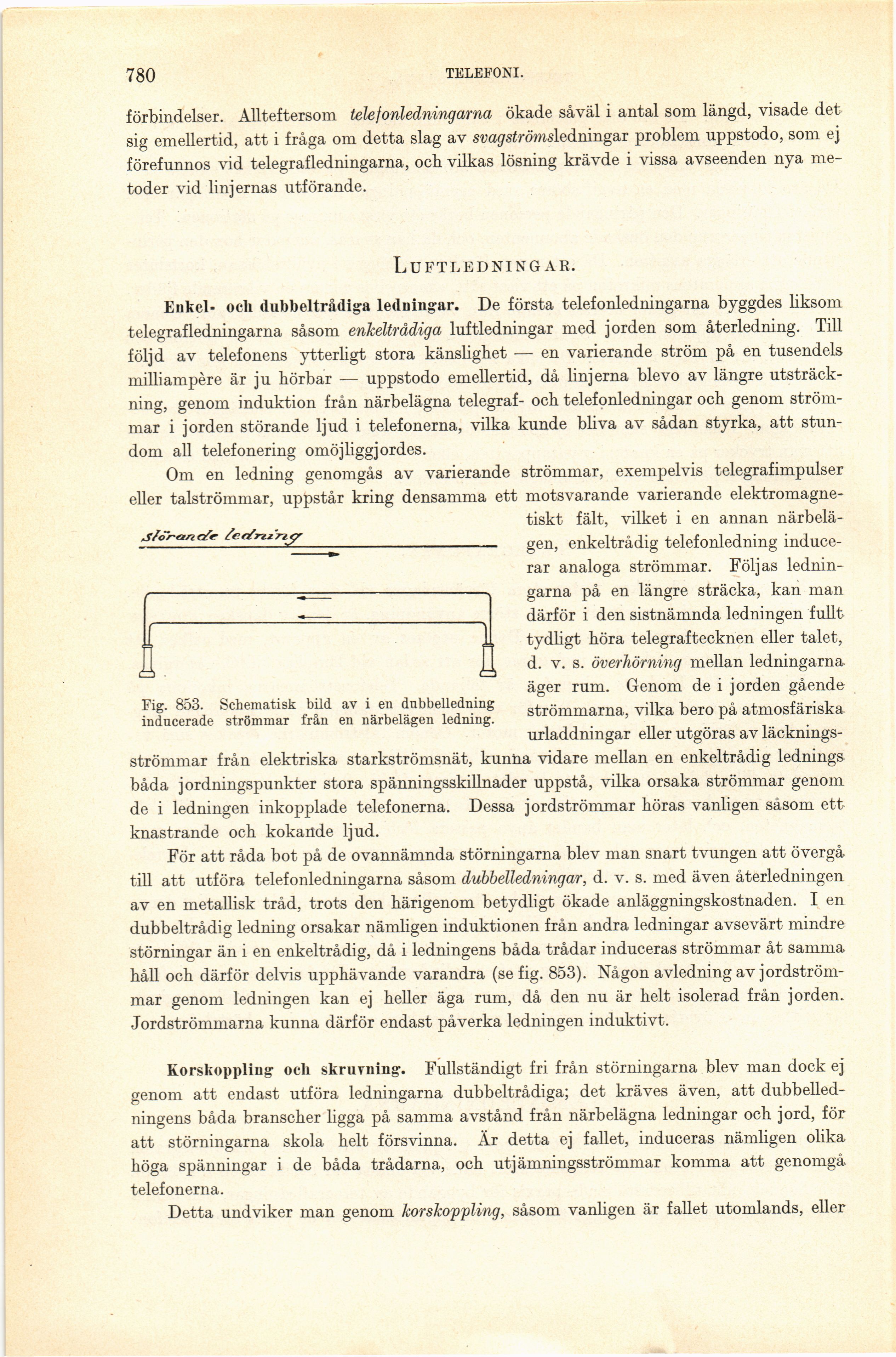

780 TELEFONI.
förbindelser. Allteftersom telefonledningarna ökade såväl i antal som längd, visade det
sig emellertid, att i fråga om detta slag av svo^s^ömsledningar problem uppstodo, som ej
förefunnos vid telegraf ledningarna, och vilkas lösning krävde i vissa avseenden nya
metoder vid linjernas utförande.
Fig. 853. Schematisk bild av i en dnbbelledning
inducerade strömmar från en närbelägen ledning.
Luftledningar.
Enkel- och dubbeltrådiga ledningar. De första telefonledningarna byggdes liksom
telegrafledningarna såsom enkéltrådiga luftledningar med jorden som återledning. Till
följd av telefonens ytterligt stora känslighet — en varierande ström på en tusendels
milliampère är ju hörbar — uppstodo emellertid, då linjerna blevo av längre
utsträckning, genom induktion från närbelägna telegraf- och telefonledningar och genom
strömmar i jorden störande ljud i telefonerna, vilka kunde bliva av sådan styrka, att
stundom all telefonering omöjliggjordes.
Om en ledning genomgås av varierande strömmar, exempelvis telegrafimpulser
eller talströmmar, uppstår kring densamma ett motsvarande varierande
elektromagnetiskt fält, vilket i en annan
närbelägen, enkeltrådig telefonledning
inducerar analoga strömmar. Följas
ledningarna på en längre sträcka, kan man
därför i den sistnämnda ledningen fullt
tydligt höra telegraftecknen eller talet,
d. v. s. överhörning mellan ledningarna
äger rum. Genom de i jorden gående
strömmarna, vilka bero på atmosfäriska
urladdningar eller utgöras av läcknings-
strömmar från elektriska starkströmsnät, kunna vidare mellan en enkeltrådig lednings
båda jordningspunkter stora spänningsskillnader uppstå, vilka orsaka strömmar genom
de i ledningen inkopplade telefonerna. Dessa jordströmmar höras vanligen såsom ett
knastrande och kokande ljud.
För att råda bot på de ovannämnda störningarna blev man snart tvungen att övergå
till att utföra telefonledningarna såsom dubbelledningar, d. v. s. med även återledningen
av en metallisk tråd, trots den härigenom betydligt ökade anläggningskostnaden. I en
dubbeltrådig ledning orsakar nämligen induktionen från andra ledningar avsevärt mindre
störningar än i en enkeltrådig, då i ledningens båda trådar induceras strömmar åt samma
håll och därför delvis upphävande varandra (se fig. 853). Någon avledning av
jordströmmar genom ledningen kan ej heller äga rum, då den nu är helt isolerad från jorden.
Jordströmmarna kunna därför endast påverka ledningen induktivt.
Korskoppliug och skruvning. Fullständigt fri från störningarna blev man dock ej
genom att endast utföra ledningarna dubbeltrådiga; det kräves även, att
dubbelledningens båda branscher ligga på samma avstånd från närbelägna ledningar och jord, för
att störningarna skola helt försvinna. Är detta ej fallet, induceras nämligen olika
höga spänningar i de båda trådarna, och utjämningsströmmar komma att genomgå
telefonerna.
Detta undviker man genom korskoppling, såsom vanligen är fallet utomlands, eller
