HÖGFREKVENSTELEFONI.
805
30 000 per/sek. torde knappast kunna komma till användning på grund av den stora
dämpning, som linjen förorsakar på dylika högfrekventa strömmar.
Vid de tidigare utförda högfrekvensanläggningarna användes bärströmmar av
samma frekvens för en förbindelses båda talriktningar, och de båda strömmarna skildes
åt genom delningstransformatorer och balanser av liknande slag som vid
telefonöverdragen. Numera användes dock en särskild bärfrekvens för varje talriktning, och dessa
frekvenser väljas så långt från varandra som möjligt. Inom det angivna frekvensområdet
6 000—30 000 perioder kan man alltså anordna fyra stycken tvåvägs
högfrekvensför-bindelser.

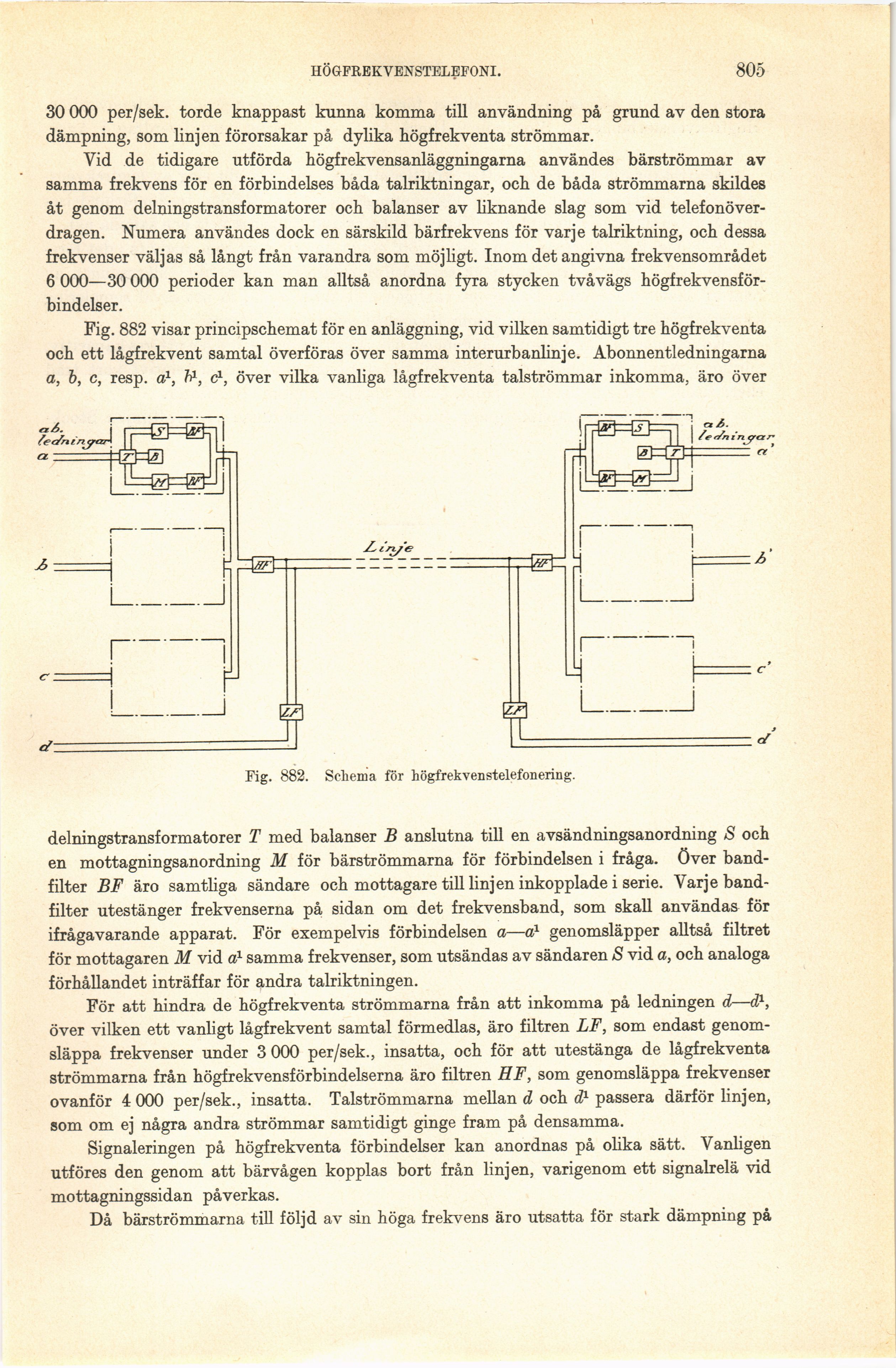

Fig. 882 visar principschemat för en anläggning, vid vilken samtidigt tre högfrekventa
och ett lågfrekvent samtal överföras över samma interurbanlinje. Abonnentledningarna
a, b, c, resp, a1, bi1, c1, över vilka vanliga lågfrekventa talströmmar inkomma, äro över
Fig. 882. Schema för högfrekvenstelefonering.
delningstransformatorer T med balanser B anslutna till en avsändningsanordning ä och
en mottagningsanordning M för bärströmmarna för förbindelsen i fråga, över
bandfilter BF äro samtliga sändare och mottagare till linjen inkopplade i serie. Varje
bandfilter utestänger frekvenserna på sidan om det frekvensband, som skall användas för
ifrågavarande apparat. För exempelvis förbindelsen a—a1 genomsläpper alltså filtret
för mottagaren M vid a1 samma frekvenser, som utsändas av sändaren >S vid a, och analoga
förhållandet inträffar för andra talriktningen.
För att hindra de högfrekventa strömmarna från att inkomma på ledningen d—d1,
över vilken ett vanligt lågfrekvent samtal förmedlas, äro filtren LF, som endast
genomsläppa frekvenser under 3 000 per/sek., insatta, och för att utestänga de lågfrekventa
strömmarna från högfrekvensförbindelserna äro filtren HF, som genomsläppa frekvenser
ovanför 4 000 per/sek., insatta. Talströmmarna mellan d och d1 passera därför linjen,
som om ej några andra strömmar samtidigt ginge fram på densamma.
Signaleringen på högfrekventa förbindelser kan anordnas på olika sätt. Vanligen
utföres den genom att bärvågen kopplas bort från linjen, varigenom ett signalrelä vid
mottagningssidan påverkas.
Då bärströmmarna till följd av sin höga frekvens äro utsatta för stark dämpning på
