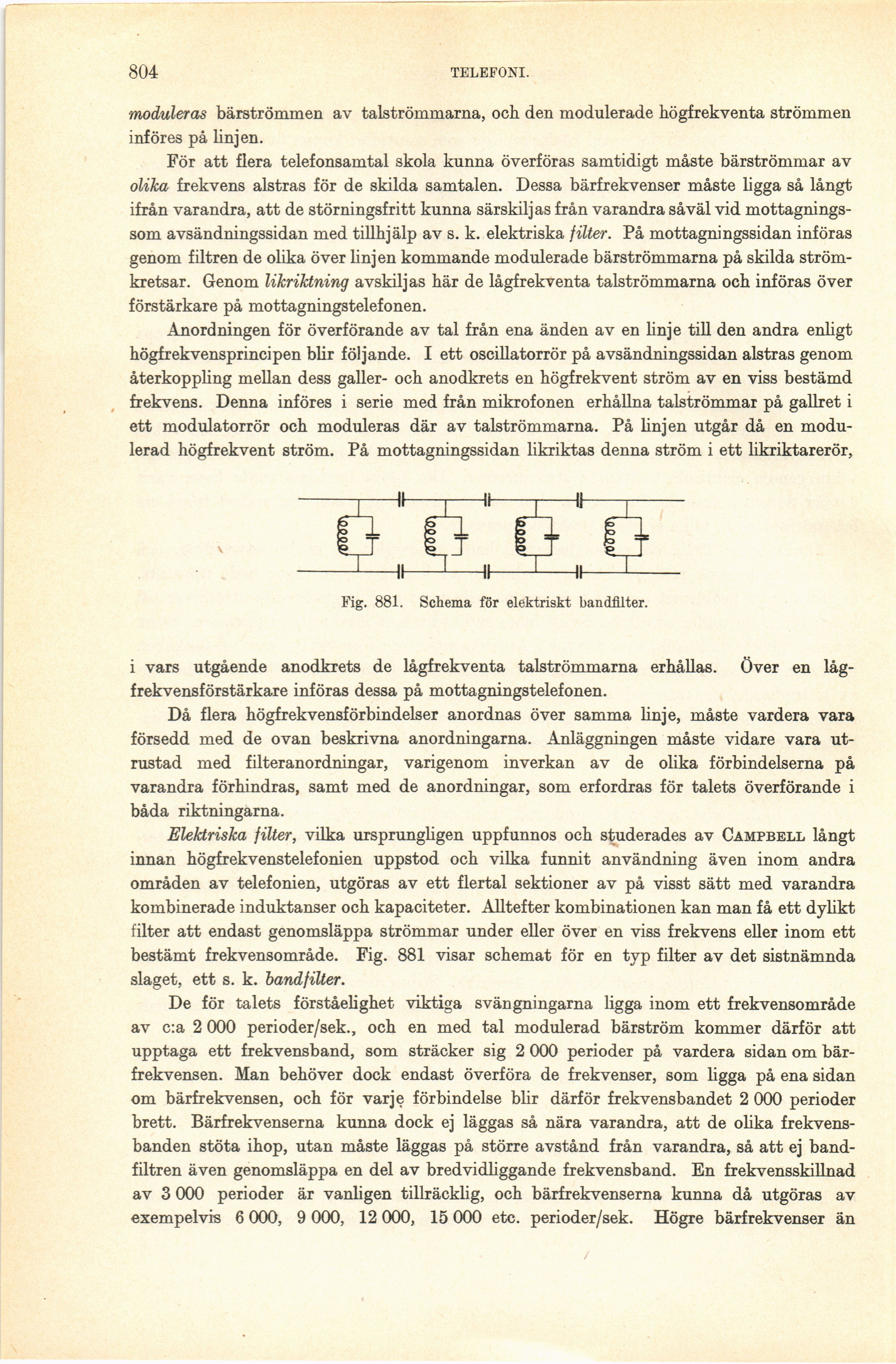

804
TELEFONI.
moduleras bärströmmen av talströmmarna, och den modulerade högfrekventa strömmen
införes på linjen.
För att flera telefonsamtal skola kunna överföras samtidigt måste bärströmmar av
olika frekvens alstras för de skilda samtalen. Dessa bärfrekvenser måste ligga så långt
ifrån varandra, att de störningsfritt kunna särskiljas från varandra såväl vid
mottagnings-som avsändningssidan med tillhjälp av s. k. elektriska filter. På mottagningssidan införas
genom filtren de olika över linjen kommande modulerade bärströmmarna på skilda
strömkretsar. Genom likriktning avskiljas här de lågfrekventa talströmmarna och införas över
förstärkare på mottagningstelefonen.
Anordningen för överförande av tal från ena änden av en linje till den andra enligt
högfrekvensprincipen blir följande. I ett oscillatorrör på avsändningssidan alstras genom
återkoppling mellan dess galler- och anodkrets en högfrekvent ström av en viss bestämd
frekvens. Denna införes i serie med från mikrofonen erhållna talströmmar på gallret i
ett modulatorrör och moduleras där av talströmmarna. På linjen utgår då en
modu-lerad högfrekvent ström. På mottagningssidan likriktas denna ström i ett likriktarerör,
Fig. 881. Schema för elektriskt bandfilter.
i vars utgående anodkrets de lågfrekventa talströmmarna erhållas. Över en
låg-frekvensförstärkare införas dessa på mottagningstelefonen.
Då flera högfrekvensförbindelser anordnas över samma linje, måste vardera vara
försedd med de ovan beskrivna anordningarna. Anläggningen måste vidare vara
utrustad med filteranordningar, varigenom inverkan av de olika förbindelserna på
varandra förhindras, samt med de anordningar, som erfordras för talets överförande i
båda riktningarna.
Elektriska filter, vilka ursprungligen uppfunnos och studerades av Campbell långt
innan högfrekvenstelefonien uppstod och vilka funnit användning även inom andra
områden av telefonien, utgöras av ett flertal sektioner av på visst sätt med varandra
kombinerade induktanser och kapaciteter. Alltefter kombinationen kan man få ett dylikt
filter att endast genomsläppa strömmar under eller över en viss frekvens eller inom ett
bestämt frekvensområde. Fig. 881 visar schemat för en typ filter av det sistnämnda
slaget, ett s. k. bandfilter.
De för talets förståelighet viktiga svängningarna ligga inom ett frekvensområde
av c:a 2 000 perioder/sek., och en med tal modulerad bärström kommer därför att
upptaga ett frekvensband, som sträcker sig 2 000 perioder på vardera sidan om
bärfrekvensen. Man behöver dock endast överföra de frekvenser, som ligga på ena sidan
om bärfrekvensen, och för varje förbindelse blir därför frekvensbandet 2 000 perioder
brett. Bärfrekvenserna kunna dock ej läggas så nära varandra, att de olika
frekvensbanden stöta ihop, utan måste läggas på större avstånd från varandra, så att ej
bandfiltren även genomsläppa en del av bredvidliggande frekvensband. En frekvensskillnad
av 3 000 perioder är vanligen tillräcklig, och bärfrekvenserna kunna då utgöras av
exempelvis 6 000, 9 000, 12 000, 15 000 etc. perioder/sek. Högre bärfrekvenser än
