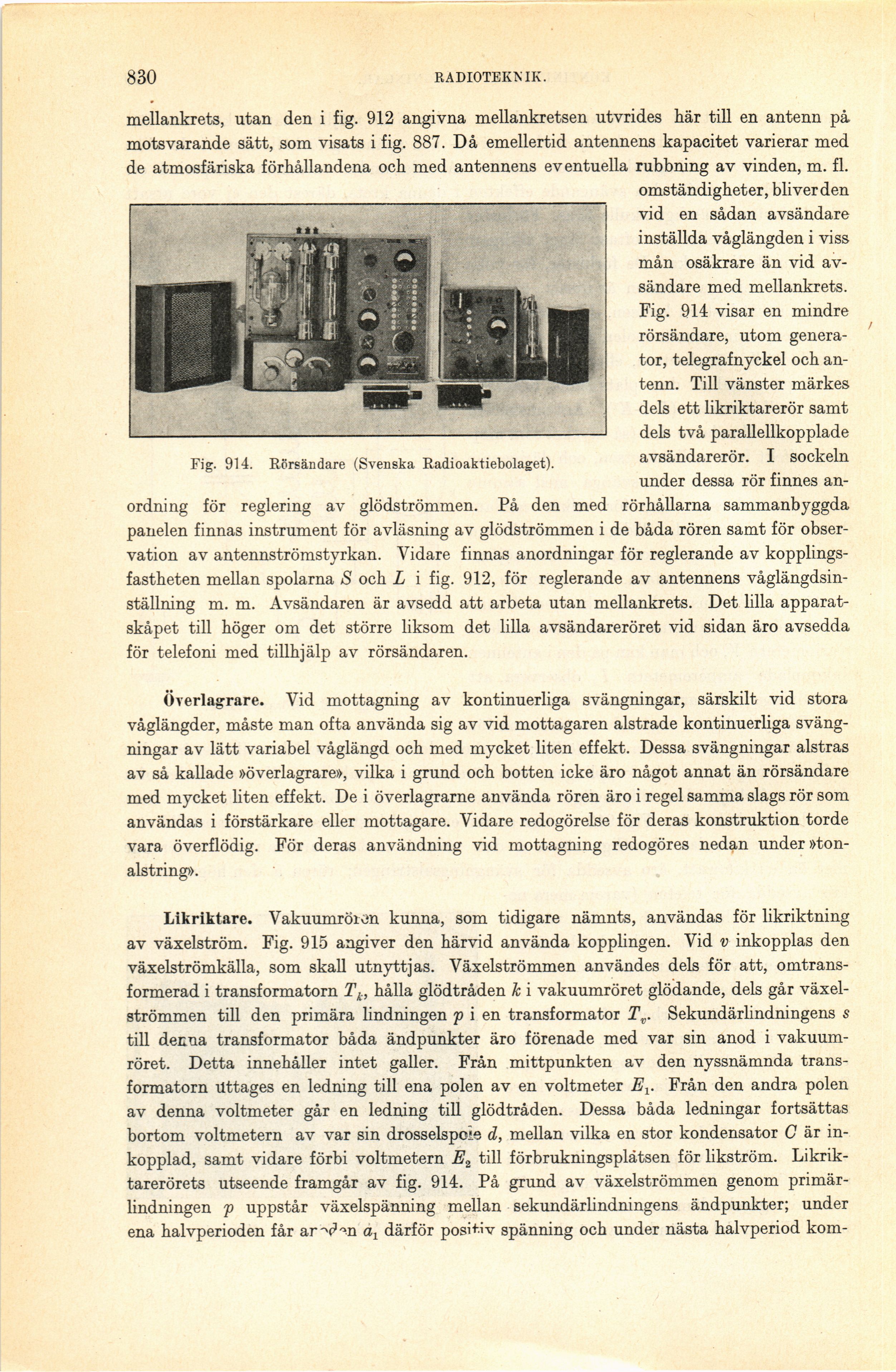

830
RADIOTEKNIK.
Fig. 914. Rörsändare (Svenska Radi o aktiebolaget).
mellankrets, utan den i fig. 912 angivna mellankretsen utvrides här till en antenn pä
motsvarande sätt, som visats i fig. 887. Då emellertid antennens kapacitet varierar med
de atmosfäriska förhållandena och med antennens eventuella rubbning av vinden, m. fl.
omständigheter, bliver den
vid en sådan avsändare
inställda våglängden i viss
mån osäkrare än vid
avsändare med mellankrets.
Fig. 914 visar en mindre
rörsändare, utom
generator, telegrafnyckel och
antenn. Till vänster märkes
dels ett likriktarerör samt
dels två parallellkopplade
avsändarerör. I sockeln
under dessa rör finnes
an
ordning för reglering av glödströmmen. På den med rörhållarna sammanbyggda
panelen finnas instrument för avläsning av glödströmmen i de båda rören samt för
observation av antennströmstyrkan. Vidare finnas anordningar för reglerande av
kopplings-fastheten mellan spolarna S och L i fig. 912, för reglerande av antennens
våglängdsin-ställning m. m. Avsändaren är avsedd att arbeta utan mellankrets. Det lilla
apparatskåpet till höger om det större liksom det lilla avsändareröret vid sidan äro avsedda
för telefoni med tillhjälp av rörsändaren.
Överlagrare. Vid mottagning av kontinuerliga svängningar, särskilt vid stora
våglängder, måste man ofta använda sig av vid mottagaren alstrade kontinuerliga
svängningar av lätt variabel våglängd och med mycket liten effekt. Dessa svängningar alstras
av så kallade »överlagrare», vilka i grund och botten icke äro något annat än rörsändare
med mycket liten effekt. De i överlagrarne använda rören äro i regel samma slags rör som
användas i förstärkare eller mottagare. Vidare redogörelse för deras konstruktion torde
vara överflödig. För deras användning vid mottagning redogöres nedan under
»tonalstring».
Likriktare. Vakuumröron kunna, som tidigare nämnts, användas för likriktning
av växelström. Fig. 915 angiver den härvid använda kopplingen. Vid v inkopplas den
växelströmkälla, som skall utnyttjas. Växelströmmen användes dels för att,
omtrans-formerad i transformatorn Tk, hålla glödtråden k i vakuumröret glödande, dels går
växelströmmen till den primära lindningen p i en transformator Tv. Sekundärlindningens s
till denna transformator båda ändpunkter äro förenade med var sin anod i
vakuumröret. Detta innehåller intet galler. Från mittpunkten av den nyssnämnda
transformatorn Uttages en ledning till ena polen av en voltmeter Ev Från den andra polen
av denna voltmeter går en ledning till glödtråden. Dessa båda ledningar fortsättas
bortom voltmetern av var sin drosselspole d, mellan vilka en stor kondensator C är
inkopplad, samt vidare förbi voltmetern E2 till förbrukningsplätsen för likström.
Likrik-tarerörets utseende framgår av fig. 914. På grund av växelströmmen genom
primär-lindningen p uppstår växelspänning mellan sekundärlindningens ändpunkter; under
ena halvperioden får ar^-m a1 därför posi+iv spänning och under nästa halvperiod kom-
