KONTINUERLIGA SVÄNGNINGAR.
831

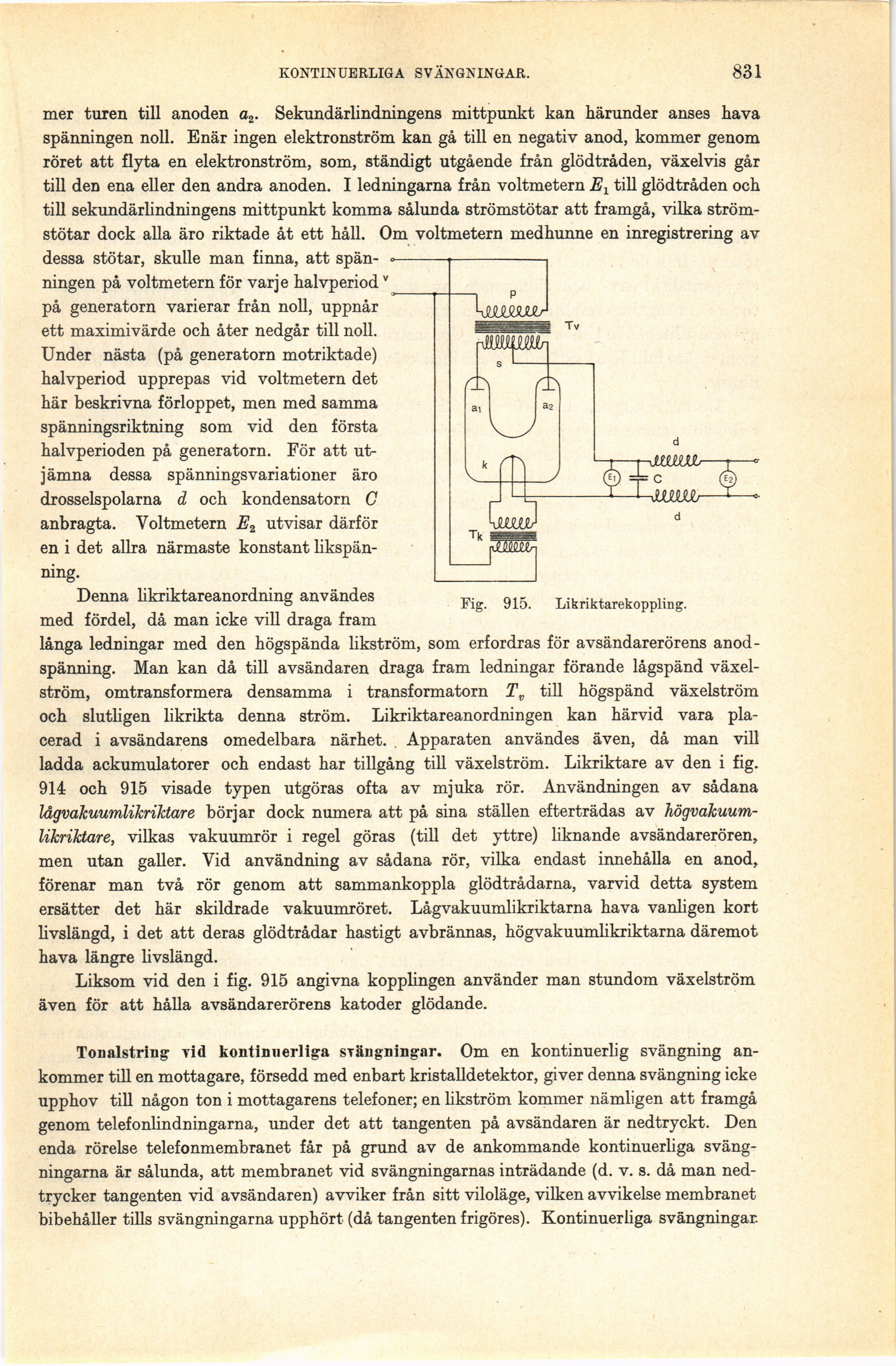

Fig. 915. Likriktarekoppling.
mer turen till anoden a2. Sekundärlindningens mittpunkt kan härunder anses hava
spänningen noll. Enär ingen elektronström kan gå till en negativ anod, kommer genom
röret att flyta en elektronström, som, ständigt utgående från glödtråden, växelvis går
till den ena eller den andra anoden. I ledningarna från voltmetern Er till glödtråden och
till sekundärlindningens mittpunkt komma sålunda strömstötar att framgå, vilka
strömstötar dock alla äro riktade åt ett håll. Om voltmetern medhunne en inregistrering av
dessa stötar, skulle man finna, att
spänningen på voltmetern för varje halvperiod
på generatorn varierar från noll, uppnår
ett maximivärde och åter nedgår till noll.
Under nästa (på generatorn motriktade)
halvperiod upprepas vid voltmetern det
här beskrivna förloppet, men med samma
spänningsriktning som vid den första
halvperioden på generatorn. För att
utjämna dessa spänningsvariationer äro
drosselspolarna d och kondensatorn C
anbragta. Voltmetern E2 utvisar därför
en i det allra närmaste konstant
likspänning.
Denna likriktareanordning användes
med fördel, då man icke vill draga fram
långa ledningar med den högspända likström, som erfordras för avsändarerörens
anod-spänning. Man kan då till avsändaren draga fram ledningar förande lågspänd
växelström, omtransformera densamma i transformatorn Tv till högspänd växelström
och slutligen likrikta denna ström. Likriktareanordningen kan härvid vara
placerad i avsändarens omedelbara närhet. Apparaten användes även, då man vill
ladda ackumulatorer och endast har tillgång till växelström. Likriktare av den i fig.
914 och 915 visade typen utgöras ofta av mjuka rör. Användningen av sådana
lågvakuumlikriktare börjar dock numera att på sina ställen efterträdas av
högvakuum-likriktare, vilkas vakuumrör i regel göras (till det yttre) liknande avsändarerören,
men utan galler. Vid användning av sådana rör, vilka endast innehålla en anod,
förenar man två rör genom att sammankoppla glödtrådarna, varvid detta system
ersätter det här skildrade vakuumröret. Lågvakuumlikriktarna hava vanligen kort
livslängd, i det att deras glödtrådar hastigt avbrännas, högvakuumlikriktarna däremot
hava längre livslängd.
Liksom vid den i fig. 915 angivna kopplingen använder man stundom växelström
även för att hålla avsändarerörens katoder glödande.
Tonalstring vid kontinuerliga svängningar. Om en kontinuerlig svängning
ankommer till en mottagare, försedd med enbart kristalldetektor, giver denna svängning icke
upphov till någon ton i mottagarens telefoner; en likström kommer nämligen att framgå
genom telefonlindningarna, under det att tangenten på avsändaren är nedtryckt. Den
enda rörelse telefonmembranet får på grund av de ankommande kontinuerliga
svängningarna är sålunda, att membranet vid svängningarnas inträdande (d. v. s. då man
nedtrycker tangenten vid avsändaren) avviker från sitt viloläge, vilken avvikelse membranet
bibehåller tills svängningarna upphört (då tangenten frigöres). Kontinuerliga svängningar.
