840
RADIOTEKNIK.
av vilka den ena, som utsändes då tangenten är i vila, benämnes vilovåg och icke har
någon annan betydelse för telegraferingen, än att ljusbågen genom densamma hålles
svängande, under det att den andra vågen är den effektiva
telegraferings-vågen. Vilovågen söker man numera att »oskadliggöra» genom att låta den
absorberas i en sluten svängkrets, så att dess utstrålande undvikes. Den utstrålade
vilovågen kommer nämligen lätt att
störa annan telegrafering, och i varje
fall upptager den, utan att göra nytta
för telegraferingen, en del av det
redan ganska hårt anlitade
»utrymmet i etern». Hittills har emellertid
ingen av de anordningar, som
framställts med detta mål, visat sig fullt
tillfredsställande.

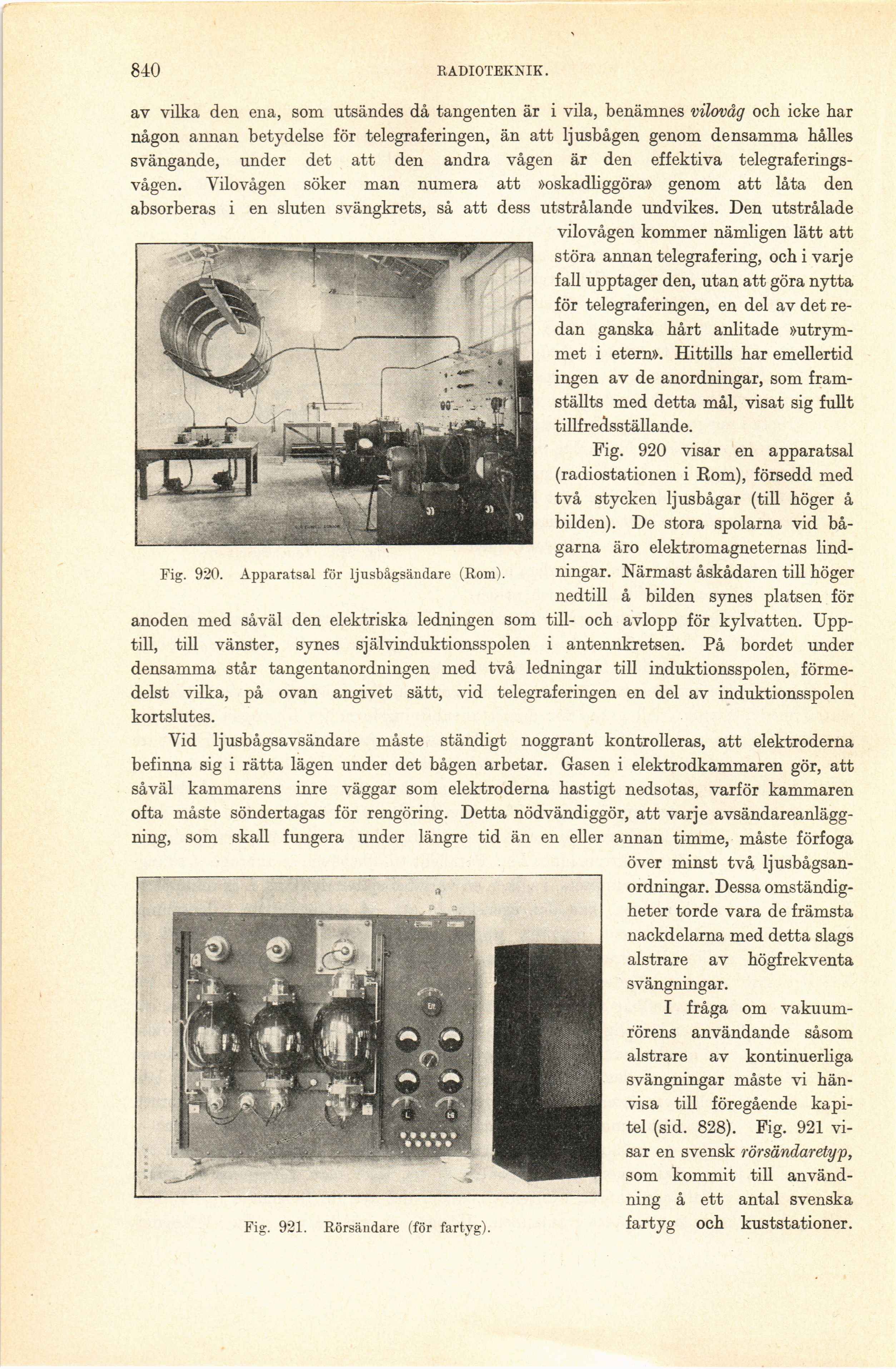

Fig. 920 visar en apparatsal
(radiostationen i Rom), försedd med
två stycken ljusbågar (till höger å
bilden). De stora spolarna vid
bågarna äro elektromagneternas
lind-ningar. Närmast åskådaren till höger
nedtill å bilden synes platsen för
anoden med såväl den elektriska ledningen som till- och avlopp för kylvatten.
Upptill, till vänster, synes självinduktionsspolen i antennkretsen. På bordet under
densamma står tangentanordningen med två ledningar till induktionsspolen,
förmedelst vilka, på ovan angivet sätt, vid telegraferingen en del av induktionsspolen
kortslutes.
Vid ljusbågsavsändare måste ständigt noggrant kontrolleras, att elektroderna
befinna sig i rätta lägen under det bågen arbetar. Gasen i elektrodkammaren gör, att
såväl kammarens inre väggar som elektroderna hastigt nedsotas, varför kammaren
ofta måste söndertagas för rengöring. Detta nödvändiggör, att varje
avsändareanläggning, som skall fungera under längre tid än en eller annan timme, måste förfoga
över minst två
Ijusbågsan-ordningar. Dessa
omständigheter torde vara de främsta
nackdelarna med detta slags
alstrare av högfrekventa
svängningar.
I fråga om
vakuumrörens användande såsom
alstrare av kontinuerliga
svängningar måste vi
hänvisa till föregående
kapitel (sid. 828). Fig. 921
visar en svensk rör sändaretyp,
som kommit till
användning å ett antal svenska
fartyg och kuststationer.
Fig. 921. Rörsändare (för fartyg).
Fig. 920. Apparatsal för ljusbågsändare (Rom).
