KINITNUEXLIGA SVÄNGNINGAR.
847

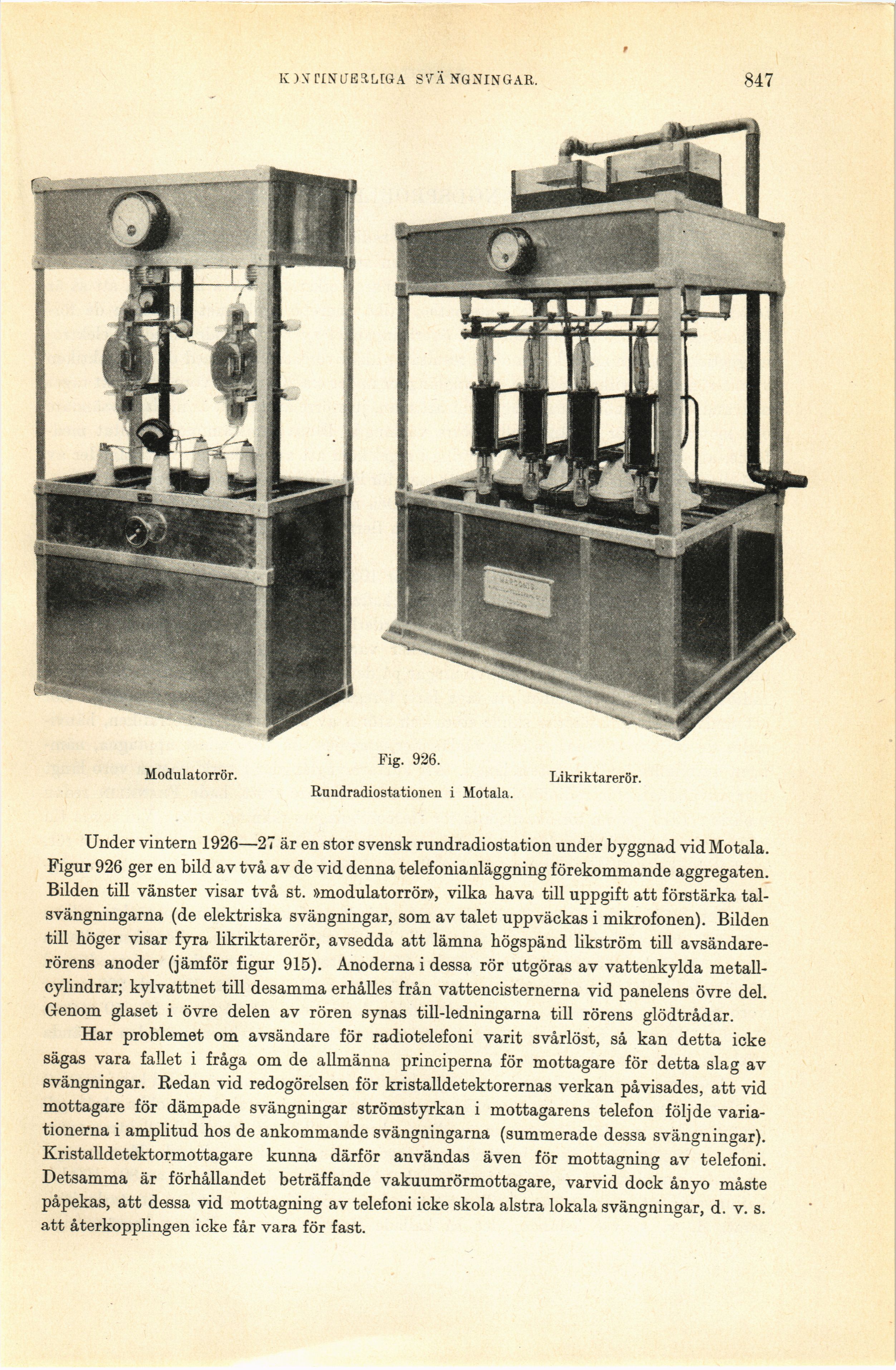

Fig. 926.
Modulatorrör. Likriktarerör.
Rundradiostationen i Motala.
Under vintern 1926—27 är en stor svensk rundradiostation under byggnad vid Motala.
Figur 926 ger en bild av två av de vid denna telefonianläggning förekommande aggregaten.
Bilden till vänster visar två st. »modulatorrör», vilka hava till uppgift att förstärka
talsvängningarna (de elektriska svängningar, som av talet uppväckas i mikrofonen). Bilden
till höger visar fyra likriktarerör, avsedda att lämna högspänd likström till
avsändarerörens anoder (jämför figur 915). Anoderna i dessa rör utgöras av vattenkylda
metallcylindrar; kylvattnet till desamma erhålles från vattencisternerna vid panelens övre del.
Genom glaset i övre delen av rören synas till-ledningarna till rörens glödtrådar.
Har problemet om avsändare för radiotelefoni varit svårlöst, så kan detta icke
sägas vara fallet i fråga om de allmänna principerna för mottagare för detta slag av
svängningar. Redan vid redogörelsen för kristalldetektorernas verkan påvisades, att vid
mottagare för dämpade svängningar strömstyrkan i mottagarens telefon följde
variationerna i amplitud hos de ankommande svängningarna (summerade dessa svängningar).
Kristalldetektormottagare kunna därför användas även för mottagning av telefoni.
Detsamma är förhållandet beträffande vakuumrörmottagare, varvid dock ånyo måste
påpekas, att dessa vid mottagning av telefoni icke skola alstra lokala svängningar, d. v. s.
att återkopplingen icke får vara för fast.
