FÖRSÖKS ARBETEN.
119

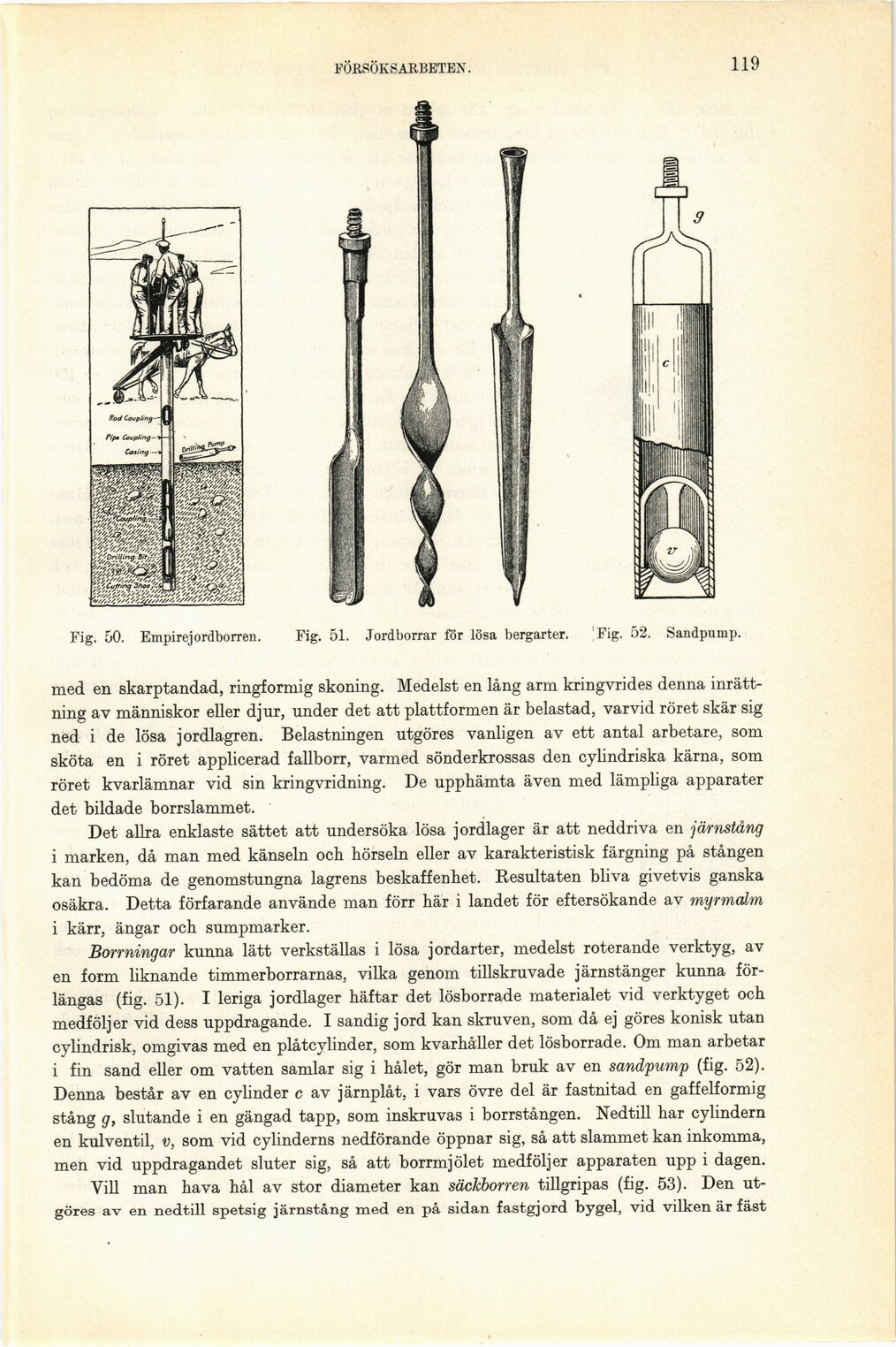

Fig. 50. Empirej ordborren. Fig. 51. Jordborrar för lösa bergarter. Fig. 52. Sandpump.
med en skarptandad, ringformig skoning. Medelst en lång arm kringvrides denna
inrättning av människor eller djur, under det att plattformen är belastad, varvid röret skär sig
ned i de lösa jordlagren. Belastningen utgöres vanligen av ett antal arbetare, som
sköta en i röret applicerad fallborr, varmed sönderkrossas den cylindriska kärna, som
röret kvarlämnar vid sin kringvridning. De upphämta även med lämpliga apparater
det bildade borrslammet.
Det allra enklaste sättet att undersöka lösa jordlager är att neddriva en järnstång
i marken, då man med känseln och hörseln eller av karakteristisk färgning på stången
kan bedöma de genomstungna lagrens beskaffenhet. Resultaten bliva givetvis ganska
osäkra. Detta förfarande använde man förr här i landet för eftersökande av myrmalm
i kärr, ängar och sumpmarker.
Borrningar kunna lätt verkställas i lösa jordarter, medelst roterande verktyg, av
en form liknande timmerborrarnas, vilka genom tillskruvade järnstänger kunna
förlängas (fig. 51). I leriga jordlager häftar det lösborrade materialet vid verktyget och
medföljer vid dess uppdragande. I sandig jord kan skruven, som då ej göres konisk utan
cylindrisk, omgivas med en plåtcylinder, som kvarhåller det lösborrade. Om man arbetar
i fin sand eller om vatten samlar sig i hålet, gör man bruk av en sandpump (fig. 52).
Denna består av en cylinder c av järnplåt, i vars övre del är fastnitad en gaffelformig
stång g, slutande i en gängad tapp, som inskruvas i borrstången. Nedtill har cylindern
en kulventil, v, som vid cylinderns nedförande öppnar sig, så att slammet kan inkomma,
men vid uppdragandet sluter sig, så att borrmjölet medföljer apparaten upp i dagen.
Vill man hava hål av stor diameter kan säckborren tillgripas (fig. 53). Den
ut-göres av en nedtill spetsig järnstång med en på sidan fastgjord bygel, vid vilken är fäst
