TEKNISKA HJÄLPMEDEL. GRUVORNAS ENERGIFRÅGA.
163

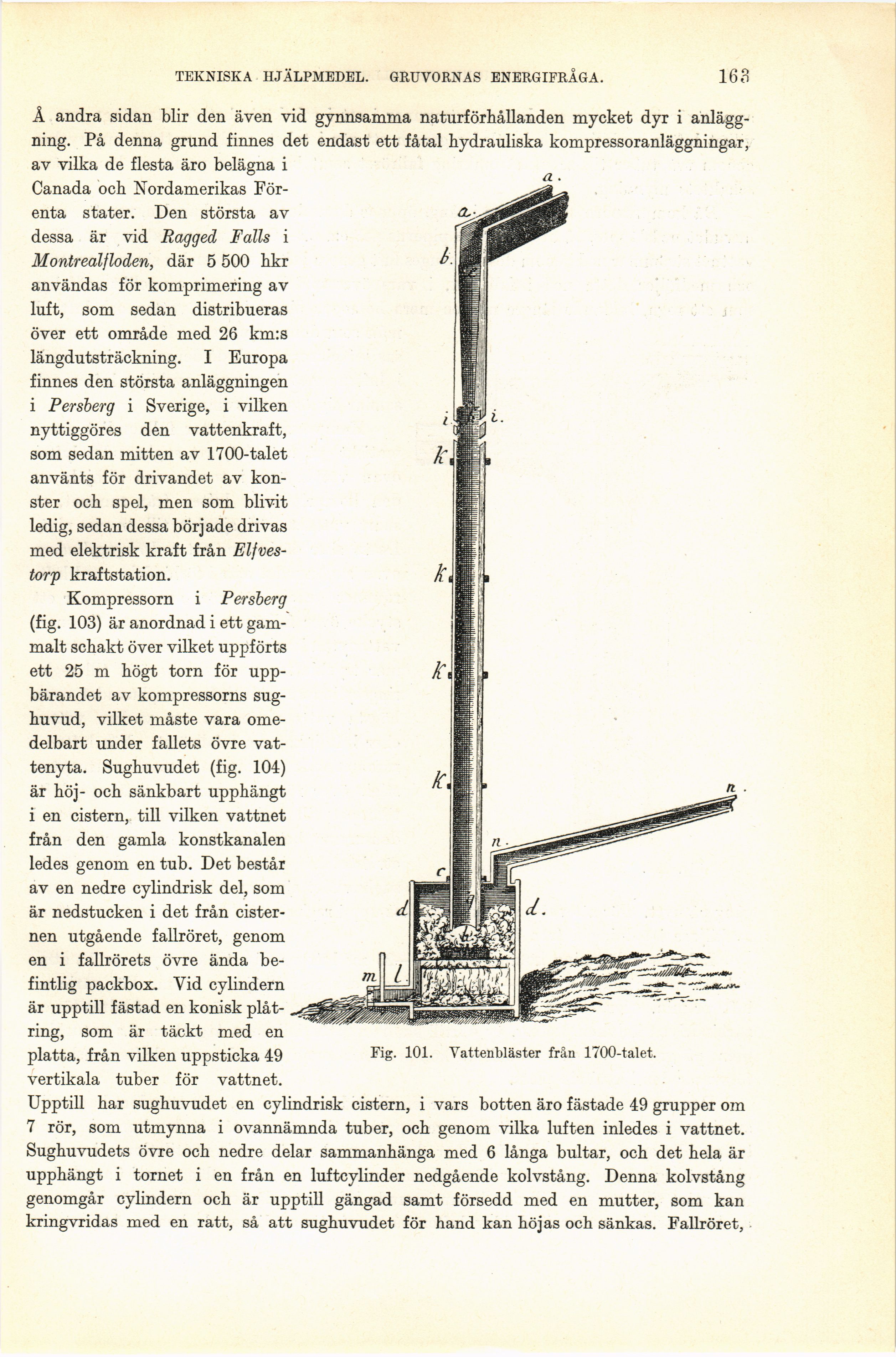

Fig. 101. Vattenbläster från 1700-talet.
Å andra sidan blir den även vid gynnsamma naturförhållanden mycket dyr i
anläggning. På denna grund finnes det endast ett fåtal hydrauliska kompressoranläggningar,
av vilka de flesta äro belägna i
Canada och Nordamerikas
Förenta stater. Den största av
dessa är vid Ragged Falls i
Montrealfloden, där 5 500 hkr
användas för komprimering av
luft, som sedan distribueras
över ett område med 26 km:s
längdutsträckning. I Europa
finnes den största anläggningen
i Persberg i Sverige, i vilken
nyttiggöres den vattenkraft,
som sedan mitten av 1700-talet
använts för drivandet av
konster och spel, men som blivit
ledig, sedan dessa började drivas
med elektrisk kraft från
Elfves-torp kraftstation.
Kompressorn i Persberg
(fig. 103) är anordnad i ett
gammalt schakt över vilket uppförts
ett 25 m högt torn för
uppbärandet av kompressorns
sug-huvud, vilket måste vara
omedelbart under fallets övre
vattenyta. Sughuvudet (fig. 104)
är höj- och sänkbart upphängt
i en cistern, till vilken vattnet
från den gamla konstkanalen
ledes genom en tub. Det består
av en nedre cylindrisk del, som
är nedstucken i det från
cisternen utgående fallröret, genom
en i fallrörets övre ända
befintlig packbox. Vid cylindern
är upptill fästad en konisk plåt-.
ring, som är täckt med en
platta, från vilken uppsticka 49
vertikala tuber för vattnet.
Upptill har sughuvudet en cylindrisk cistern, i vars botten äro fästade 49 grupper om
7 rör, som utmynna i ovannämnda tuber, och genom vilka luften inledes i vattnet.
Sughuvudets övre och nedre delar sammanhänga med 6 långa bultar, och det hela är
upphängt i tornet i en från en luftcylinder nedgående kolvstång. Denna kolvstång
genomgår cylindern och är upptill gängad samt försedd med en mutter, som kan
kringvridas med en ratt, så att sughuvudet för hand kan höjas och sänkas. Fallröret,
