220
FYNDIGHETERS TILLGODOGÖRANDE.

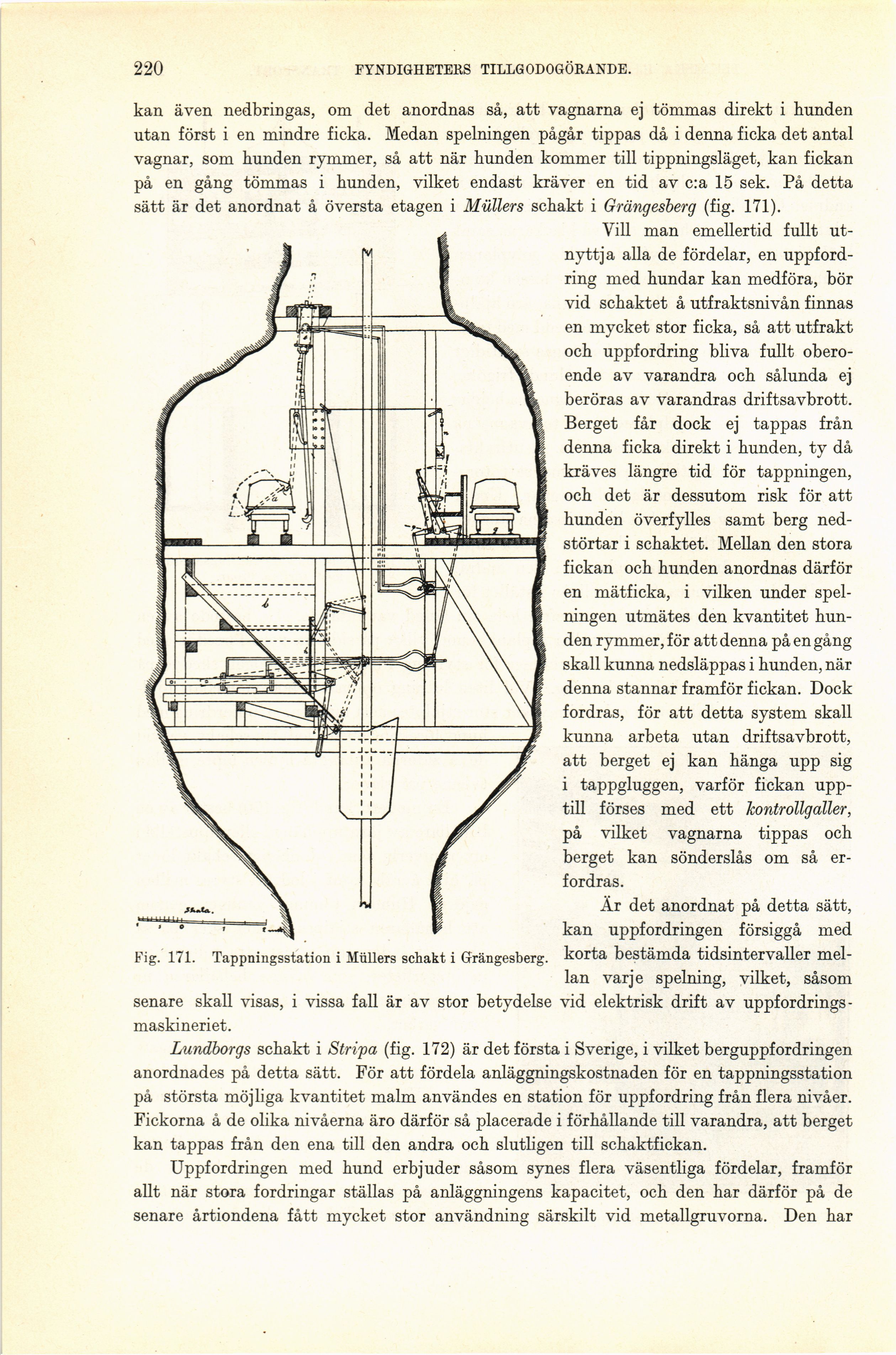

Fig. 171. Tappningsstation i Mullers schakt i Grängesberg.
kan även nedbringas, om det anordnas så, att vagnarna ej tömmas direkt i hunden
utan först i en mindre ficka. Medan spelningen pågår tippas då i denna ficka det antal
vagnar, som hunden rymmer, så att när hunden kommer till tippningsläget, kan fickan
på en gång tömmas i hunden, vilket endast kräver en tid av c:a 15 sek. På detta
sätt är det anordnat å översta etagen i Mullers schakt i Grängesberg (fig. 171).
Vill man emellertid fullt
utnyttja alla de fördelar, en
uppfordring med hundar kan medföra, bör
vid schaktet å utfraktsnivån finnas
en mycket stor ficka, så att utfrakt
och uppfordring bliva fullt
oberoende av varandra och sålunda ej
beröras av varandras driftsavbrott.
Berget får dock ej tappas från
denna ficka direkt i hunden, ty då
kräves längre tid för tappningen,
och det är dessutom risk för att
hunden överfylles samt berg
nedstörtar i schaktet. Mellan den stora
fickan och hunden anordnas därför
en mätficka, i vilken under
spelningen utmätes den kvantitet
hunden rymmer, för att denna på en gång
skall kunna nedsläppas i hunden, när
denna stannar framför fickan. Dock
fordras, för att detta system skall
kunna arbeta utan driftsavbrott,
att berget ej kan hänga upp sig
i tappgluggen, varför fickan
upptill förses med ett kontrollgaller,
på vilket vagnarna tippas och
berget kan sönderslås om så
erfordras.
Är det anordnat på detta sätt,
kan uppfordringen försiggå med
korta bestämda tidsintervaller
mellan varje spelning, vilket, såsom
senare skall visas, i vissa fall är av stor betydelse vid elektrisk drift av uppfordrings
-maskineriet.
Lundborgs schakt i Stripa (fig. 172) är det första i Sverige, i vilket berguppfordringen
anordnades på detta sätt. För att fördela anläggningskostnaden för en tappningsstation
på största möjliga kvantitet malm användes en station för uppfordring från flera nivåer.
Fickorna å de olika nivåerna äro därför så placerade i förhållande till varandra, att berget
kan tappas från den ena till den andra och slutligen till schaktfickan.
Uppfordringen med hund erbjuder såsom synes flera väsentliga fördelar, framför
allt när stora fordringar ställas på anläggningens kapacitet, och den har därför på de
senare årtiondena fått mycket stor användning särskilt vid metallgruvorna. Den har
