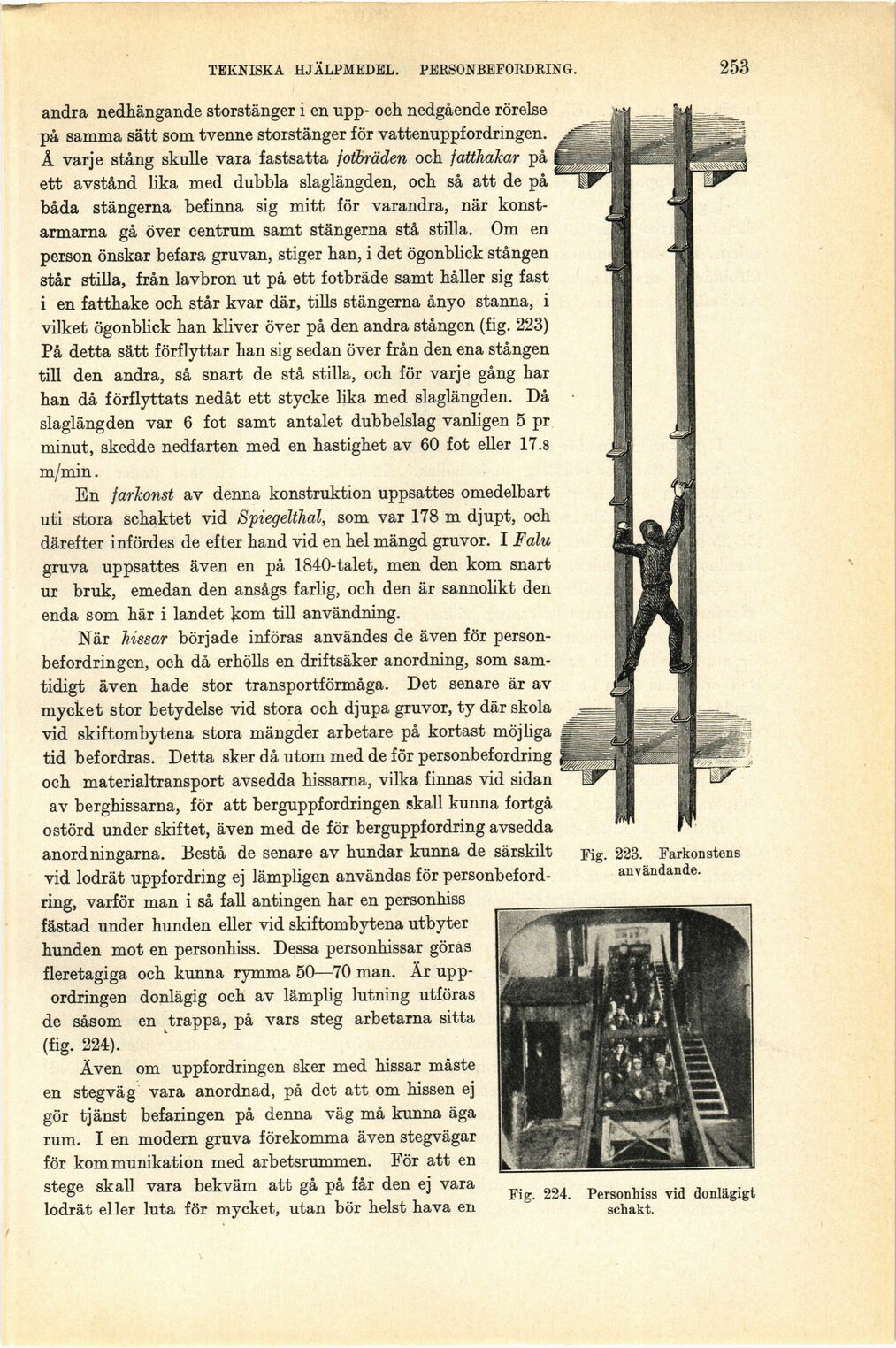

TEKNISKA HJÄLPMEDEL. PERSONBEFORDRING.
253
andra nedhängande storstänger i en upp- och nedgående rörelse
på samma sätt som tvenne storstänger för vattenuppfordringen.
Å varje stång skulle vara fastsatta fotbräden och fatthakar på
ett avstånd lika med dubbla slaglängden, och så att de på
båda stängerna befinna sig mitt för varandra, när
konstarmarna gå över centrum samt stängerna stå stilla. Om en
person önskar befara gruvan, stiger han, i det ögonblick stången
står stilla, från lavbron ut på ett fotbräde samt håller sig fast
i en fatthake och står kvar där, tills stängerna ånyo stanna, i
vilket ögonblick han kliver över på den andra stången (fig. 223)
På detta sätt förflyttar han sig sedan över från den ena stången
till den andra, så snart de stå stilla, och för varje gång har
han då förflyttats nedåt ett stycke lika med slaglängden. Då
slaglängden var 6 fot samt antalet dubbelslag vanligen 5 pr
minut, skedde nedfarten med en hastighet av 60 fot eller 17.8
m/min.
En farkonst av denna konstruktion uppsattes omedelbart
uti stora schaktet vid Spiegelthal, som var 178 m djupt, och
därefter infördes de efter hand vid en hel mängd gruvor. I Falu
gruva uppsattes även en på 1840-talet, men den kom snart
ur bruk, emedan den ansågs farlig, och den är sannolikt den
enda som här i landet kom till användning.
När hissar började införas användes de även för
person-befordringen, och då erhölls en driftsäker anordning, som
samtidigt även hade stor transportförmåga. Det senare är av
mycket stor betydelse vid stora och djupa gruvor, ty där skola
vid skiftombytena stora mängder arbetare på kortast möjliga
tid befordras. Detta sker då utom med de för personbefordring
och materialtransport avsedda hissarna, vilka finnas vid sidan
av berghissarna, för att berguppfordringen skall kunna fortgå
ostörd under skiftet, även med de för berguppfordring avsedda
anordningarna. Bestå de senare av hundar kunna de särskilt
vid lodrät uppfordring ej lämpligen användas för
personbefordring, varför man i så fall antingen har en personhiss
fästad under hunden eller vid skiftombytena utbyter
hunden mot en personhiss. Dessa personhissar göras
fleretagiga och kunna rymma 50—70 man. Är
upp-ordringen donlägig och av lämplig lutning utföras
de såsom en trappa, på vars steg arbetarna sitta
(fig. 224).
Även om uppfordringen sker med hissar måste
en steg vä g vara anordnad, på det att om hissen ej
gör tjänst befaringen på denna väg må kunna äga
rum. I en modern gruva förekomma även stegvägar
för kommunikation med arbetsrummen. För att en
stege skall vara bekväm att gå på får den ej vara
lodrät eller luta för mycket, utan bör helst hava en
Fig. 223. Farkonstens
användande.
Fig. 224. Personhiss vid donlägigt
schakt.
