TEKNISKA HJÄLPMEDEL. LUFTVÄXLING.
257
tunna genom en öppning, som med ett roder av vinden styres så, att den alltid riktas
mot vinden. Från tunnan fördes luften sedan med en rörledning ned i gruvan.
Slutligen användes även ett slags ventilator bestående av ett med fyra vingar försett hjul,
som försattes i hastig rotation.
Någon väsentlig förbättring av dessa anordningar åstadkoms ej förrän i mitten
av förra århundradet, men därefter och särskilt under det sista årtiondet har
tekniken på detta område raskt framskridit.
För närvarande åstadkommes luftväxling
antingen genom drag eller med tillhjälp av
maskiner.
Det enklaste medlet att erhålla
luftväxling är det naturliga draget. På grund av
luftens ovannämnda uppvärmning i gruvan
äger alltid någon luftväxling rum, så att
frisk luft från dagen inströmmar, och den
förbrukade utströmmar, men denna
luftväxling kan ej bliva tillräcklig, för så vitt
gruvan ej har tvenne förbindelser med dagen, av
vilka den enas mynning är belägen högre än den andras. Grunderna för en dylik naturlig

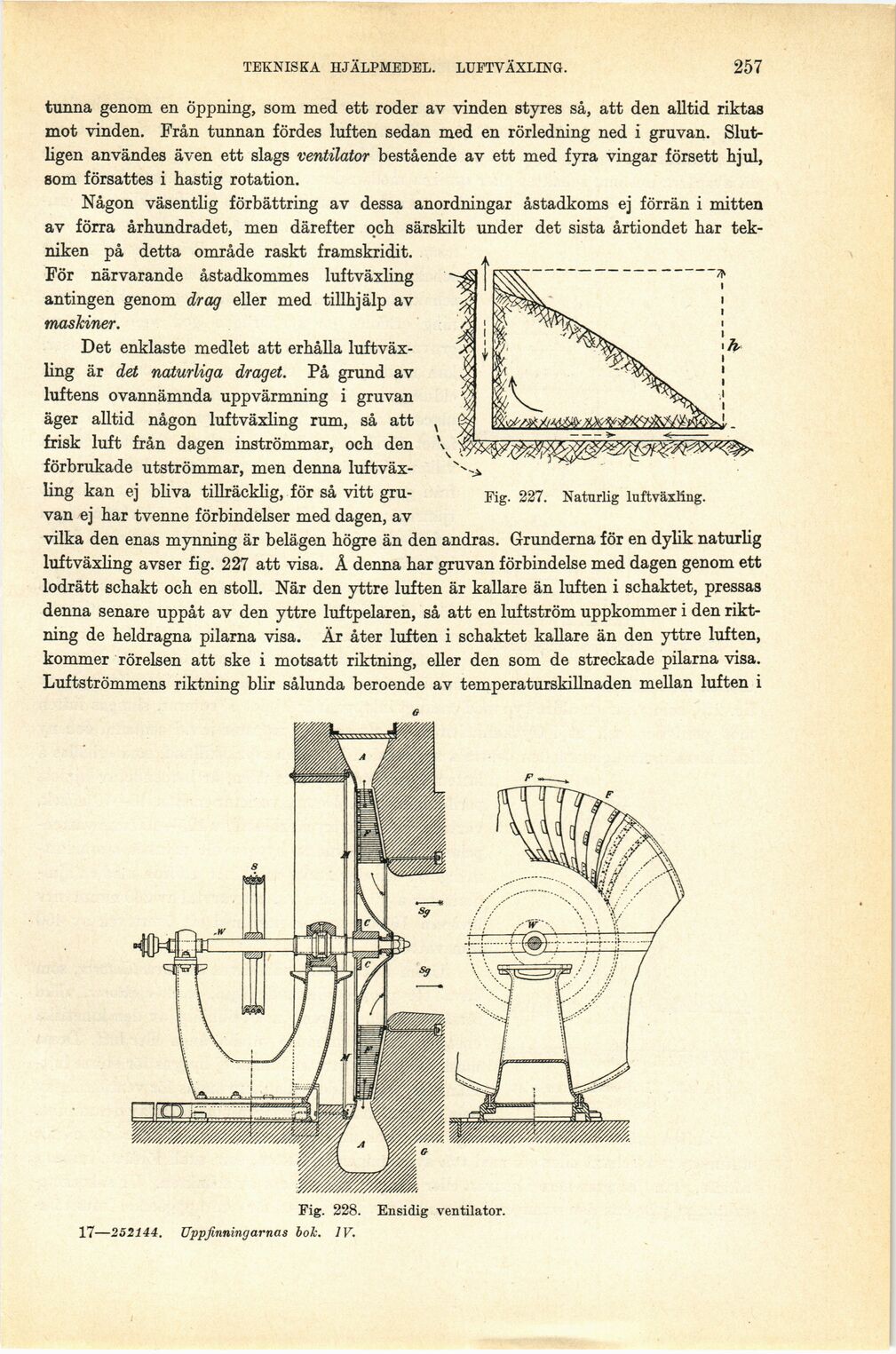

luftväxling avser fig. 227 att visa. Å denna har gruvan förbindelse med dagen genom ett
lodrätt schakt och en stoll. När den yttre luften är kallare än luften i schaktet, pressas
denna senare uppåt av den yttre luftpelaren, så att en luftström uppkommer i den
riktning de heldragna pilarna visa. Är åter luften i schaktet kallare än den yttre luften,
kommer rörelsen att ske i motsatt riktning, eller den som de streckade pilarna visa.
Luftströmmens riktning blir sålunda beroende av temperaturskillnaden mellan luften i
Fig. 227. Naturlig luftväxling.
Fig. 228. Ensidig ventilator.
