266
FYNDIGHETERS TILLGODOGÖRANDE.

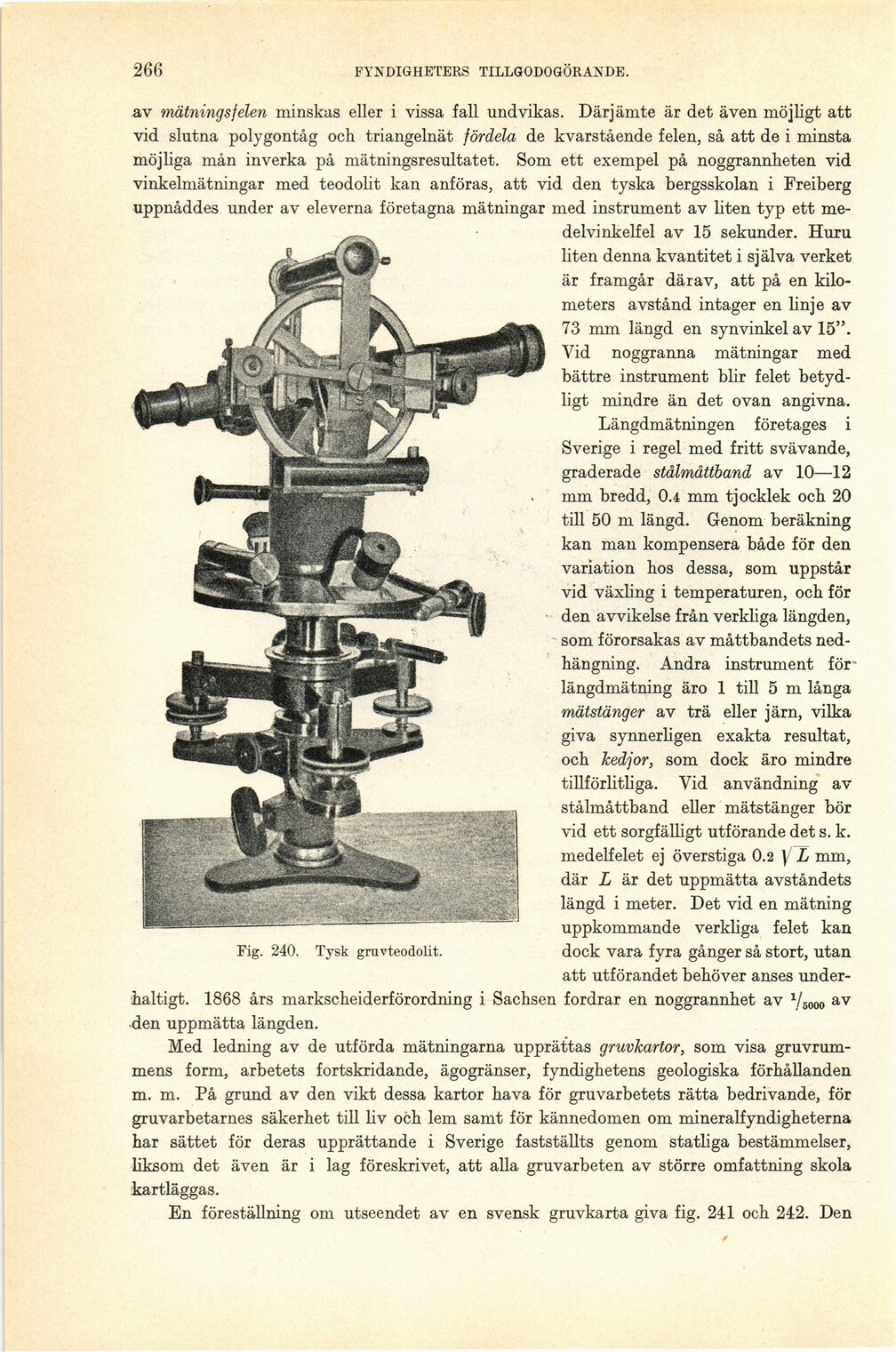

Fig. 240. Tysk gruvteodolit.
av mätningsfelen minskas eller i vissa fall undvikas. Därjämte är det även möjligt att
vid slutna polygontåg och triangelnät fördela de kvarstående felen, så att de i minsta
möjliga mån inverka på mätningsresultatet. Som ett exempel på noggrannheten vid
vinkelmätningar med teodolit kan anföras, att vid den tyska bergsskolan i Freiberg
uppnåddes under av eleverna företagna mätningar med instrument av liten typ ett
medelvink elfel av 15 sekunder. Huru
liten denna kvantitet i själva verket
är framgår därav, att på en
kilometers avstånd intager en linje av
73 mm längd en synvinkel av 15”.
Vid noggranna mätningar med
bättre instrument blir felet
betydligt mindre än det ovan angivna.
Längdmätningen företages i
Sverige i regel med fritt svävande,
graderade stålmåttband av 10—12
mm bredd, 0.4 mm tjocklek och 20
till 50 m längd. Genom beräkning
kan man kompensera både för den
variation hos dessa, som uppstår
vid växling i temperaturen, och för
den avvikelse från verkliga längden,
som förorsakas av måttbandets
ned-hängning. Andra instrument för
längdmätning äro 1 till 5 m långa
mätstänger av trä eller järn, vilka
giva synnerligen exakta resultat,
och kedjor, som dock äro mindre
tillförlitliga. Vid användning av
stålmåttband eller mätstänger bör
vid ett sorgfälligt utförande det s. k.
medelfelet ej överstiga 0.2 ) L mm,
där L är det uppmätta avståndets
längd i meter. Det vid en mätning
uppkommande verkliga felet kan
dock vara fyra gånger så stort, utan
att utförandet behöver anses
under
haltigt. 1868 års markscheiderförordning i Sachsen fordrar en noggrannhet av av
den uppmätta längden.
Med ledning av de utförda mätningarna upprättas gruvkartor, som visa
gruvrum-mens form, arbetets fortskridande, ägogränser, fyndighetens geologiska förhållanden
m. m. På grund av den vikt dessa kartor hava för gruvarbetets rätta bedrivande, för
gruvarbetarnes säkerhet till liv och lem samt för kännedomen om mineralfyndigheterna
har sättet för deras upprättande i Sverige fastställts genom statliga bestämmelser,
liksom det även är i lag föreskrivet, att alla gruvarbeten av större omfattning skola
kartläggas.
En föreställning om utseendet av en svensk gruvkarta giva fig. 241 och 242. Den
