310
FYNDIGHETERS TILLGODOGÖRANDE.
lek och uppfordringshastigheten, det slag av uppfordringsanordning som användes,
exempelvis tunna, hiss eller självtömmande hund, den höjd ovan marknivån, å vilken
berget skall uttagas, schaktets lutning samt spelhusets läge i förhållande till laven, även
den frågan under övervägande, huru stor överspélningsvägen skall tagas. Denna, som
utgöres av avståndet mellan lavskiva och linfästet, då hissen är vid översta lavbron
eller hunden i tippningsläge, är beroende på spelhastigheten och de
säkerhetsanordningar, som förefinnas å spelet med hänsyn till överspelning, samt på huruvida hissen
är försedd med något vid överspelning avkopplingsbart linlås. Som ett gott övre värde

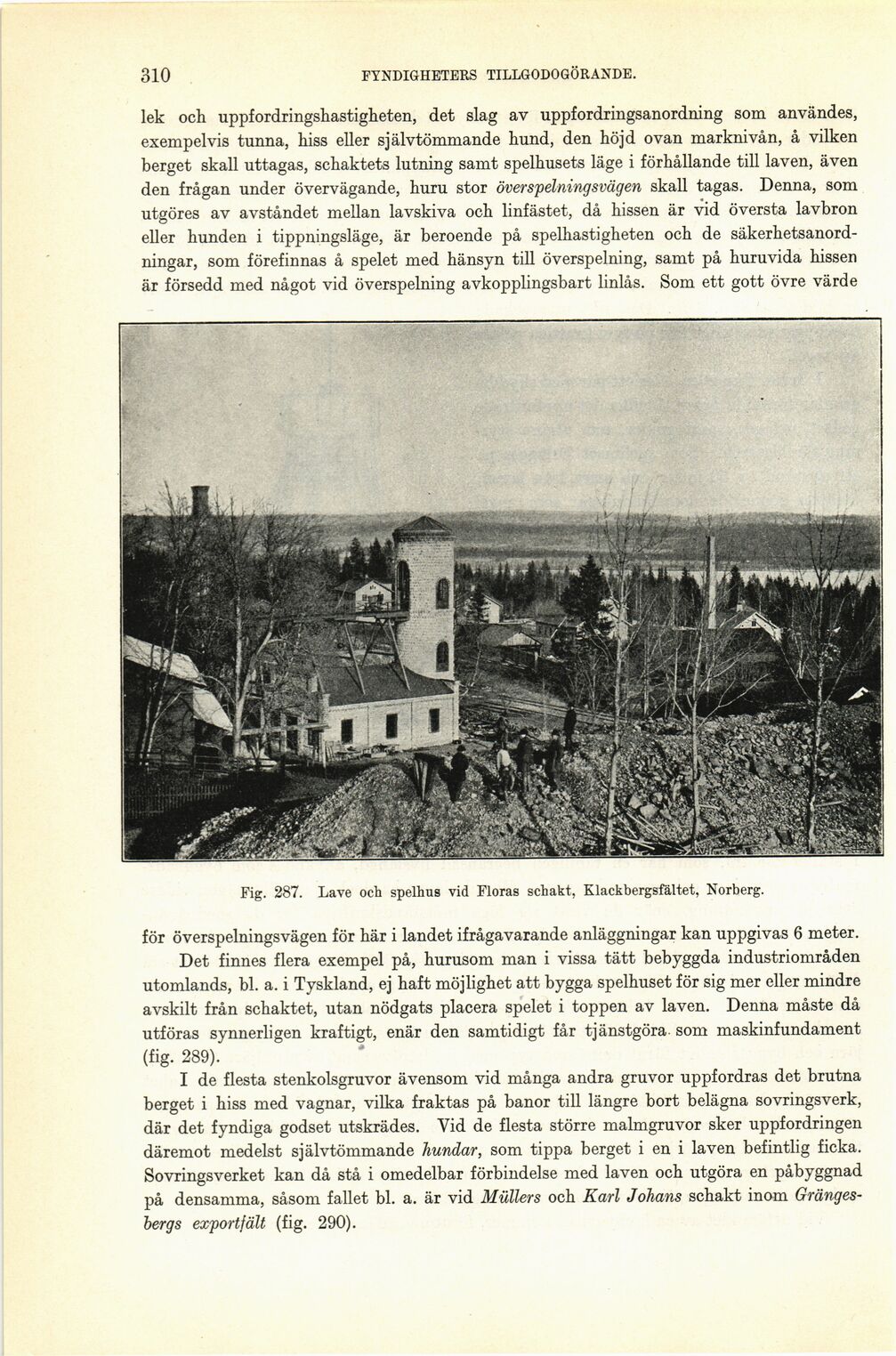

Fig. 287. Lave och spelhus vid Floras schakt, Klackbergsfältet, Norberg.
för överspelningsvägen för här i landet ifrågavarande anläggningar kan uppgivas 6 meter.
Det finnes flera exempel på, hurusom man i vissa tätt bebyggda industriområden
utomlands, bl. a. i Tyskland, ej haft möjlighet att bygga spelhuset för sig mer eller mindre
avskilt från schaktet, utan nödgats placera spelet i toppen av laven. Denna måste då
utföras synnerligen kraftigt, enär den samtidigt får tjänstgöra- som maskinfundament
(fig. 289).
I de flesta stenkolsgruvor ävensom vid många andra gruvor uppfordras det brutna
berget i hiss med vagnar, vilka fraktas på banor till längre bort belägna sovringsverk,
där det fyndiga godset utskrädes. Vid de flesta större malmgruvor sker uppfordringen
däremot medelst självtömmande hundar, som tippa berget i en i laven befintlig ficka.
Sovringsverket kan då stå i omedelbar förbindelse med laven och utgöra en påbyggnad
på densamma, såsom fallet bl. a. är vid Mullers och Karl Johans schakt inom
Grängesbergs exportfält (fig. 290).
