INLEDNING. GASGENERATORER.
539
inre plåtmantel, fodrad med ett tunt skikt av eldfast tegel, samt en yttre mantel
omkring den inre, så dimensionerad, att ett avstånd av 50—75 mm uppstår mellan de båda
mantlarna. Den yttre manteln är förlängd och ingår nedtill i ett vattenlås. Blästern
införes mellan de tvenne plåtmantlarna, där den kraftigt uppvärmes, så att den starkt
förvärmd kommer till rosterna. Upptill i generatorn är placerad en plåtcylinder, genom
vilken inmatningen av kolen sker. De från generatorn bortgående gaserna omspola
denna cylinder och upphetta de däri varande kolen. Avsikten härmed är, att de först
av

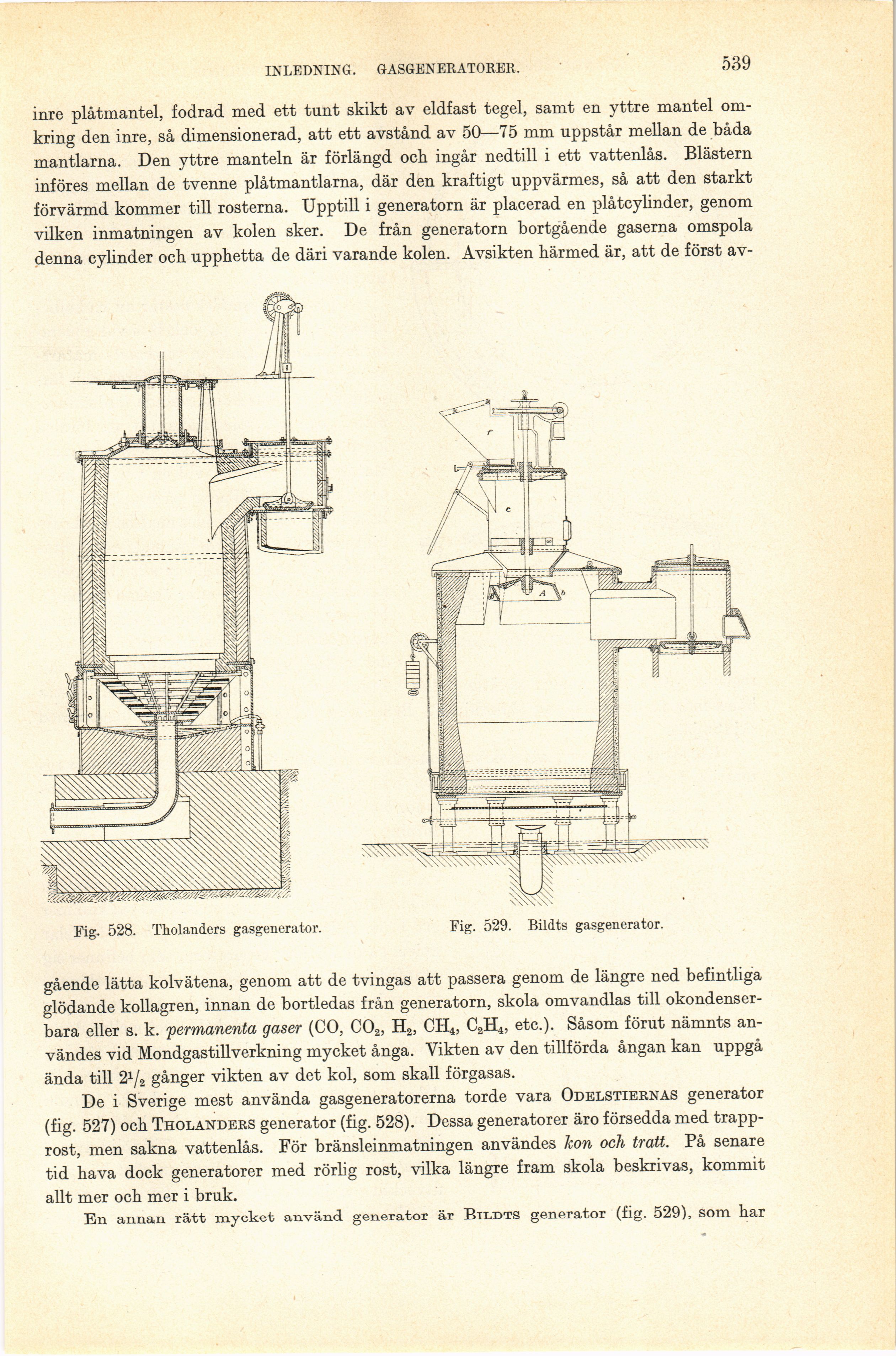

Fig. 528. Tholanders gasgenerator.
Fig. 529. Bildts gasgenerator.
gående lätta kolvätena, genom att de tvingas att passera genom de längre ned befintliga
glödande kollagren, innan de bortledas från generatorn, skola omvandlas till
okondenser-bara eller s. k. permanenta gaser (CO, CO2, H2, CH4, C2H4, etc.). Såsom förut nämnts
användes vid Mondgastillverkning mycket ånga. Vikten av den tillförda ångan kan uppgå
ända till 21/2 gånger vikten av det kol, som skall förgasas.
De i Sverige mest använda gasgeneratorerna torde vara Odelstiernas generator
(fig. 527) och Tholanders generator (fig. 528). Dessa generatorer äro försedda med
trapp-rost, men sakna vattenlås. För bränsleinmatningen användes kon och tratt. På senare
tid hava dock generatorer med rörlig rost, vilka längre fram skola beskrivas, kommit
allt mer och mer i bruk.
En annan rätt mycket använd generator är Bildts generator (fig. 529), som har
