540
JÄRNET, DESS FRAMSTÄLLNING OCH FÖRSTA BEHANDLING.

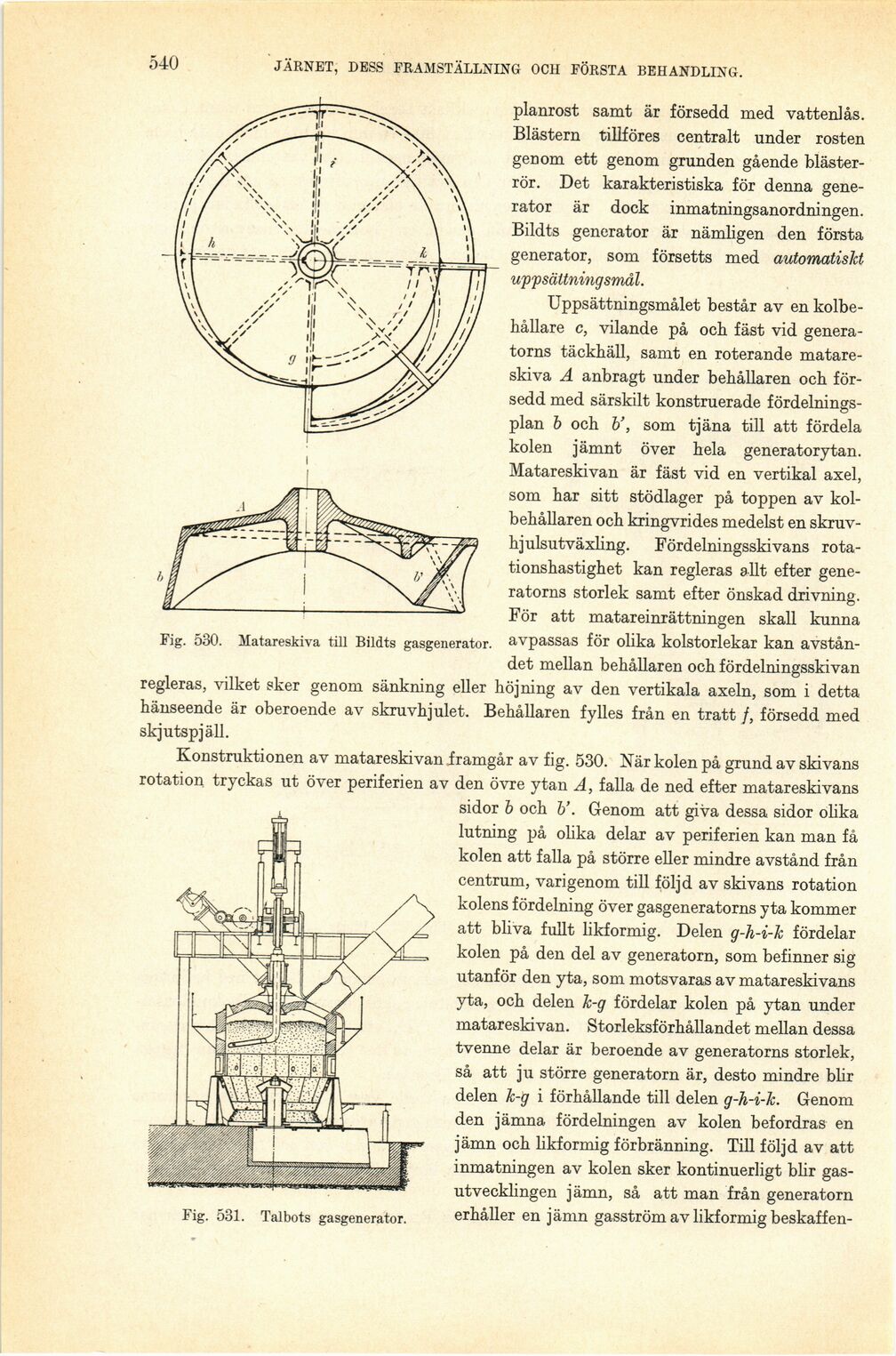

Fig. 530. Matareskiva till Bildts gasgenerator.
Fig. 531. Talbots gasgenerator.
planrost samt är försedd med vattenlås.
Blästern tillföres centralt under rosten
genom ett genom grunden gående
bläster-rör. Det karakteristiska för denna
generator är dock inmatningsanordningen.
Bildts generator är nämligen den första
generator, som försetts med automatiskt
uppsättning smal.
Uppsättningsmålet består av en
kolbe-hållare c, vilande på och fäst vid
generatorns täckhäll, samt en roterande
matareskiva A anbragt under behållaren och
försedd med särskilt konstruerade
fördelnings-plan b och b’, som tjäna till att fördela
kolen jämnt över hela generatorytan.
Matareskivan är fäst vid en vertikal axel,
som har sitt stödlager på toppen av
kolbehållaren och kringvrides medelst en
skruv-hjulsutväxling. Fördelningsskivans
rotationshastighet kan regleras allt efter
generatorns storlek samt efter önskad drivning.
För att matareinrättningen skall kunna
avpassas för olika kolstorlekar kan
avståndet mellan behållaren och fördelningsskivan
regleras, vilket sker genom sänkning eller höjning av den vertikala axeln, som i detta
hänseende är oberoende av skruvhjulet. Behållaren fylles från en tratt f, försedd med
skjutspjäll.
Konstruktionen av matareskivan framgår av fig. 530. När kolen på grund av skivans
rotation, tryckas ut över periferien av den övre ytan A, falla de ned efter matareskivans
sidor b och b’. Genom att giva dessa sidor olika
lutning på olika delar av periferien kan man få
kolen att falla på större eller mindre avstånd från
centrum, varigenom till följd av skivans rotation
kolens fördelning över gasgeneratorns yta kommer
att bliva fullt likformig. Delen g-h-i-k fördelar
kolen på den del av generatorn, som befinner sig
utanför den yta, som motsvaras av matareskivans
yta, och delen k-g fördelar kolen på ytan under
matareskivan. Storleksförhållandet mellan dessa
tvenne delar är beroende av generatorns storlek,
så att ju större generatorn är, desto mindre blir
delen k-g i förhållande till delen g-h-i-k. Genom
den jämna fördelningen av kolen befordras en
jämn och likformig förbränning. Till följd av att
inmatningen av kolen sker kontinuerligt blir
gasutvecklingen jämn, så att man från generatorn
erhåller en jämn gasström av likformig beskaffen-
