INLEDNING. GASGENERATORER.
541

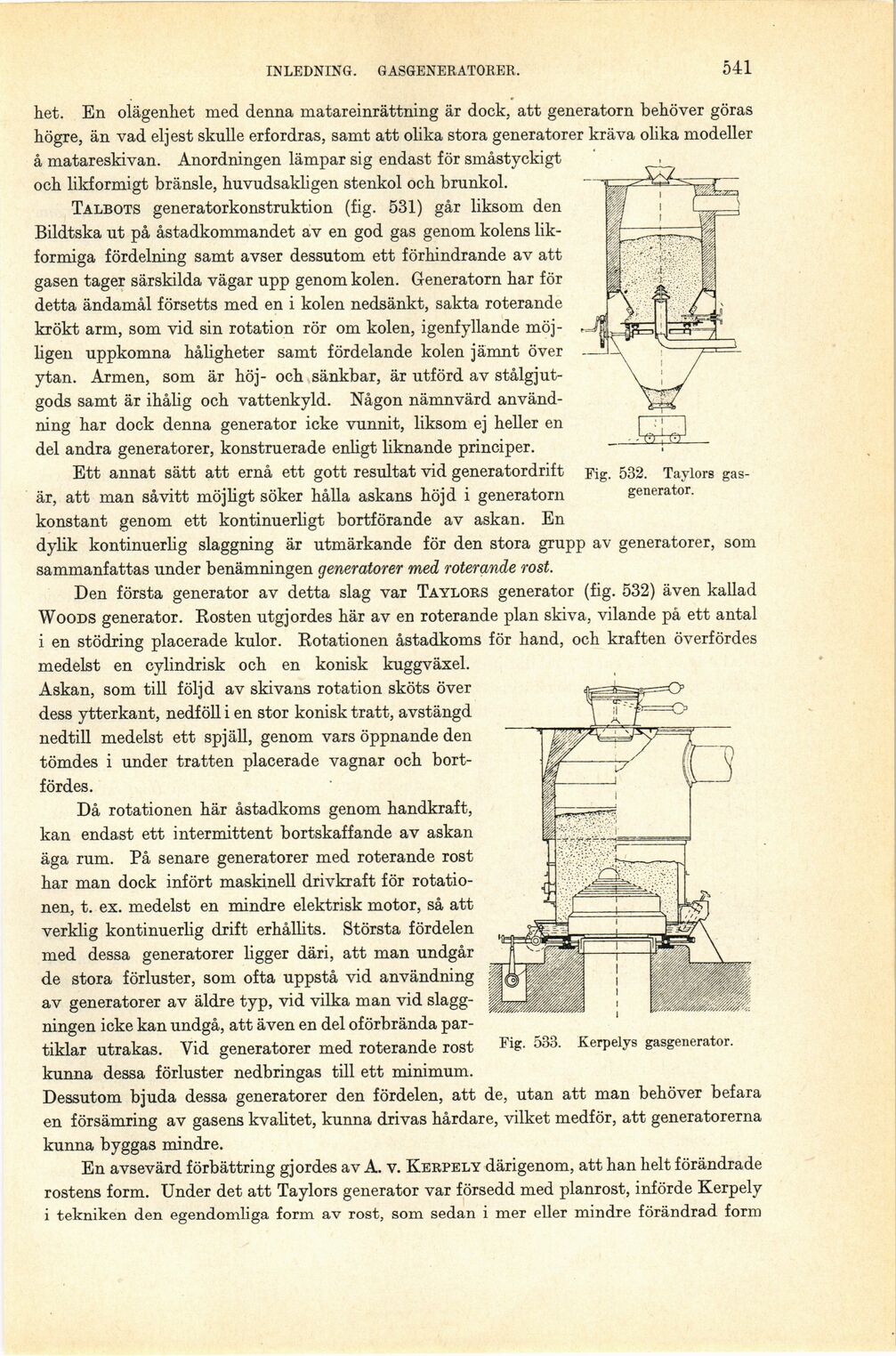

Fig. 532. Taylors
gasgenerator.
Fig. 533. Kerpelys gasgenerator.
het. En olägenhet med denna matareinrättning är dock, att generatorn behöver göras
högre, än vad eljest skulle erfordras, samt att olika stora generatorer kräva olika modeller
å matareskivan. Anordningen lämpar sig endast för småstyckigt
och likformigt bränsle, huvudsakligen stenkol och brunkol.
Talbots generatorkonstruktion (fig. 531) går liksom den
Bildtska ut på åstadkommandet av en god gas genom kolens
likformiga fördelning samt avser dessutom ett förhindrande av att
gasen tager särskilda vägar upp genom kolen. Generatorn har för
detta ändamål försetts med en i kolen nedsänkt, sakta roterande
krökt arm, som vid sin rotation rör om kolen, igenfyllande
möjligen uppkomna håligheter samt fördelande kolen jämnt över
ytan. Armen, som är höj- och sänkbar, är utförd av
stålgjut-gods samt är ihålig och vattenkyld. Någon nämnvärd
användning har dock denna generator icke vunnit, liksom ej heller en
del andra generatorer, konstruerade enligt liknande principer.
Ett annat sätt att ernå ett gott resultat vid generatordrift
är, att man såvitt möjligt söker hålla askans höjd i generatorn
konstant genom ett kontinuerligt bortförande av askan. En
dylik kontinuerlig slaggning är utmärkande för den stora grupp av generatorer, som
sammanfattas under benämningen generatorer med roterande rost.
Den första generator av detta slag var Tavlors generator (fig. 532) även kallad
Woods generator. Rosten utgjordes här av en roterande plan skiva, vilande på ett antal
i en stödring placerade kulor. Rotationen åstadkoms för hand, och kraften överfördes
medelst en cylindrisk och en konisk kuggväxel.
Askan, som till följd av skivans rotation sköts över
dess ytterkant, nedföll i en stor konisk tratt, avstängd
nedtill medelst ett spjäll, genom vars öppnande den
tömdes i under tratten placerade vagnar och
bortfördes.
Då rotationen här åstadkoms genom handkraft,
kan endast ett intermittent bortskaffande av askan
äga rum. På senare generatorer med roterande rost
har man dock infört maskinell drivkraft för
rotationen, t. ex. medelst en mindre elektrisk motor, så att
verklig kontinuerlig drift erhållits. Största fördelen
med dessa generatorer ligger däri, att man undgår
de stora förluster, som ofta uppstå vid användning
av generatorer av äldre typ, vid vilka man vid
slagg-ningen icke kan undgå, att även en del oförbrända
partiklar utrakas. Vid generatorer med roterande rost
kunna dessa förluster nedbringas till ett minimum.
Dessutom bjuda dessa generatorer den fördelen, att de, utan att man behöver befara
en försämring av gasens kvalitet, kunna drivas hårdare, vilket medför, att generatorerna
kunna byggas mindre.
En avsevärd förbättring gjordes av A. v. Kerpely därigenom, att han helt förändrade
rostens form. Under det att Taylors generator var försedd med planrost, införde Kerpely
i tekniken den egendomliga form av rost, som sedan i mer eller mindre förändrad form
