FRAMSTÄLLNING AV TACKJÄRN. KOKSMASUGNAR.
587
skarvarna, att ligga skyddade för lågan, som blott har tillträde till det mellersta
rummet.
I Sverige utfördes den första varmapparaten år 1832 vid Brefvens bruk av C. D. af
Uhr. Året därpå konstruerade G. Ekman och P. J. Holmgren en varmapparat,
som uppfördes vid Ankarsrum och gav ganska gott resultat. Flera
varmapparats-konstruktioner framkommo nu, och försök utfördes vid en del hyttor, men snart övergick
man i Sverige allmänt till att använda Wasseralfingenapparater. Dessa förbättrades och
förändrades dock i många avseenden, särskilt har H. Tholander inlagt stor förtjänst
härvidlag.
Thol anders nya varm apparat (fig. 590) eldas med masugnsgas, som
införes nedtill under apparatens mittrum. I gaskanalens valv befinna sig c:a 20 st. hål,

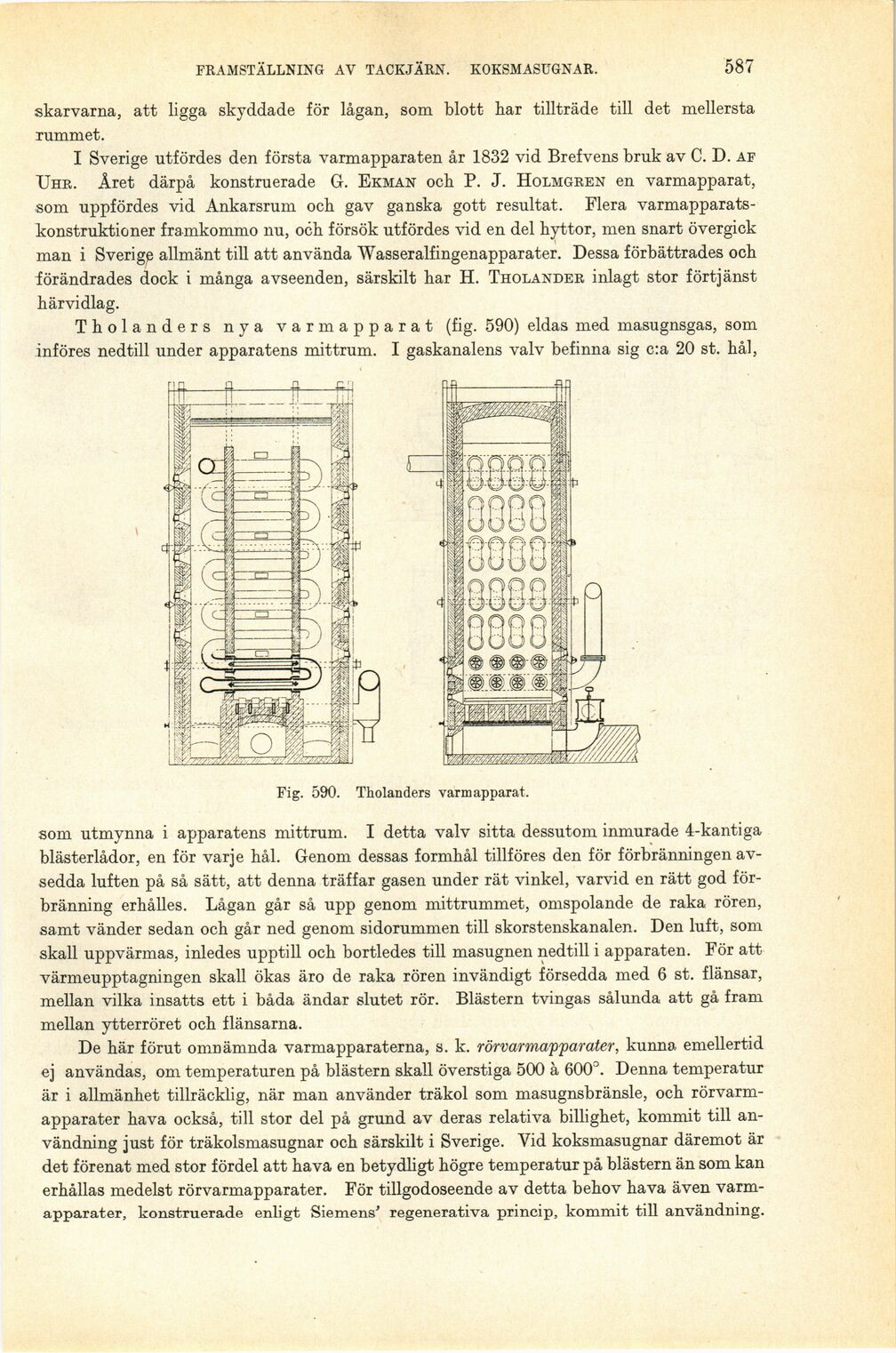

Fig. 590. Tholanders varm apparat.
som utmynna i apparatens mittrum. I detta valv sitta dessutom inmurade 4-kantiga
blästerlådor, en för varje hål. Genom dessas formhål tillföres den för förbränningen
avsedda luften på så sätt, att denna träffar gasen under rät vinkel, varvid en rätt god
förbränning erhålles. Lågan går så upp genom mittrummet, omspolande de raka rören,
samt vänder sedan och går ned genom sidorummen till skorstenskanalen. Den luft, som
skall uppvärmas, inledes upptill och bortledes till masugnen nedtill i apparaten. För att
värmeupptagningen skall ökas äro de raka rören invändigt försedda med 6 st. flänsar,
mellan vilka insatts ett i båda ändar slutet rör. Blästern tvingas sålunda att gå fram
mellan ytterröret och flänsarna.
De här förut omnämnda varmapparaterna, s. k. rörvarmapparater, kunna emellertid
ej användas, om temperaturen på blästern skall överstiga 500 å 600°. Denna temperatur
är i allmänhet tillräcklig, när man använder träkol som masugnsbränsle, och
rörvarm-apparater hava också, till stor del på grund av deras relativa billighet, kommit till
användning just för träkolsmasugnar och särskilt i Sverige. Vid koksmasugnar däremot är
det förenat med stor fördel att hava en betydligt högre temperatur på blästern än som kan
erhållas medelst rörvarmapparater. För tillgodoseende av detta behov hava även
varm-apparater, konstruerade enligt Siemens’ regenerativa princip, kommit till användning.
