586
JÄRNET, DESS FRAMSTÄLLNING OCH FÖRSTA BEHANDLING.

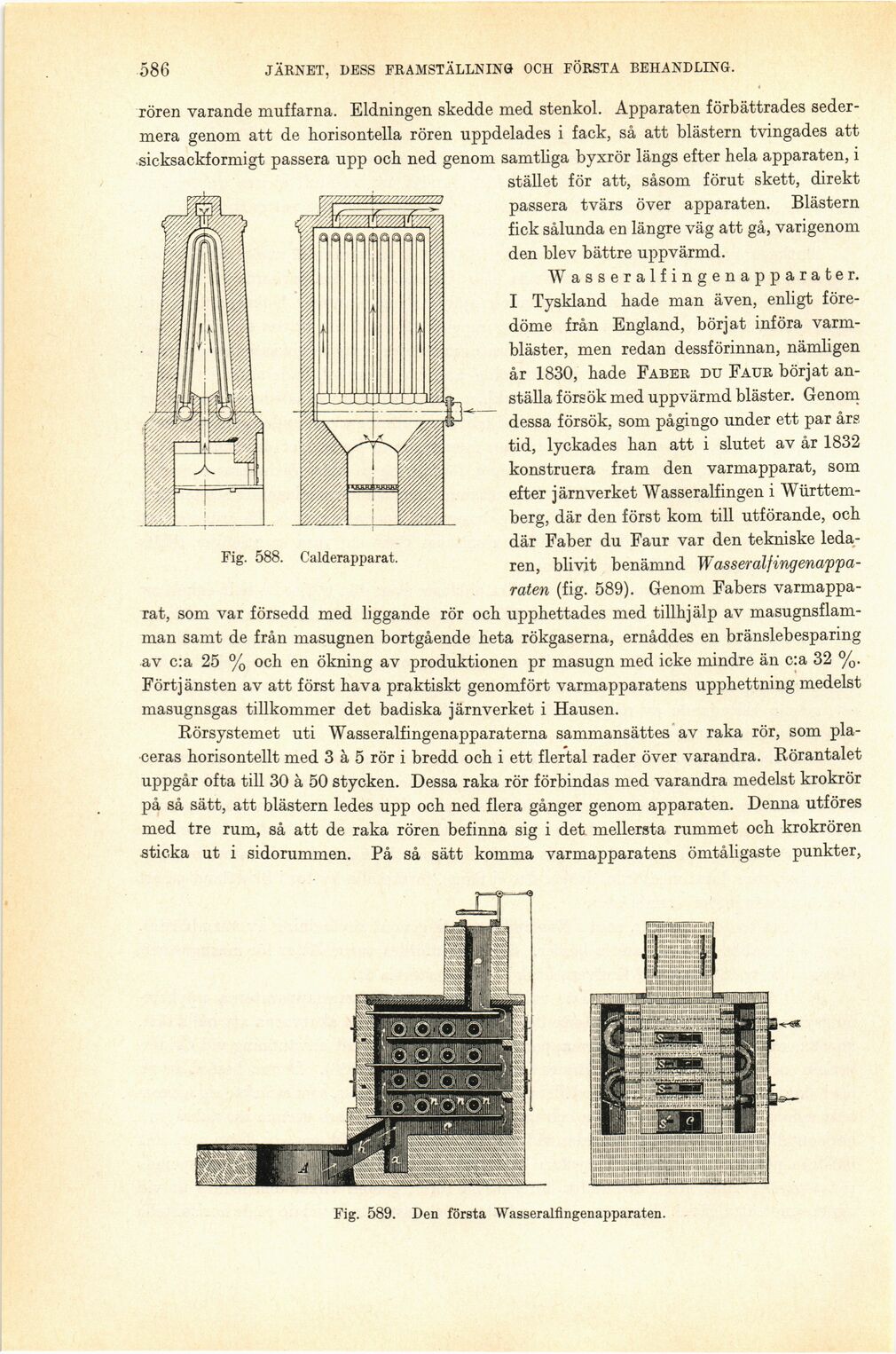

Fig. 588. Calderapparat.
rören varande muffarna. Eldningen skedde med stenkol. Apparaten förbättrades
sedermera genom att de horisontella rören uppdelades i fack, så att blästern tvingades att
sicksackformigt passera upp och ned genom samtliga byxrör längs efter hela apparaten, i
stället för att, såsom förut skett, direkt
passera tvärs över apparaten. Blästern
fick sålunda en längre väg att gå, varigenom
den blev bättre uppvärmd.
W asseralfingenapparater.
I Tyskland hade man även, enligt
föredöme från England, börjat införa
varm-bläster, men redan dessförinnan, nämligen
år 1830, hade Faber du Faur börjat
anställa försök med uppvärmd bläster. Genom
dessa försök, som pågingo under ett par års
tid, lyckades han att i slutet av år 1832
konstruera fram den varmapparat, som
efter järnverket Wasseralfingen i
Württem-berg, där den först kom till utförande, och
där Faber du Faur var den tekniske
ledaren, blivit benämnd Wasseralf
ingenapparaten (fig. 589). Genom Fabers
varmappa
rat, som var försedd med liggande rör och upphettades med tillhjälp av
masugnsflam-man samt de från masugnen bortgående heta rökgaserna, ernåddes en bränslebesparing
av c:a 25 % och en ökning av produktionen pr masugn med icke mindre än c:a 32 %.
Förtjänsten av att först hava praktiskt genomfört varmapparatens upphettning medelst
masugnsgas tillkommer det badiska järnverket i Hausen.
Rörsystemet uti Wasseralfingenapparaterna sammansättes av raka rör, som
placeras horisontellt med 3 å 5 rör i bredd och i ett flertal rader över varandra. Rörantalet
uppgår ofta till 30 å 50 stycken. Dessa raka rör förbindas med varandra medelst krokrör
på så sätt, att blästern ledes upp och ned flera gånger genom apparaten. Denna utföres
med tre rum, så att de raka rören befinna sig i det mellersta rummet och krokrören
sticka ut i sidorummen. På så sätt komma varmapparatens ömtåligaste punkter,
Fig. 589. Den första Wasseralfingenapparaten.
