NYARE METODER FÖR DIREKT FRAMSTÄLLNING AV SMIDBART JÄRN. JÄRNSVAMP. 697
genom att den får fortsätta förbi gasuttagen och verka ytterligare reducerande på
malmen. Denna del av gasen kommer härvid att starkt anrikas på kolsyra, men den
innehåller dock fortfarande en viss mängd koloxid, vilken i ugnens översta del förbrännes
genom tillförsel av luft. Malmen bibringas härigenom en hög temperatur redan innan
den kommer i beröring med den reducerande gasen.
Som reaktionen mellan kolsyran i den cirkulerande gasen och det glödande kolet
i den s. k. karburatorn är endotermisk, måste värme tillföras det glödande kollagret för

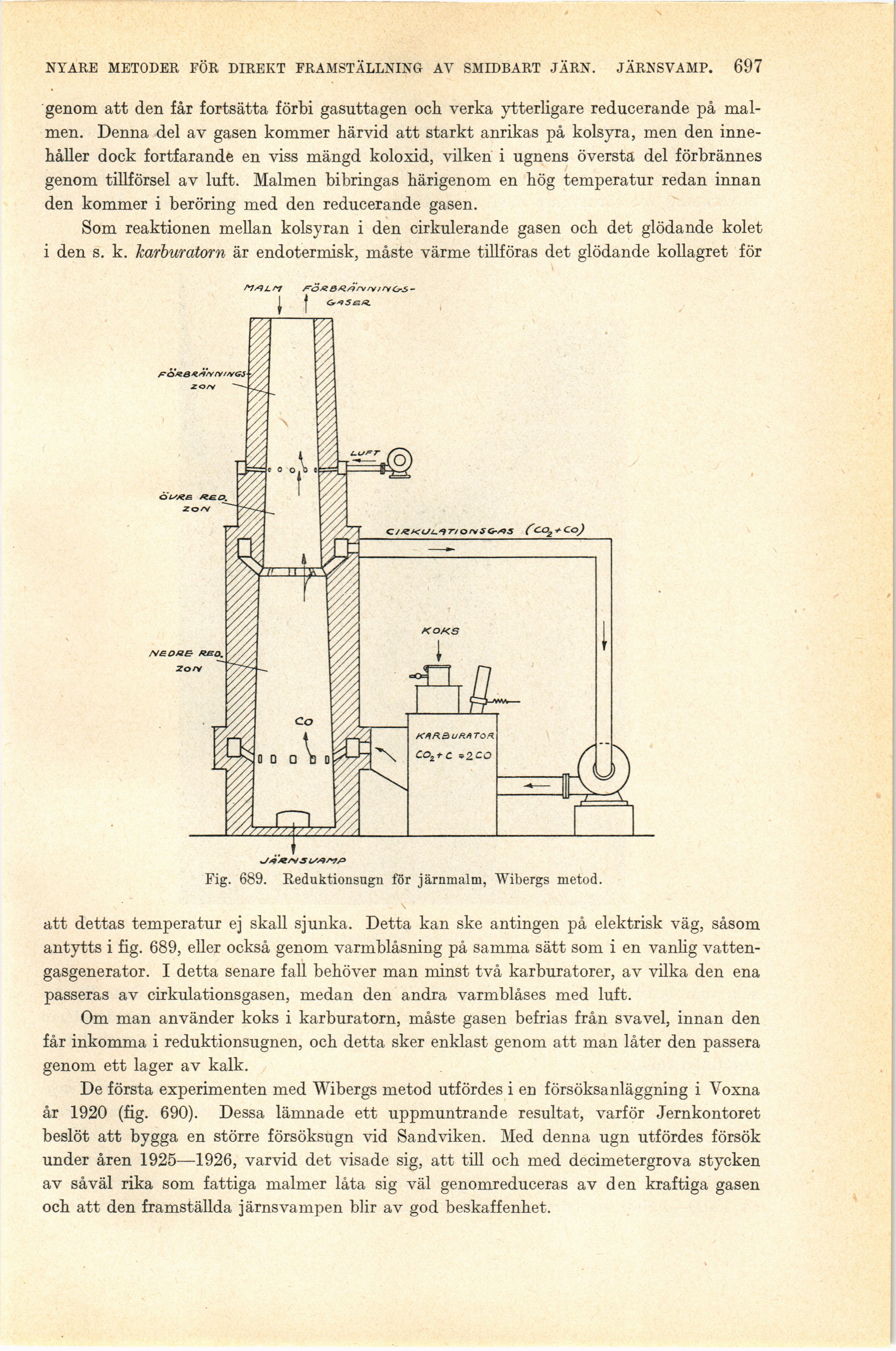

Fig. 689. Reduktionsugn för järnmalm, Wibergs metod.
att dettas temperatur ej skall sjunka. Detta kan ske antingen på elektrisk väg, såsom
antytts i fig. 689, eller också genom varmblåsning på samma sätt som i en vanlig
vattengasgenerator. I detta senare fall behöver man minst två karburatorer, av vilka den ena
passeras av cirkulationsgasen, medan den andra varmblåses med luft.
Om man använder koks i karburatorn, måste gasen befrias från svavel, innan den
får inkomma i reduktionsugnen, och detta sker enklast genom att man låter den passera
genom ett lager av kalk.
De första experimenten med Wibergs metod utfördes i en försöksanläggning i Voxna
år 1920 (fig. 690). Dessa lämnade ett uppmuntrande resultat, varför Jernkontoret
beslöt att bygga en större försöksugn vid Sandviken. Med denna ugn utfördes försök
under åren 1925—1926, varvid det visade sig, att till och med decimetergrova stycken
av såväl rika som fattiga malmer låta sig väl genomreduceras av den kraftiga gasen
och att den framställda järnsvampen blir av god beskaffenhet.
