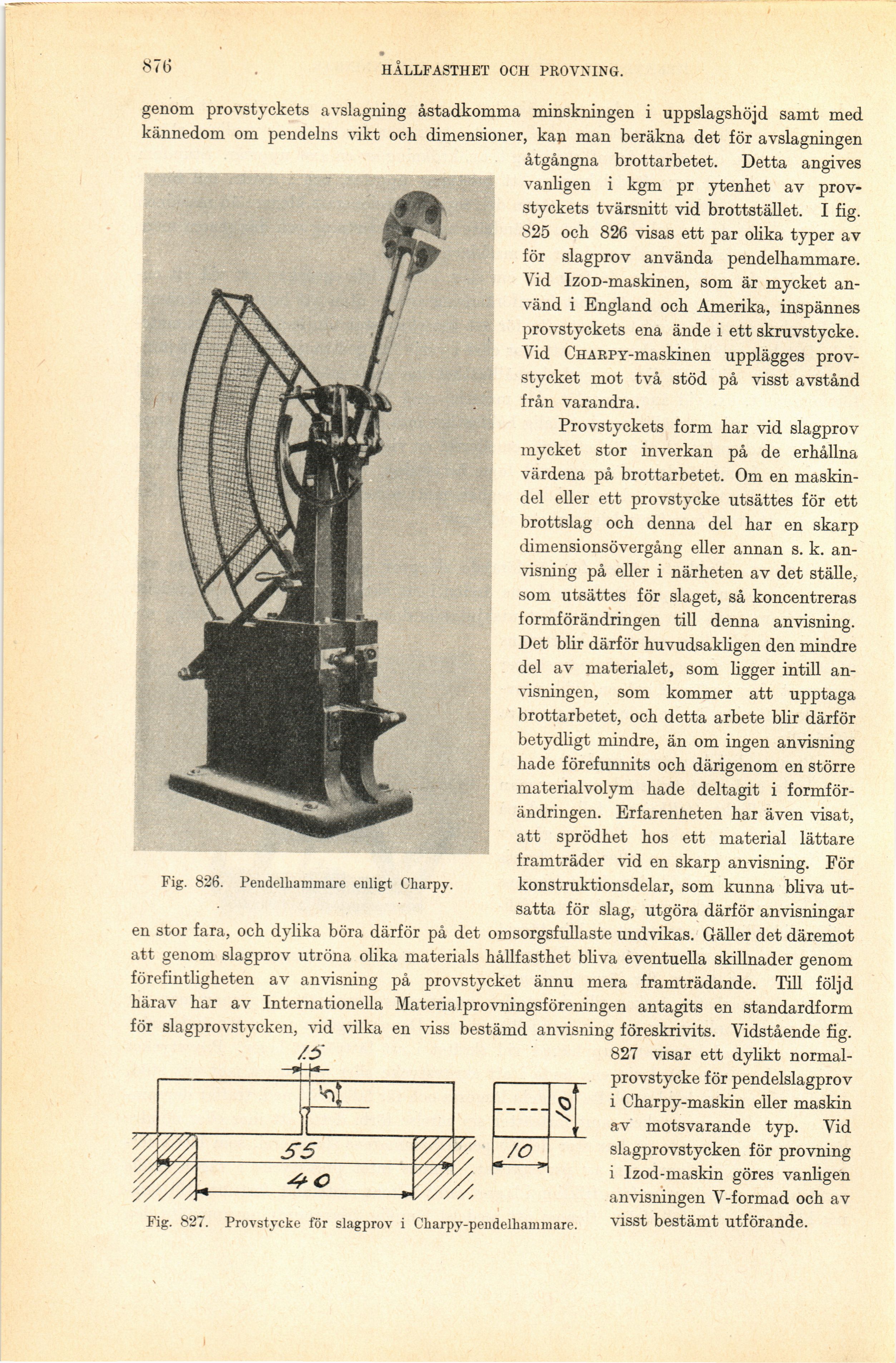

876
HÅLLFASTHET OCH PROVNING.
genom provstyckets avslagning åstadkomma minskningen i uppslagshöjd samt med
kännedom om pendelns vikt och dimensioner, kan man beräkna det för avslagningen
åtgångna brottarbetet. Detta angives
vanligen i kgm pr ytenhet av
provstyckets tvärsnitt vid brottstället. I fig.
825 och 826 visas ett par olika typer av
för slagprov använda pendelhammare.
Vid IzoD-maskinen, som är mycket
använd i England och Amerika, inspännes
provstyckets ena ände i ett skruvstycke.
Vid CHARPY-maskinen upplägges
provstycket mot två stöd på visst avstånd
från varandra.
Provstyckets form har vid slagprov
mycket stor inverkan på de erhållna
värdena på brottarbetet. Om en
maskindel eller ett provstycke utsättes för ett
brottslag och denna del har en skarp
dimensionsövergång eller annan s. k.
anvisning på eller i närheten av det ställe,
som utsättes för slaget, så koncentreras
formförändringen till denna anvisning.
Det blir därför huvudsakligen den mindre
del av materialet, som ligger intill
anvisningen, som kommer att upptaga
brottarbetet, och detta arbete blir därför
betydligt mindre, än om ingen anvisning
hade förefunnits och därigenom en större
materialvolym hade deltagit i
formförändringen. Erfarenheten har även visat,
att sprödhet hos ett material lättare
framträder vid en skarp anvisning. För
konstruktionsdelar, som kunna bliva
utsatta för slag, utgöra därför anvisningar
en stor fara, och dylika böra därför på det omsorgsfullaste undvikas. Gäller det däremot
att genom slagprov utröna olika materials hållfasthet bliva eventuella skillnader genom
förefintligheten av anvisning på provstycket ännu mera framträdande. Till följd
härav har av Internationella Materialprovningsföreningen antagits en standardform
för slagprovstycken, vid vilka en viss bestämd anvisning föreskrivits. Vidstående fig.
827 visar ett dylikt
normalprovstycke för pendelslagprov
i Charpy-maskin eller maskin
av motsvarande typ. Vid
slagprovstycken för provning
i Izod-maskin göres vanligen
anvisningen V-formad och av
visst bestämt utförande.
Fig. 827. Provstycke för slagprov i Charpy-peudelhammare.
Fig. 826. Pendelhammare enligt Charpy.
