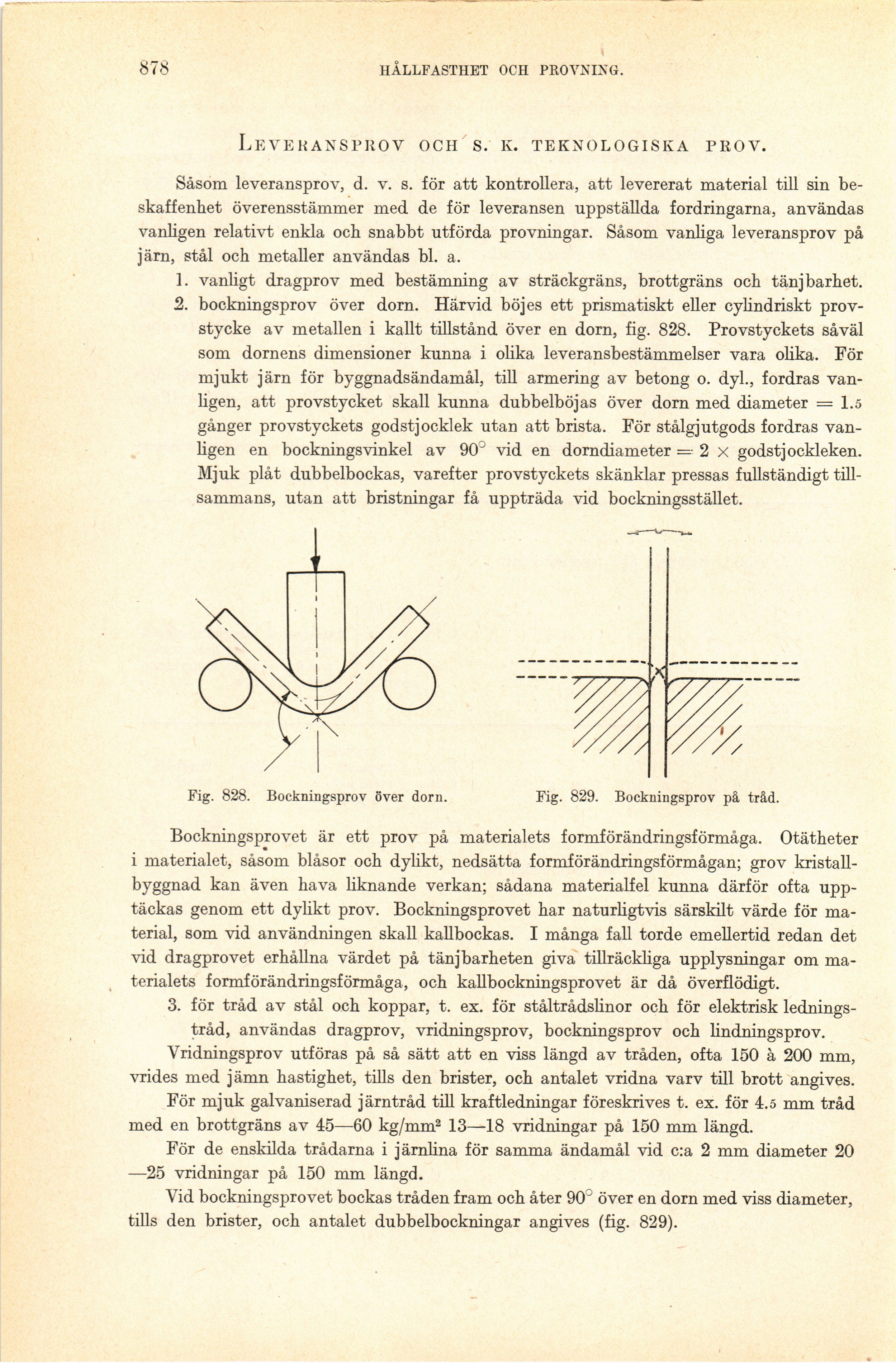

878
HÅLLFASTHET OCH PROVNING.
Leveransprov och s. k. teknologiska prov.
Såsom leveransprov, d. v. s. för att kontrollera, att levererat material till sin
beskaffenhet överensstämmer med de för leveransen uppställda fordringarna, användas
vanligen relativt enkla och snabbt utförda provningar. Såsom vanliga leveransprov på
järn, stål och metaller användas bl. a.
1. vanligt dragprov med bestämning av sträckgräns, brottgräns och tänjbarhet.
2. bockningsprov över dorn. Härvid böjes ett prismatiskt eller cylindriskt
provstycke av metallen i kallt tillstånd över en dorn, fig. 828. Provstyckets såväl
som domens dimensioner kunna i olika leveransbestämmelser vara olika. För
mjukt järn för byggnadsändamål, till armering av betong o. dyl., fordras
vanligen, att provstycket skall kunna dubbelböjas över dorn med diameter = 1.5
gånger provstyckets godstjocklek utan att brista. För stålgjutgods fordras
vanligen en bockningsvinkel av 90D vid en dorndiameter = 2 x godstjockleken.
Mjuk plåt dubbelbockas, varefter provstyckets skänklar pressas fullständigt
tillsammans, utan att bristningar få uppträda vid bockningsstället.
Fig. 828. Bockningsprov över dorn.
Fig. 829. Bockningsprov på. tråd.
Bockningsprovet är ett prov på materialets formförändringsförmåga. Otätheter
i materialet, såsom blåsor och dylikt, nedsätta formförändringsförmågan; grov
kristallbyggnad kan även hava liknande verkan; sådana materialfel kunna därför ofta
upptäckas genom ett dylikt prov. Bockningsprovet har naturligtvis särskilt värde för
material, som vid användningen skall kallbockas. I många fall torde emellertid redan det
vid dragprovet erhållna värdet på tänjbarheten giva tillräckliga upplysningar om
materialets formförändringsförmåga, och kallbockningsprovet är då överflödigt.
3. för tråd av stål och koppar, t. ex. för ståltrådslinor och för elektrisk
ledningstråd, användas dragprov, vridningsprov, bockningsprov och lindningsprov.
Vridningsprov utföras på så sätt att en viss längd av tråden, ofta 150 å 200 mm,
vrides med jämn hastighet, tills den brister, och antalet vridna varv till brott angives.
För mjuk galvaniserad järntråd till kraftledningar föreskrives t. ex. för 4.5 mm tråd
med en brottgräns av 45—60 kg/mm2 13—18 vridningar på 150 mm längd.
För de enskilda trådarna i järnlina för samma ändamål vid c:a 2 mm diameter 20
—25 vridningar på 150 mm längd.
Vid bockningsprovet bockas tråden fram och åter 90 över en dorn med viss diameter,
tills den brister, och antalet dubbelbockningar angives (fig. 829).
