METALLOGRAFISK PROVNING. TILLSTÅNDSDIAGRAM.
895
837 a och b, visa utförandet av ett par för dylika ändamål använda mikroskop, s.’k.
metallmikroskop. Ljuset från en lämplig lampa, ofta en båglampa, kastas mot me-

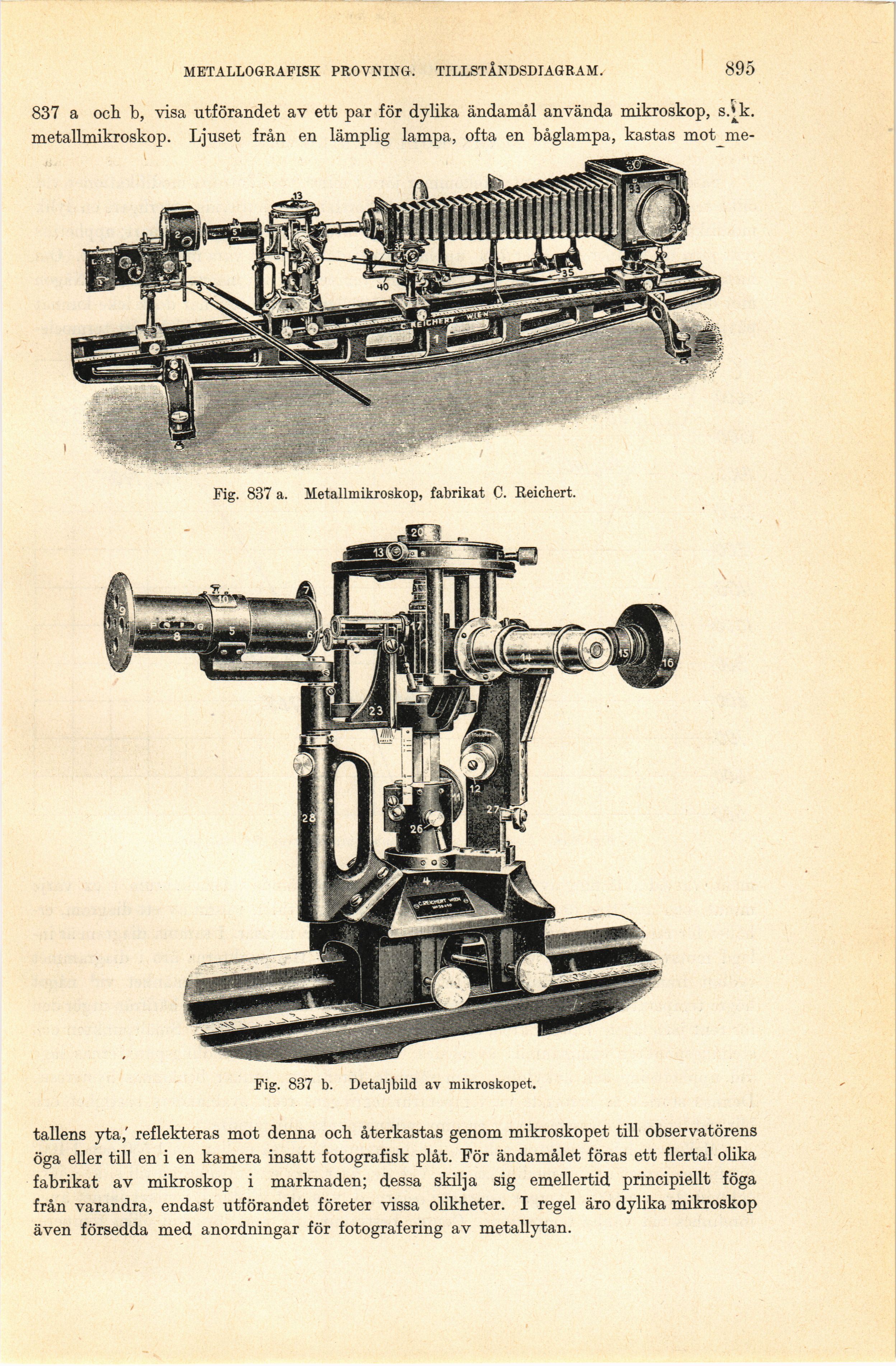

Fig. 837 a. Metallmikroskop, fabrikat C. Reichert.
Fig. 837 b. Detaljbild av mikroskopet.
tallens yta,’ reflekteras mot denna och återkastas genom mikroskopet till observatörens
öga eller till en i en kamera insatt fotografisk plåt. För ändamålet föras ett flertal olika
fabrikat av mikroskop i marknaden; dessa skilja sig emellertid principiellt föga
från varandra, endast utförandet företer vissa olikheter. I regel äro dylika mikroskop
även försedda med anordningar för fotografering av metallytan.
