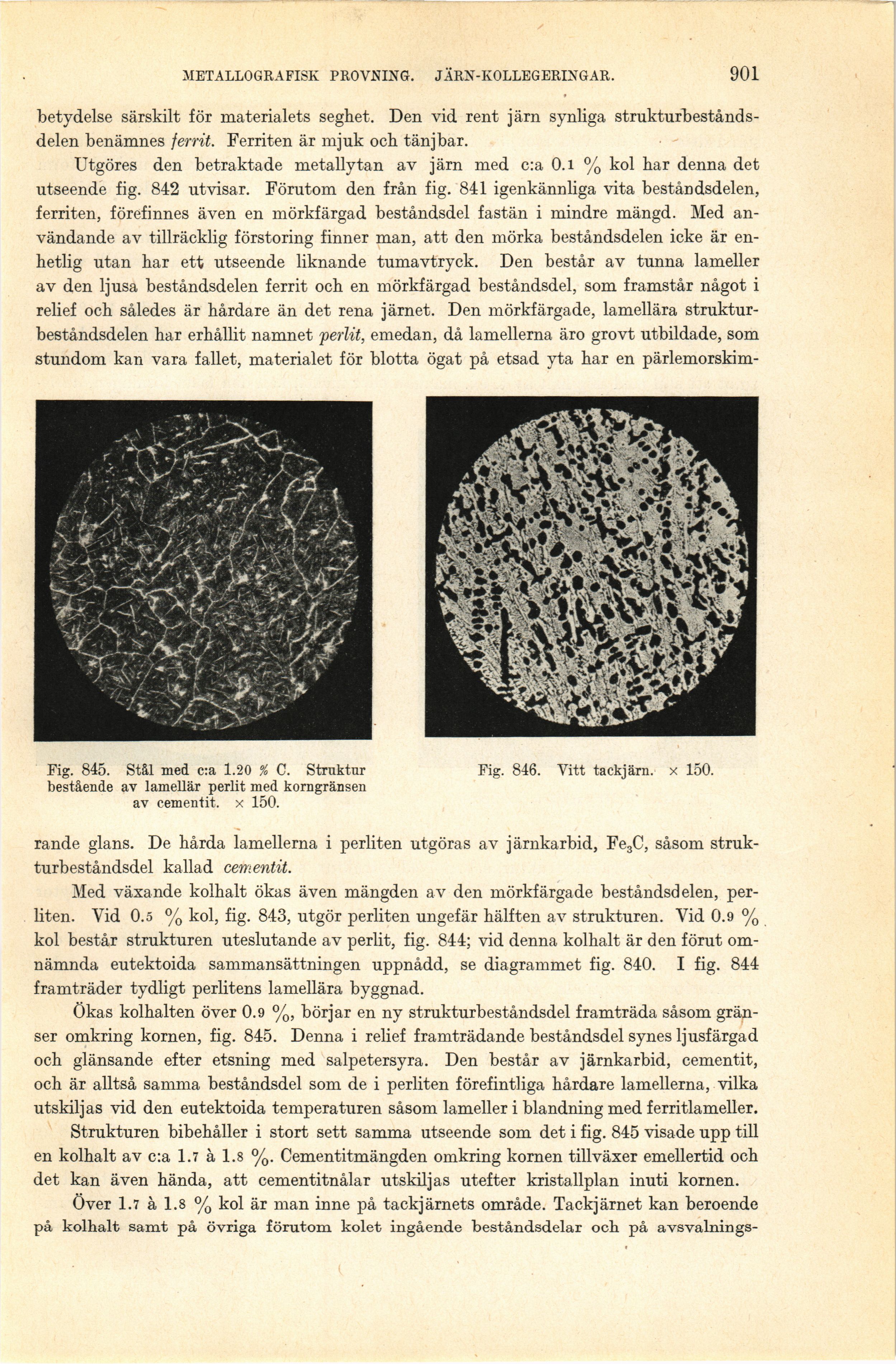

METALLOGRAFISK PROVNING. JÄRN-KOLLEGERINGAR.
901
betydelse särskilt för materialets seghet. Den vid rent järn synliga
strukturbeståndsdelen benämnes jer rit. Ferriten är mjuk och tänjbar.
Utgöres den betraktade metallytan av järn med c:a 0.1 % kol har denna det
utseende fig. 842 utvisar. Förutom den från fig. 841 igenkännliga vita beståndsdelen,
ferriten, förefinnes även en mörkfärgad beståndsdel fastän i mindre mängd. Med
användande av tillräcklig förstoring finner man, att den mörka beståndsdelen icke är
enhetlig utan har ett utseende liknande tumavtryck. Den består av tunna lameller
av den ljusa beståndsdelen ferrit och en mörkfärgad beståndsdel, som framstår något i
relief och således är hårdare än det rena järnet. Den mörkfärgade, lamellära
strukturbeståndsdelen har erhållit namnet perlit, emedan, då lamellerna äro grovt utbildade, som
stundom kan vara fallet, materialet för blotta ögat på etsad yta har en pärlemorskim-
Fig. 845. Stål med c:a 1.20 % C. Struktur
bestående av lamellär perlit med korngränsen
av cementit. x 150.
Fig. 846. Vitt tackjärn, x 150.
rande glans. De hårda lamellerna i perliten utgöras av järnkarbid, Fe3C, såsom
strukturbeståndsdel kallad cementit.
Med växande kolhalt ökas även mängden av den mörkfärgade beståndsdelen,
perliten. Vid 0.5 % kol, fig. 843, utgör perliten ungefär hälften av strukturen. Vid 0.9 %
kol består strukturen uteslutande av perlit, fig. 844; vid denna kolhalt är den förut
omnämnda eutektoida sammansättningen uppnådd, se diagrammet fig. 840. I fig. 844
framträder tydligt perlitens lamellära byggnad.
Ökas kolhalten över 0.9 %, börjar en ny strukturbeståndsdel framträda såsom
gränser omkring kornen, fig. 845. Denna i relief framträdande beståndsdel synes ljusfärgad
och glänsande efter etsning med salpetersyra. Den består av järnkarbid, cementit,
och är alltså samma beståndsdel som de i perliten förefintliga hårdare lamellerna, vilka
utskiljas vid den eutektoida temperaturen såsom lameller i blandning med ferritlameller.
Strukturen bibehåller i stort sett samma utseende som det i fig. 845 visade upp till
en kolhalt av c:a 1.7 å 1.8 %. Cementitmängden omkring kornen tillväxer emellertid och
det kan även hända, att cementitnålar utskiljas utefter kristallplan inuti kornen.
Över 1.7 å 1.8 % kol är man inne på tackjärnets område. Tackjärnet kan beroende
på kolhalt samt på övriga förutom kolet ingående beståndsdelar och på avsvalnings-
