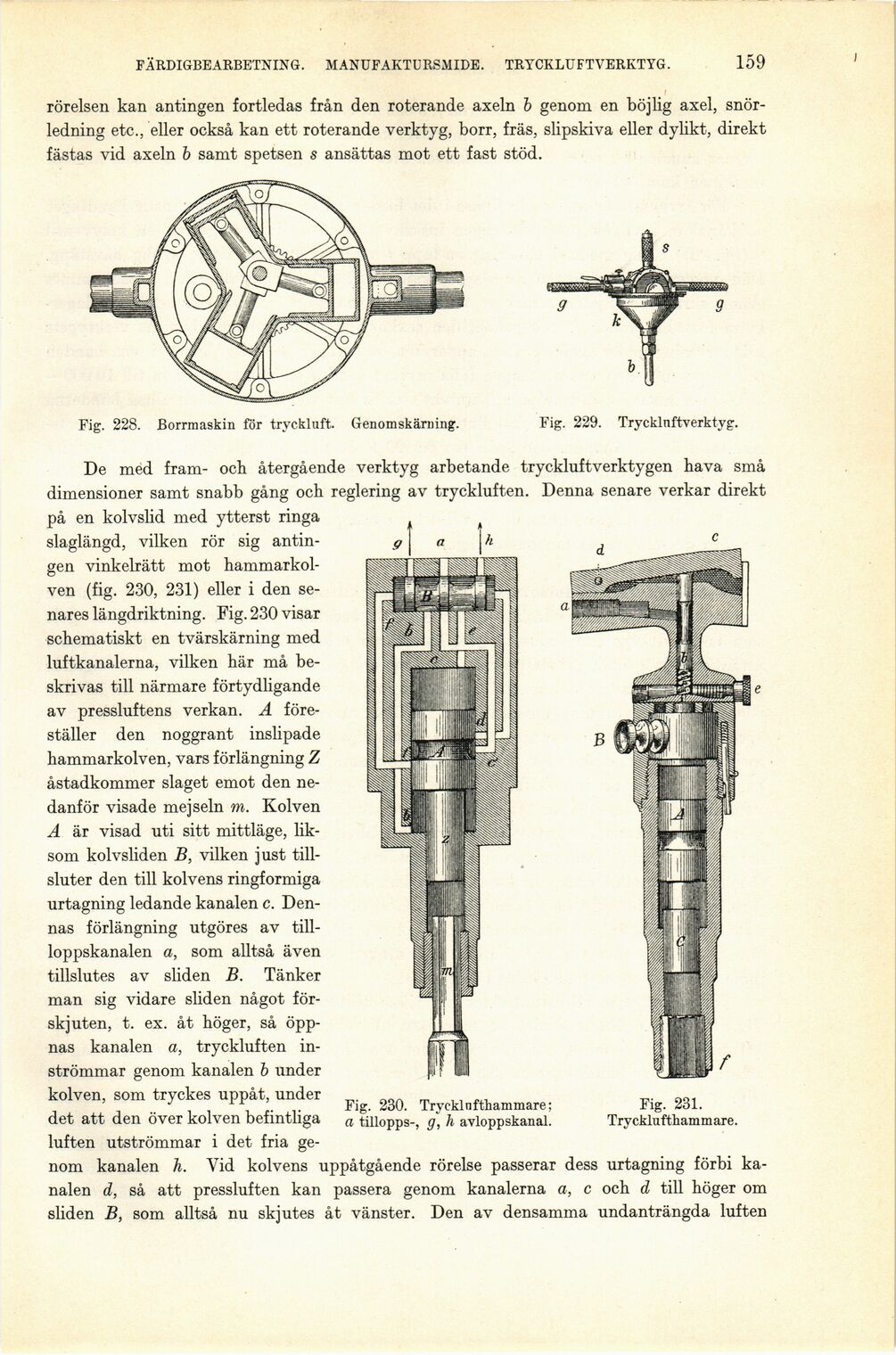

FÄRDIGBEARBETNING. MANUFAKTURSMIDE. TRYCKLUFTVERKTYG. 159
rörelsen kan antingen fortledas från den roterande axeln b genom en böjlig axel,
snörledning etc., eller också kan ett roterande verktyg, borr, fräs, slipskiva eller dylikt, direkt
fästas vid axeln b samt spetsen s ansättas mot ett fast stöd.
Fig. 228. Borrmaskin för tryckluft. Genomskärning.
Fig. 229. Trycklnftverktyg.
Fig. 230. Trycklnfthammare;
a tillopps-, g, h avloppskanal.
Fig. 231.
Trycklnfthammare.
De med fram- och återgående verktyg arbetande tryckluftverktygen hava små
dimensioner samt snabb gång och reglering av tryckluften. Denna senare verkar direkt
på en kolvslid med ytterst ringa
slaglängd, vilken rör sig
antingen vinkelrätt mot
hammarkolven (fig. 230, 231) eller i den
se-nares längdriktning. Fig. 230 visar
schematiskt en tvärskärning med
luftkanalerna, vilken här må
beskrivas till närmare förtydligande
av pressluftens verkan. A
föreställer den noggrant inslipade
hammarkolven, vars förlängning Z
åstadkommer slaget emot den
nedanför visade mejseln m. Kolven
A är visad uti sitt mittläge,
liksom kolvsliden B, vilken just
tillsluter den till kolvens ringformiga
urtagning ledande kanalen c.
Dennas förlängning utgöres av
till-loppskanalen a, som alltså även
tillslutes av sliden B. Tänker
man sig vidare sliden något
förskjuten, t. ex. åt höger, så
öppnas kanalen a, tryckluften
inströmmar genom kanalen b under
kolven, som tryckes uppåt, under
det att den över kolven befintliga
luften utströmmar i det fria
ge
nom kanalen h. Vid kolvens uppåtgående rörelse passerar dess urtagning förbi
kanalen d, så att pressluften kan passera genom kanalerna a, c och d till höger om
sliden B, som alltså nu skjutes åt vänster. Den av densamma undanträngda luften
