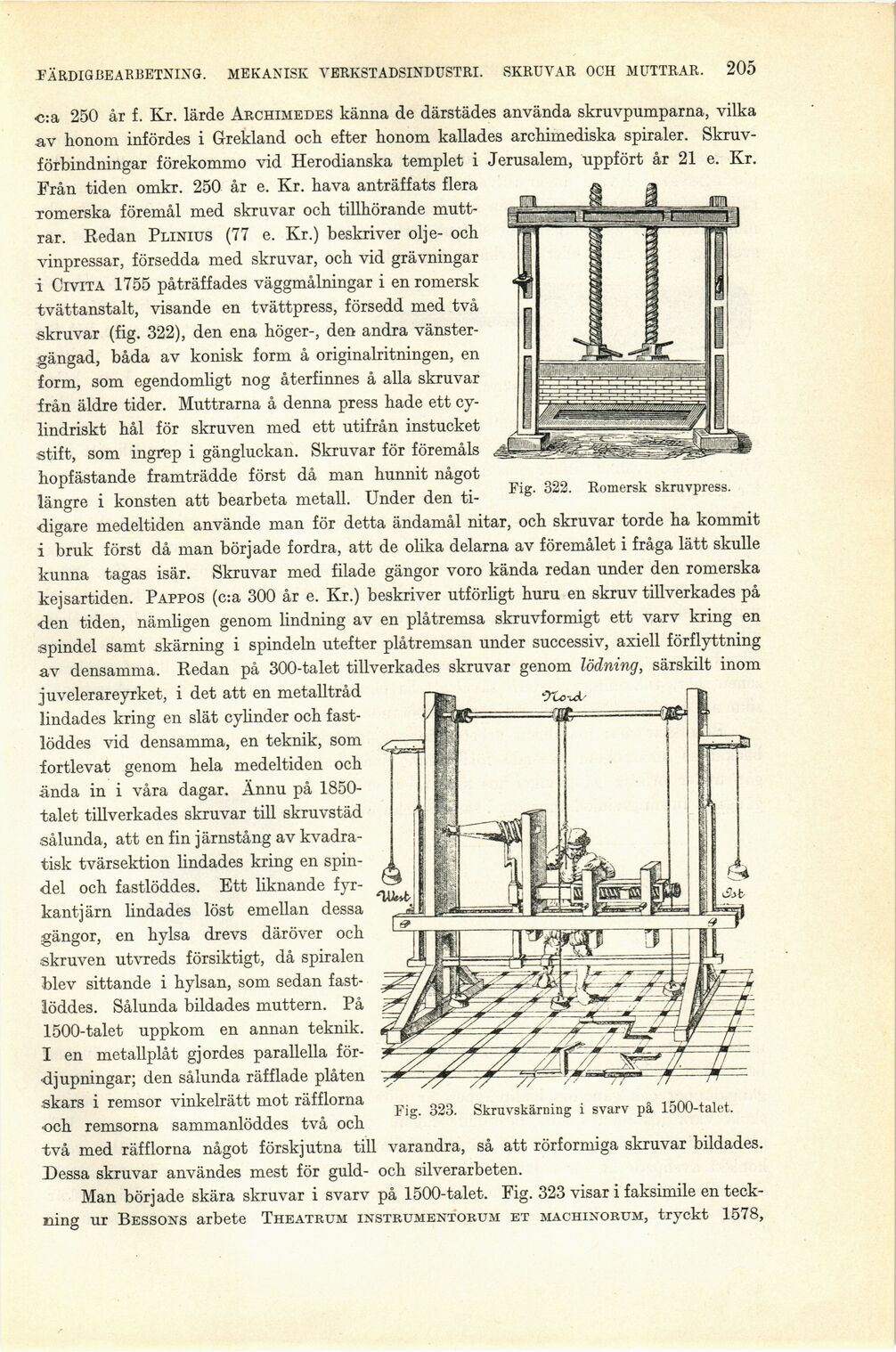

FÄRDIGBEARBETNING. MEKANISK VERKSTADSINDUSTRI. SKRUVAR OCH MUTTRAR. 205
Fig. 323. Skruvskärning i svarv på 1500-talet.
■c:a 250 år f. Kr. lärde Archimedes känna de därstädes använda skruvpumparna, vilka
av honom infördes i Grekland och efter honom kallades archimediska spiraler.
Skruvförbindningar förekommo vid Herodianska templet i Jerusalem, uppfört år 21 e. Kr.
Från tiden omkr. 250 år e. Kr. hava anträffats flera
Tomerska föremål med skruvar och tillhörande
muttrar. Redan Plinius (77 e. Kr.) beskriver olje- och
vinpressar, försedda med skruvar, och vid grävningar
i Civita 1755 påträffades väggmålningar i en romersk
tvättanstalt, visande en tvättpress, försedd med två
■skruvar (fig. 322), den ena höger-, den andra
vänster-gängad, båda av konisk form å originalritningen, en
form, som egendomligt nog återfinnes å alla skruvar
från äldre tider. Muttrarna å denna press hade ett
cylindriskt hål för skruven med ett utifrån instucket
stift, som ingrep i gängluckan. Skruvar för föremåls
hopfästande framträdde först då man hunnit något
längre i konsten att bearbeta metall. Under den
ti
digare medeltiden använde man för detta ändamål nitar, och skruvar torde ha kommit
i bruk först då man började fordra, att de olika delarna av föremålet i fråga lätt skulle
kunna tagas isär. Skruvar med filade gängor voro kända redan under den romerska
kejsartiden. Pappos (c:a 300 år e. Kr.) beskriver utförligt huru en skruv tillverkades på
•den tiden, nämligen genom lindning av en plåtremsa skruvformigt ett varv kring en
spindel samt skärning i spindeln utefter plåtremsan under successiv, axiell förflyttning
av densamma. Redan på 300-talet tillverkades skruvar genom lödning, särskilt inom
juvelerareyrket, i det att en metalltråd
lindades kring en slät cylinder och
fastlöddes vid densamma, en teknik, som
fortlevat genom hela medeltiden och
ända in i våra dagar. Ännu på
1850-talet tillverkades skruvar till skruvstäd
sålunda, att en fin järnstång av
kvadratisk tvärsektion lindades kring en
spindel och fastlöddes. Ett liknande
fyrkantjärn lindades löst emellan dessa
gängor, en hylsa drevs däröver och
skruven utvreds försiktigt, då spiralen
blev sittande i hylsan, som sedan
fastlöddes. Sålunda bildades muttern. På
1500-talet uppkom en annan teknik.
I en metallplåt gjordes parallella
fördjupningar; den sålunda räfflade plåten
skars i remsor vinkelrätt mot räfflorna
•och remsorna sammanlöddes två och
två med räfflorna något förskjutna till varandra, så att rörformiga skruvar bildades.
Dessa skruvar användes mest för guld- och silverarbeten.
Man började skära skruvar i svarv på 1500-talet. Fig. 323 visar i faksimile en
teckning ur Bessons arbete Theatrum instrumentorum et machinorum, tryckt 1578,
Fig. 322. Romersk skruvpress.
