SPECIALTILLVERKNINGAR. FILAR.
341
antyder. Det mest använda systemet har ställbart matarbord och vertikal styrning
för mejseln (fig. 637).
Den på bordet rörliga supporten har prismatisk styrning av vanlig anordning samt
frammatas vanligen genom spärrhjul och spärrtand. Den upptager underlaget för filen,
vilket antingen är fastkilat eller har cylindrisk lagring, så att filen kan vridas kring en
med dess längdaxel parallell linje. Detta är nödvändigt först och främst för alla runda
och halvrunda filar men är även önskvärt för flatfilar, då man ej är säker, att ytorna
äro fullt noggrant slipade. I detta fall ombesörjer en omedelbart bredvid mejseln på
filens överyta löpande rulle, att denna yta alltid är horisontal. För övrigt är filämnet
inbäddat i bly för att skydda den huggna ytan. Utom denna rulle, som dock ej alltid

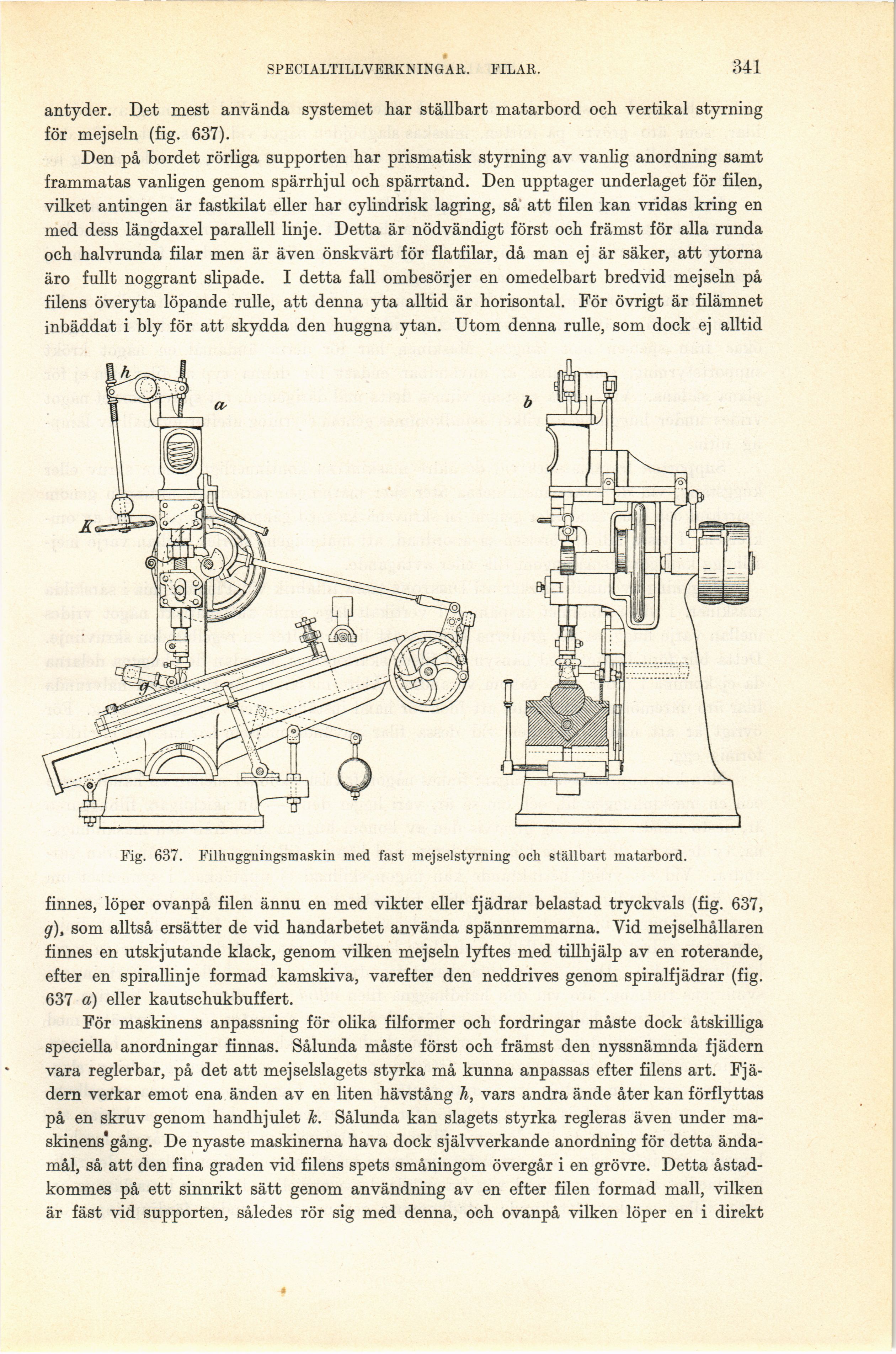

Fig. 637. Filhuggningsmaskin med fast mejselstyrning och ställbart matarbord.
finnes, löper ovanpå filen ännu en med vikter eller fjädrar belastad tryckvals (fig. 637,
g), som alltså ersätter de vid handarbetet använda spännremmarna. Vid mejselhållaren
finnes en utskjutande klack, genom vilken mejseln lyftes med tillhjälp av en roterande,
efter en spirallinje formad kamskiva, varefter den neddrives genom spiralfjädrar (fig.
637 a) eller kautschukbuffert.
För maskinens anpassning för olika filformer och fordringar måste dock åtskilliga
speciella anordningar finnas. Sålunda måste först och främst den nyssnämnda fjädern
vara reglerbar, på det att mejselslagets styrka må kunna anpassas efter filens art.
Fjädern verkar emot ena änden av en liten hävstång h, vars andra ände åter kan förflyttas
på en skruv genom handhjulet k. Sålunda kan slagets styrka regleras även under
maskinens gång. De nyaste maskinerna hava dock själwerkande anordning för detta
ändamål, så att den fina graden vid filens spets småningom övergår i en grövre. Detta
åstadkommes på ett sinnrikt sätt genom användning av en efter filen formad mall, vilken
är fäst vid supporten, således rör sig med denna, och ovanpå vilken löper en i direkt
