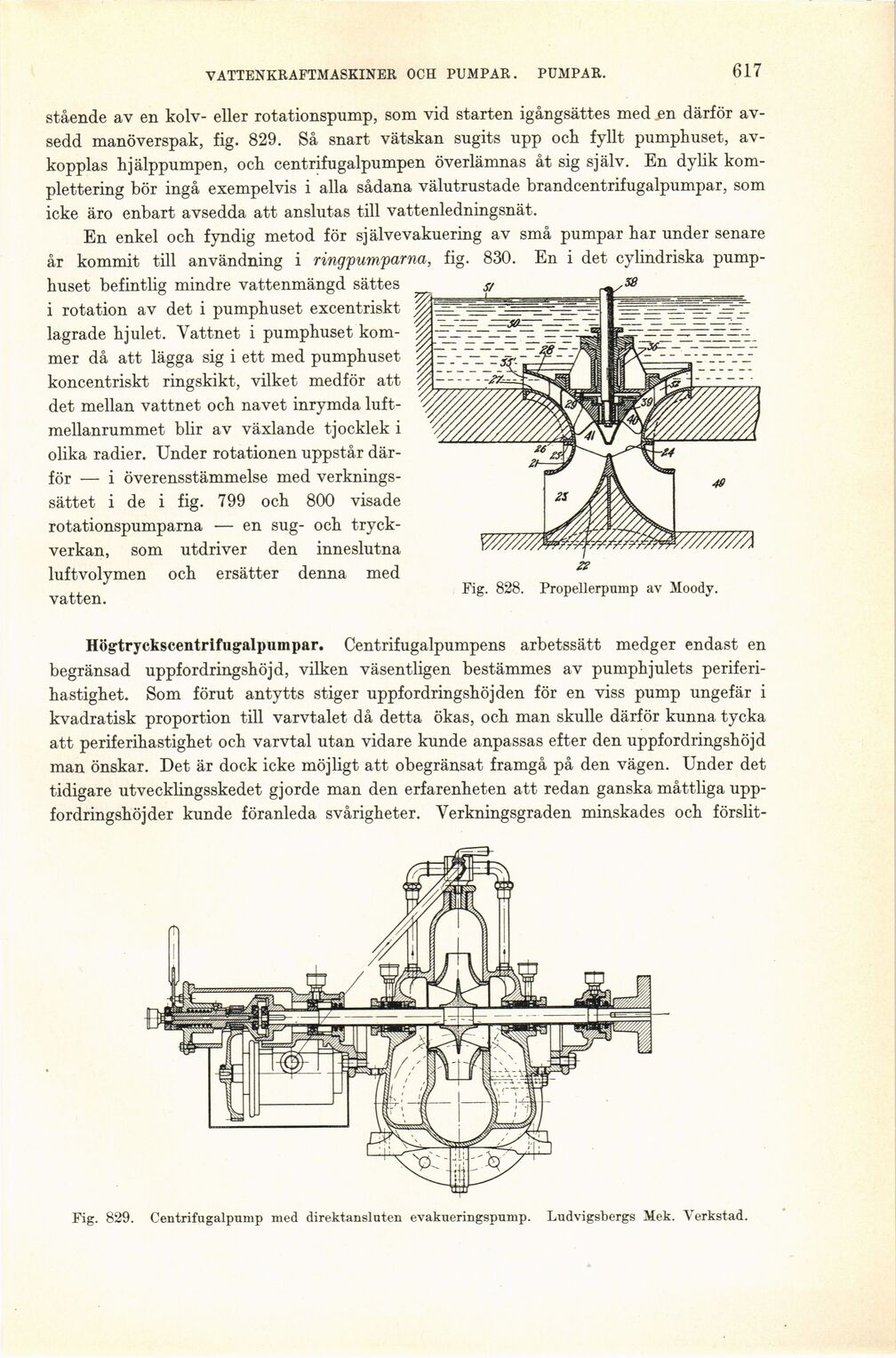

VATTENKRAFTMASKINER OCH PUMPAR. PUMPAR.
617
stående av en kolv- eller rotationspump, som vid starten igångsattes med en därför
avsedd manöverspak, fig. 829. Så snart vätskan sugits upp och fyllt pumphuset,
avkopplas hjälppumpen, och centrifugalpumpen överlämnas åt sig själv. En dylik
komplettering bör ingå exempelvis i alla sådana välutrustade brandcentrifugalpumpar, som
icke äro enbart avsedda att anslutas till vattenledningsnät.
En enkel och fyndig metod för självevakuering av små pumpar har under senare
år kommit till användning i ringpumparna, fig. 830. En i det cylindriska
pumphuset befintlig mindre vattenmängd sättes
i rotation av det i pumphuset excentriskt
lagrade hjulet. Vattnet i pumphuset
kommer då att lägga sig i ett med pumphuset
koncentriskt ringskikt, vilket medför att
det mellan vattnet och navet inrymda
luftmellanrummet blir av växlande tjocklek i
olika radier. Under rotationen uppstår
därför — i överensstämmelse med
verkningssättet i de i fig. 799 och 800 visade
rotationspumparna — en sug- och
tryckverkan, som utdriver den inneslutna
luftvolymen och ersätter denna med
vatten.
Fig. 828. Propellerpump av Moody.
Högtryckscentrifugalpumpar. Centrifugalpumpens arbetssätt medger endast en
begränsad uppfordringshöjd, vilken väsentligen bestämmes av pumphjulets
periferihastighet. Som förut antytts stiger uppfordringshöjden för en viss pump ungefär i
kvadratisk proportion till varvtalet då detta ökas, och man skulle därför kunna tycka
att periferihastighet och varvtal utan vidare kunde anpassas efter den uppfordringshöjd
man önskar. Det är dock icke möjligt att obegränsat framgå på den vägen. Under det
tidigare utvecklingsskedet gjorde man den erfarenheten att redan ganska måttliga
upp-fordringshöjder kunde föranleda svårigheter. Verkningsgraden minskades och förslit-
Fig. 829. Centrifugalpump med direktansluten evakueringspump. Ludvigsbergs Mek. Verkstad.
