618
VATTENBYGGNADER.
ningen av de roterande delarna tilltog. Redan 10 meters uppfordringshöj d ansågs
på 1870-talet som maximum för uppnående av en god verkningsgrad. Sedermera har
genom noggrannare studium av de hydrauliska fenomenen och omsorgsfullare
materialurval olägenheterna till stor del minskats, så att uppfordringshöjderna avsevärt kunnat
ökas. I undantagsfall ha för små enhjuliga pumpar till och med mycket stora
uppfordringshöj der använts och ändock jämförelsevis goda verkningsgrader kuunat
uppvisas. I Sverige byggdes exempelvis av firman de Laval 1899 en enhjulig pump,
som med en hjuldiameter av 90 mm och ett varvtal av 15 400 pr min gav en uppfordrings-

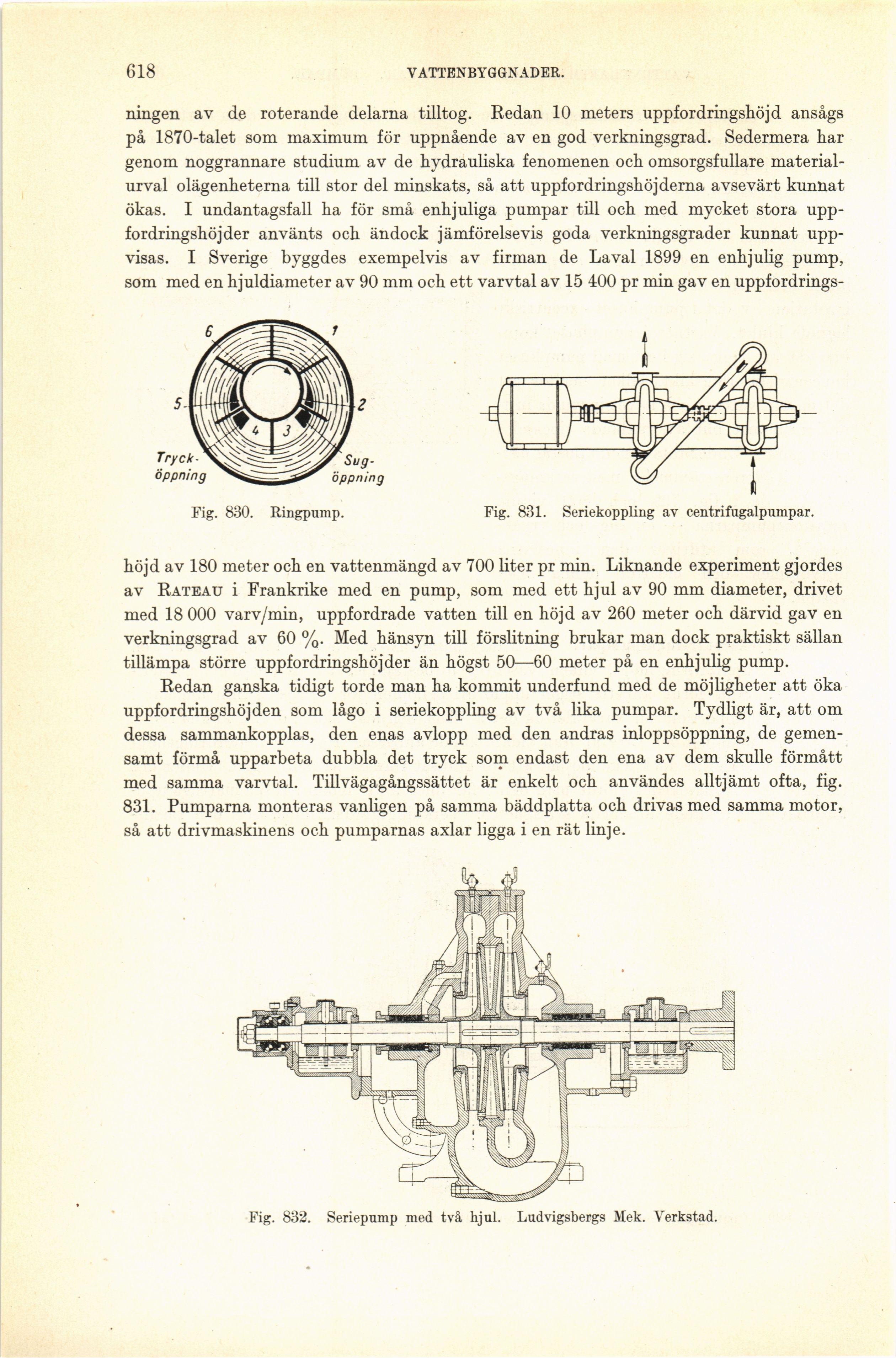

Fig. 831. Seriekoppling av centrifugalpumpar.
Fig. 830. Ringpump.
höjd av 180 meter och en vattenmängd av 700 liter pr min. Liknande experiment gjordes
av Rateau i Frankrike med en pump, som med ett hjul av 90 mm diameter, drivet
med 18 000 varv/min, uppfordrade vatten till en höjd av 260 meter och därvid gav en
verkningsgrad av 60 %. Med hänsyn till förslitning brukar man dock praktiskt sällan
tillämpa större uppfordringshöjder än högst 50—60 meter på en enhjulig pump.
Redan ganska tidigt torde man ha kommit underfund med de möjligheter att öka
uppfordringshöjden som lågo i seriekoppling av två lika pumpar. Tydligt är, att om
dessa sammankopplas, den enas avlopp med den andras inloppsöppning, de
gemensamt förmå upparbeta dubbla det tryck som endast den ena av dem skulle förmått
med samma varvtal. Tillvägagångssättet är enkelt och användes alltjämt ofta, fig.
831. Pumparna monteras vanligen på samma bäddplatta och drivas med samma motor,
så att drivmaskinens och pumparnas axlar ligga i en rät linje.
Fig. 832. Seriepump med två hjul. Ludvigsbergs Mek. Verkstad.
