672
NAVIGATION.
apparaten lägger rodret och kopplas ur sedan fartyget fullbordat giren. Tre olika
utväx-lingar finnas, avsedda att anpassas efter behovet av större eller mindre rorvinklar,
beroende av vind och sjögång. Genom ett enkelt handgrepp
kan hela apparaten urkopplas, om man för en hastig manöver
önskar övergå till vanlig handstyrning.

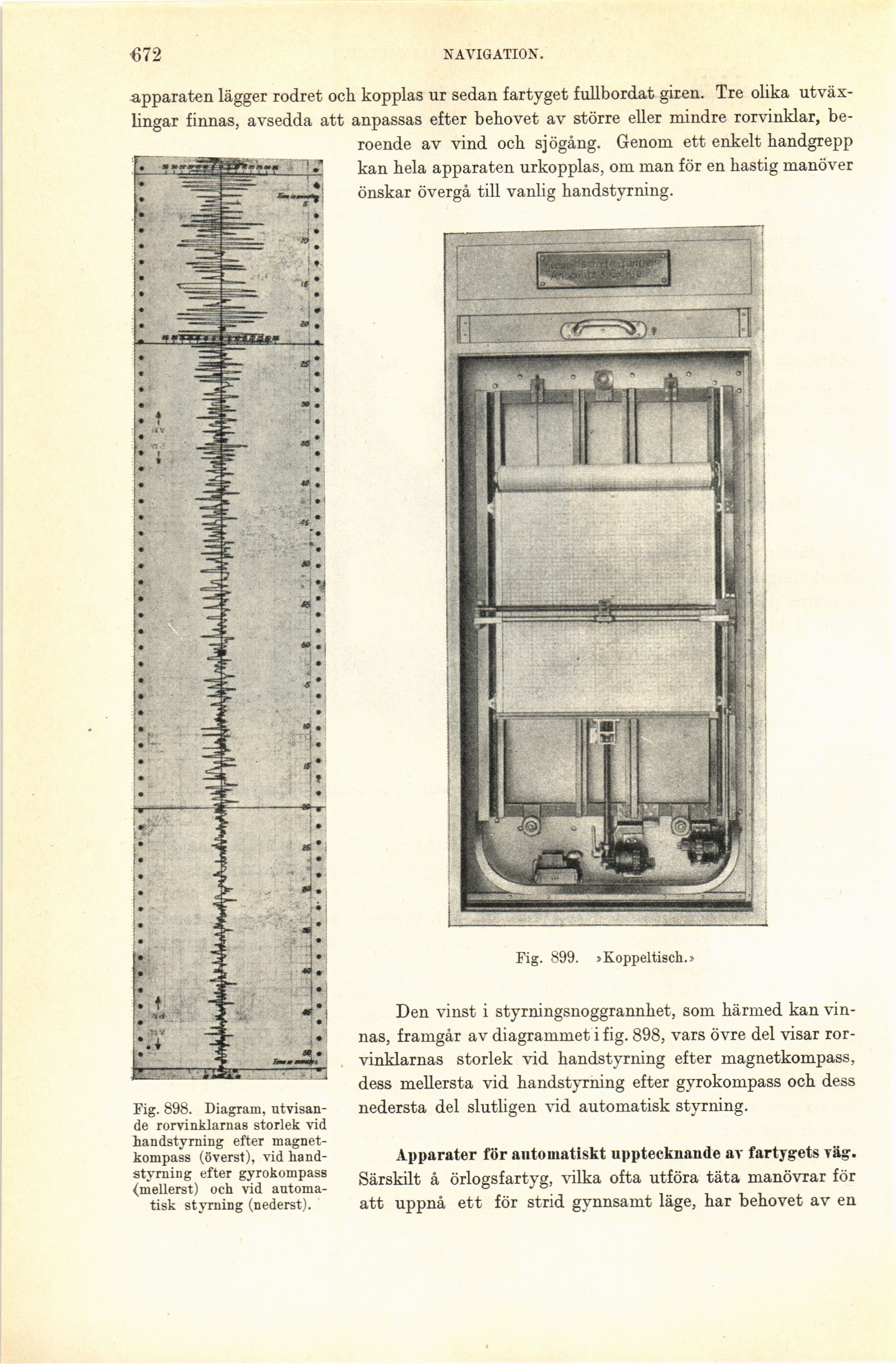

Fig. 898. Diagram,
utvisande rorvinklarnas storlek vid
handstyrning efter
magnet-kompass (överst), vid
handstyrning efter gyrokompass
(mellerst) och vid
automatisk styrning (nederst).
Fig. 899. »Koppeltisch.»
Den vinst i styrningsnoggrannhet, som härmed kan
vinnas, framgår av diagrammet i fig. 898, vars övre del visar
rorvinklarnas storlek vid handstyrning efter magnetkompass,
dess mellersta vid handstyrning efter gyrokompass och dess
nedersta del slutligen vid automatisk styrning.
Apparater för automatiskt upptecknande av fartygets väg.
Särskilt å örlogsfartyg, vilka ofta utföra täta manövrar för
att uppnå ett för strid gynnsamt läge, har behovet av en
