918
SKEPPSBVGGNAD.

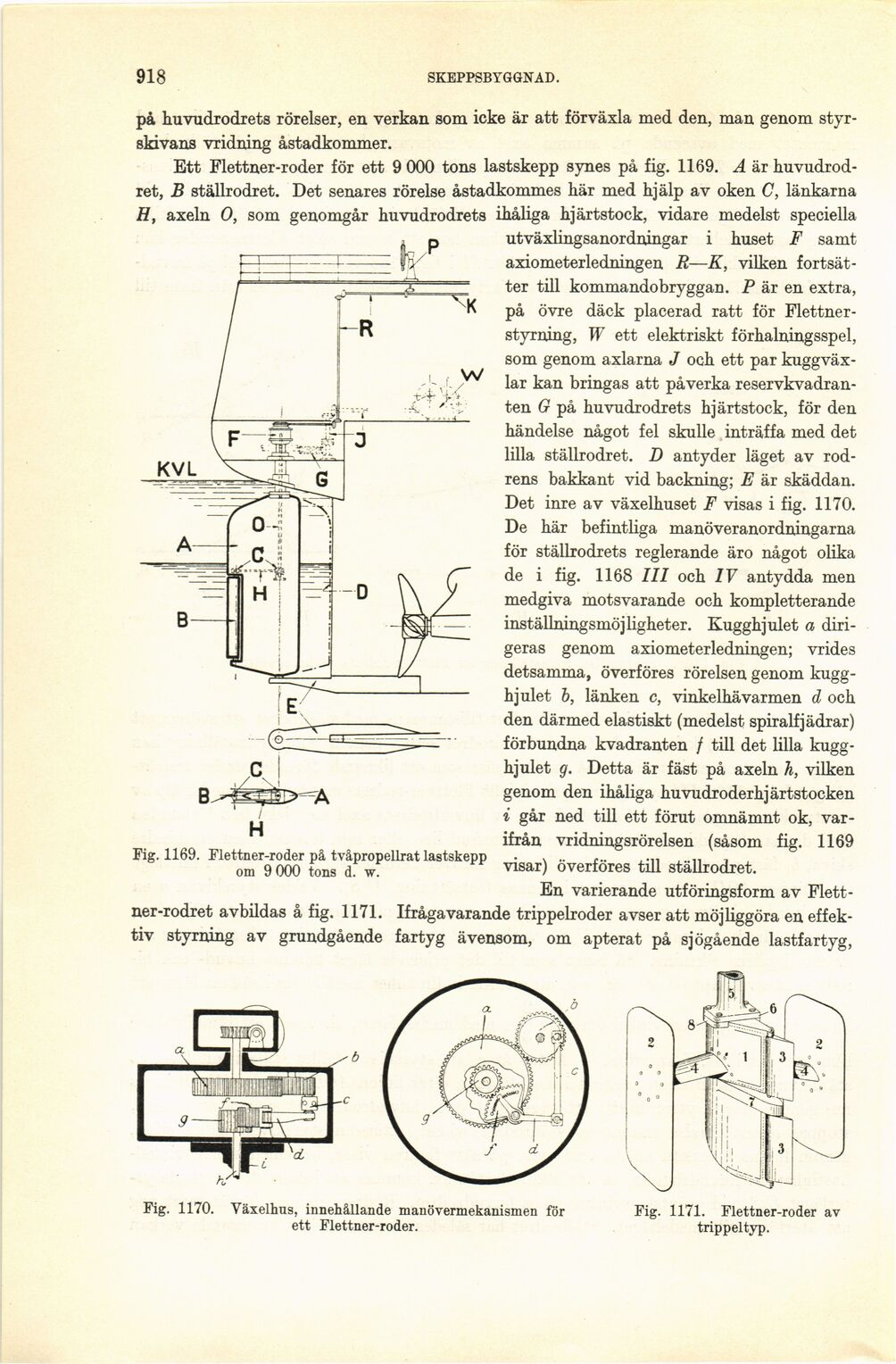

Fig. 1169. Flettner-roder på tvåpropellrat lastskepp
om 9 000 tons d. w.
på huvudrodrets rörelser, en verkan som icke är att förväxla med den, man genom
styrskivans vridning åstadkommer.
Ett Flettner-roder för ett 9 000 tons lastskepp synes på fig. 1169. A är
huvudrod-ret, B ställrodret. Det senares rörelse åstadkommes här med hjälp av oken C, länkarna
H, axeln O, som genomgår huvudrodrets ihåliga hj ärtstock, vidare medelst speciella
utväxlingsanordningar i huset F samt
axiometerledningen R—K, vilken
fortsätter till kommandobryggan. P är en extra,
på övre däck placerad ratt för
Flettner-styrning, W ett elektriskt förhalningsspel,
som genom axlarna J och ett par
kuggväx-lar kan bringas att påverka
reservkvadran-ten G på huvudrodrets hjärtstock, för den
händelse något fel skulle inträffa med det
lilla ställrodret. D antyder läget av
rodrens bakkant vid backning; E är skäddan.
Det inre av växelhuset F visas i fig. 1170.
De här befintliga manöveranordningarna
för ställrodrets reglerande äro något olika
de i fig. 1168 III och IV antydda men
medgiva motsvarande och kompletterande
inställningsmöjligheter. Kugghjulet a
dirigeras genom axiometerledningen; vrides
detsamma, överföres rörelsen genom
kugghjulet b, länken c, vinkelhävarmen d och
den därmed elastiskt (medelst spiralfjädrar)
förbundna kvadranten f till det lilla
kugghjulet g. Detta är fäst på axeln h, vilken
genom den ihåliga huvudroderhjärtstocken
i går ned till ett förut omnämnt ok,
varifrån vridningsrörelsen (såsom fig. 1169
visar) överföres till ställrodret.
En varierande utföringsform av Flett-
ner-rodret avbildas å fig. 1171. Ifrågavarande trippelroder avser att möjliggöra en
effektiv styrning av grundgående fartyg ävensom, om apterat på sjögående lastfartyg,
Fig. 1170. Växelhus, innehållande manövermekanismen för
ett Flettner-roder.
Fig. 1171. Flettner-roder av
trippeltyp.
