60
HUSBYGGNAD.

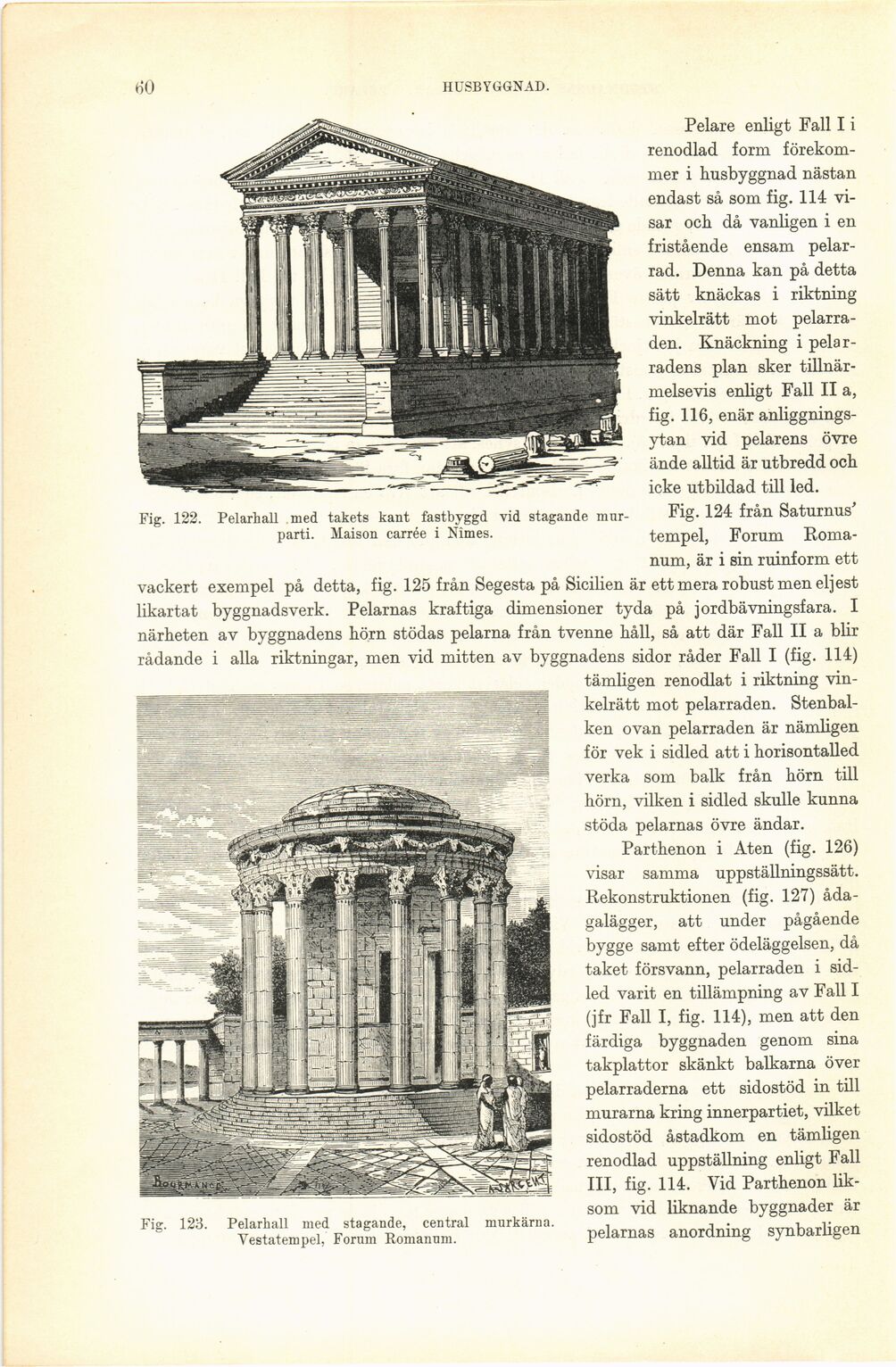

Fig. 122. Pelarhall med takets kant fastbyggd vid stagande
murparti. Maison carrée i Nimes.
Fig. 123. Pelarhall med stagande, central murkärna.
Vestatempel, Forum Romanum.
Pelare enligt Fall I i
renodlad form
förekommer i husbyggnad nästan
endast så som fig. 114
visar och då vanligen i en
fristående ensam
pelarrad. Denna kan på detta
sätt knäckas i riktning
vinkelrätt mot
pelarraden. Knäckning i
pelarradens plan sker
tillnärmelsevis enligt Fall II a,
fig. 116, enär
anliggnings-ytan vid pelarens övre
ände alltid är utbredd och
icke utbildad till led.
Fig. 124 från Saturnus’
tempel, Forum
Roma-num, är i sin ruinform ett
vackert exempel på detta, fig. 125 från Segesta på Sicilien är ett mera robust men eljest
likartat byggnadsverk. Pelarnas kraftiga dimensioner tyda på jordbävningsfara. I
närheten av byggnadens hörn stödas pelarna från tvenne håll, så att där Fall II a blir
rådande i alla riktningar, men vid mitten av byggnadens sidor råder Fall I (fig. 114)
tämligen renodlat i riktning
vinkelrätt mot pelarraden.
Stenbal-ken ovan pelarraden är nämligen
för vek i sidled att i horisontalled
verka som balk från hörn till
hörn, vilken i sidled skulle kunna
stöda pelarnas övre ändar.
Parthenon i Aten (fig. 126)
visar samma uppställningssätt.
Rekonstruktionen (fig. 127)
ådagalägger, att under pågående
bygge samt efter ödeläggelsen, då
taket försvann, pelarraden i
sidled varit en tillämpning av Fall I
(jfr Fall I, fig. 114), men att den
färdiga byggnaden genom sina
takplattor skänkt balkarna över
pelarraderna ett sidostöd in till
murarna kring innerpartiet, vilket
sidostöd åstadkom en tämligen
renodlad uppställning enligt Fall
III, fig. 114. Vid Parthenon
liksom vid liknande byggnader är
pelarnas anordning synbarligen
