268
HUSBYGGNAD.

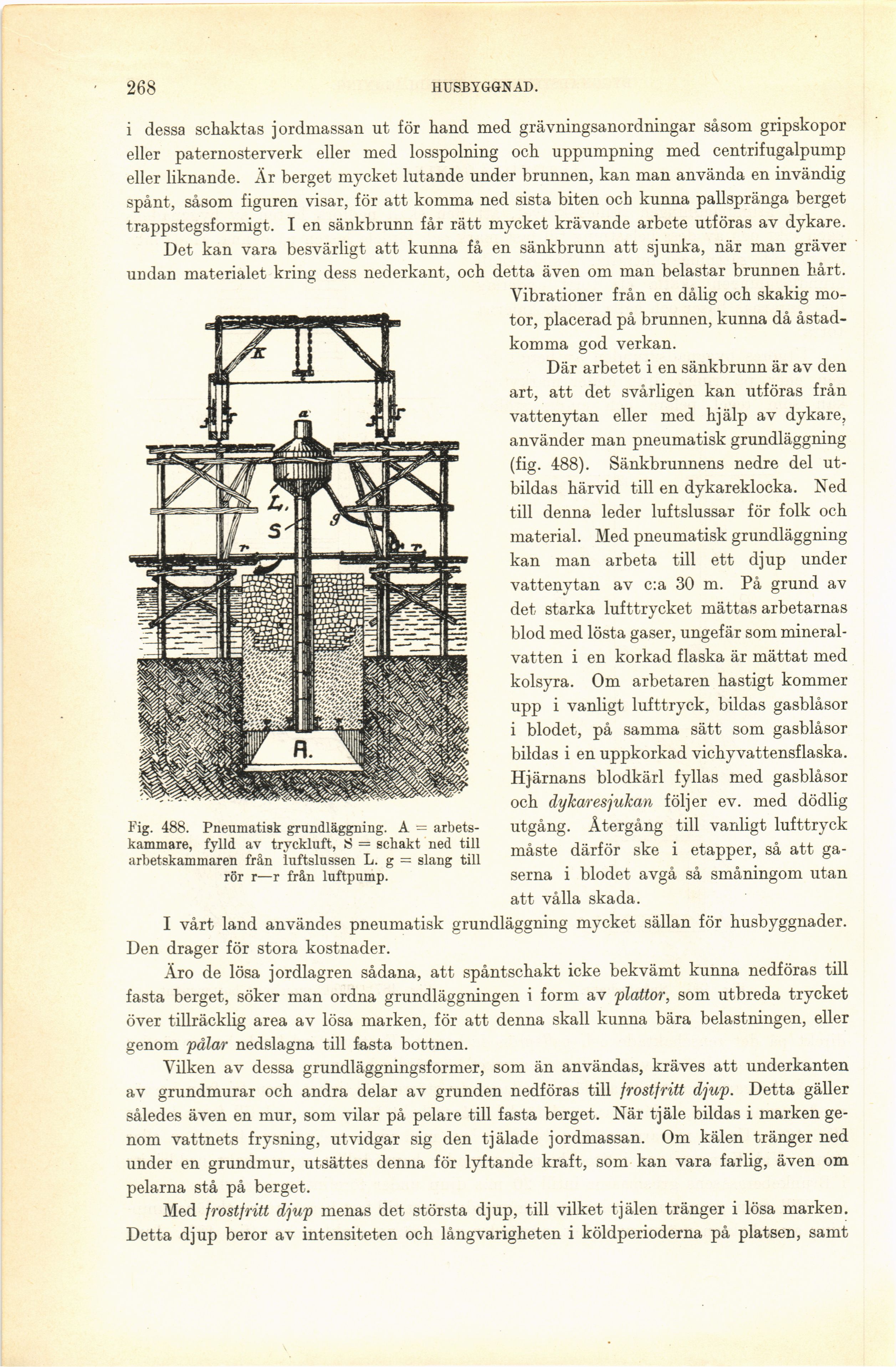

Fig. 488. Pneumatisk grundläggning. A =
arbets-kammare, fylld av tryckluft, S = schakt ned till
arbetskammaren från luftslussen L. g = slang till
rör r—r från luftpump.
i dessa schaktas jordmassan ut för hand med grävningsanordningar såsom gripskopor
eller paternosterverk eller med losspolning och uppumpning med centrifugalpump
eller liknande. Är berget mycket lutande under brunnen, kan man använda en invändig
spånt, såsom figuren visar, för att komma ned sista biten och kunna pallspränga berget
trappstegsformigt. I en sänkbrunn får rätt mycket krävande arbete utföras av dykare.
Det kan vara besvärligt att kunna få en sänkbrunn att sjunka, när man gräver
undan materialet kring dess nederkant, och detta även om man belastar brunnen hårt.
Vibrationer från en dålig och skakig
motor, placerad på brunnen, kunna då
åstadkomma god verkan.
Där arbetet i en sänkbrunn är av den
art, att det svårligen kan utföras från
vattenytan eller med hjälp av dykare,
använder man pneumatisk grundläggning
(fig. 488). Sänkbrunnens nedre del
utbildas härvid till en dykareklocka. Ned
till denna leder luftslussar för folk och
material. Med pneumatisk grundläggning
kan man arbeta till ett djup under
vattenytan av c:a 30 m. På grund av
det starka lufttrycket mättas arbetarnas
blod med lösta gaser, ungefär som
mineralvatten i en korkad flaska är mättat med
kolsyra. Om arbetaren hastigt kommer
upp i vanligt lufttryck, bildas gasblåsor
i blodet, på samma sätt som gasblåsor
bildas i en uppkorkad vichyvattensflaska.
Hjärnans blodkärl fyllas med gasblåsor
och dykaresjukan följer ev. med dödlig
utgång. Återgång till vanligt lufttryck
måste därför ske i etapper, så att
gaserna i blodet avgå så småningom utan
att vålla skada.
I vårt land användes pneumatisk grundläggning mycket sällan för husbyggnader.
Den drager för stora kostnader.
Äro de lösa jordlagren sådana, att spåntschakt icke bekvämt kunna nedföras till
fasta berget, söker man ordna grundläggningen i form av plattor, som utbreda trycket
över tillräcklig area av lösa marken, för att denna skall kunna bära belastningen, eller
genom pålar nedslagna till fasta bottnen.
Vilken av dessa grundläggningsformer, som än användas, kräves att underkanten
av grundmurar och andra delar av grunden nedföras till jrostjritt djup. Detta gäller
således även en mur, som vilar på pelare till fasta berget. När tjäle bildas i marken
genom vattnets frysning, utvidgar sig den tjälade jordmassan. Om kälen tränger ned
under en grundmur, utsättes denna för lyftande kraft, som kan vara farlig, även om
pelarna stå på berget.
Med frostfritt djup menas det största djup, till vilket tjälen tränger i lösa marken.
Detta djup beror av intensiteten och långvarigheten i köldperioderna på platsen, samt
