SVAVELSYRA. BLYKAMMARFÖRFARANDET.
223
Faldings kamrar, 20—21 m höga.
Vanligen stannar man dock nu vid en höjd
av 10—16 m.
Ett system, som i huvudsak framkom
under världskriget, är Mills-Packards,
vilket sedan tack vare sina fördelar vunnit
stor utbredning över hela världen. 1926
voro över 30 fabriker med mer än 200
dylika kamrar i drift eller under byggnad,
ägande en kapacitet av mer än 300 000 ton
svavelsyra per år. Formen på kammaren
är en stympad kon med ett centralt
kyl-schakt. Väggarna i detta vidga sig uppåt.
Hela kammaren bevattnas med kylvatten.
Den starka kylningen medför fördelen, att,
samtidigt som reaktionshastigheten
gynnsamt påverkas, blyets livstid ökas. Ett
M. P.-kammarsystem på 9 kamrar visas
på fig. 206.
En väg, som beträtts vid
intensifieringen av driften, har varit införandet av
s. k. reaktionstorn. Det äldsta av dessa
är det av Lunge införda Lunge-Rohrmanns
plattorn, vilket insattes mellan kamrarna,
ofta för att öka kapaciteten hos förut befintliga system. Sådana torn äro av bly och
fyllda med horisontella lager av lergodsplattor, över vilka i och för kylning rinner
syra. Plattorna äro försedda med hål och placerade över varandra, så att gaserna

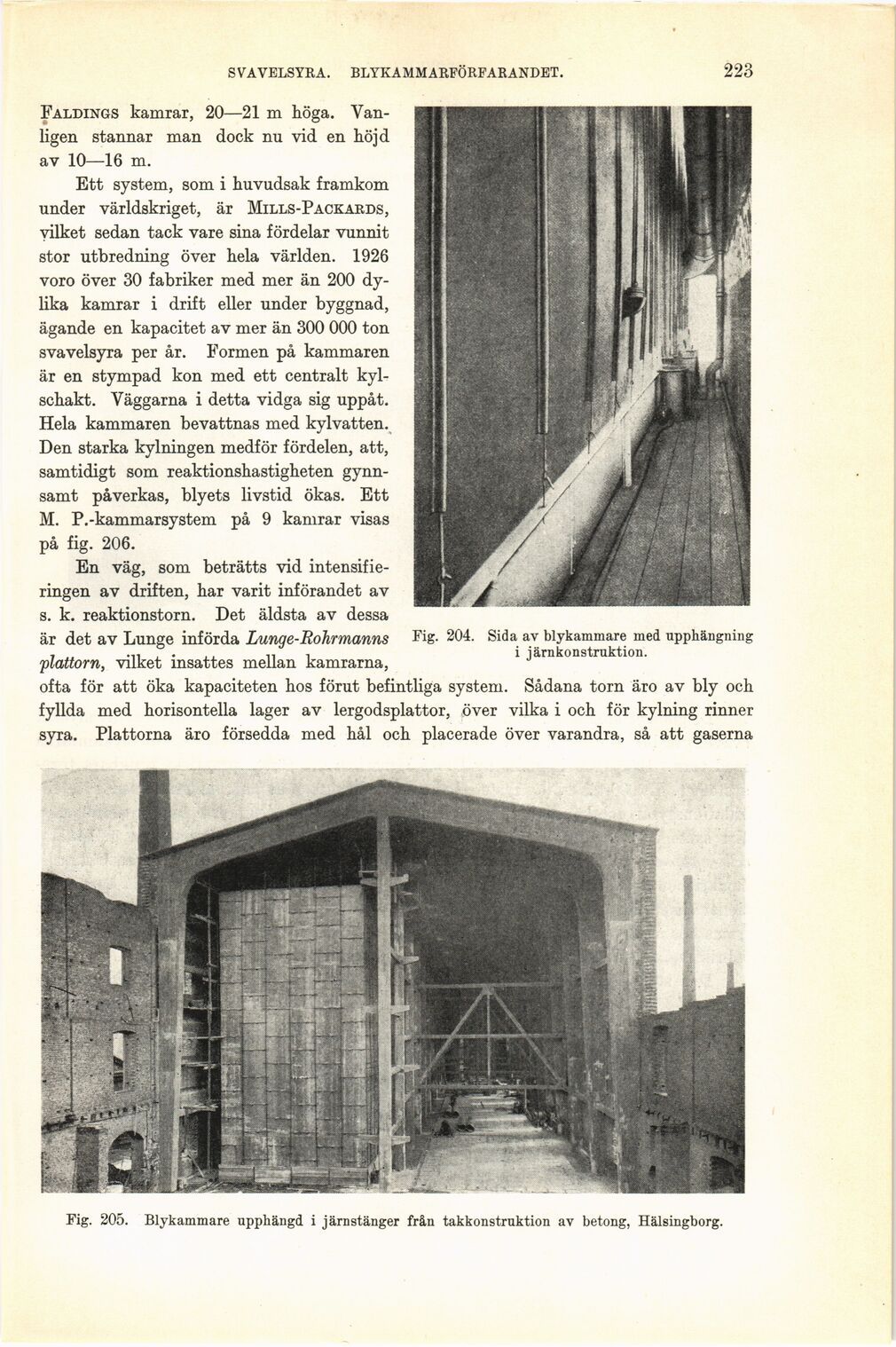

Fig. 204. Sida av blykammare med upphängning
i järnkonstruktion.
Fig. 205. Blykammare upphängd i järnstänger från takkonstruktion av betong, Hälsingborg.
