SVAVELSYRA. KONCENTRERING.
229
mötande gaserna en stor yta. Detta torn motsvaras av rekuperatorn i det föregående.
Dylika koncentrationsapparater hava byggts i storlekar för 15 upp till 125 ton 66°
syra per 24 timmar.

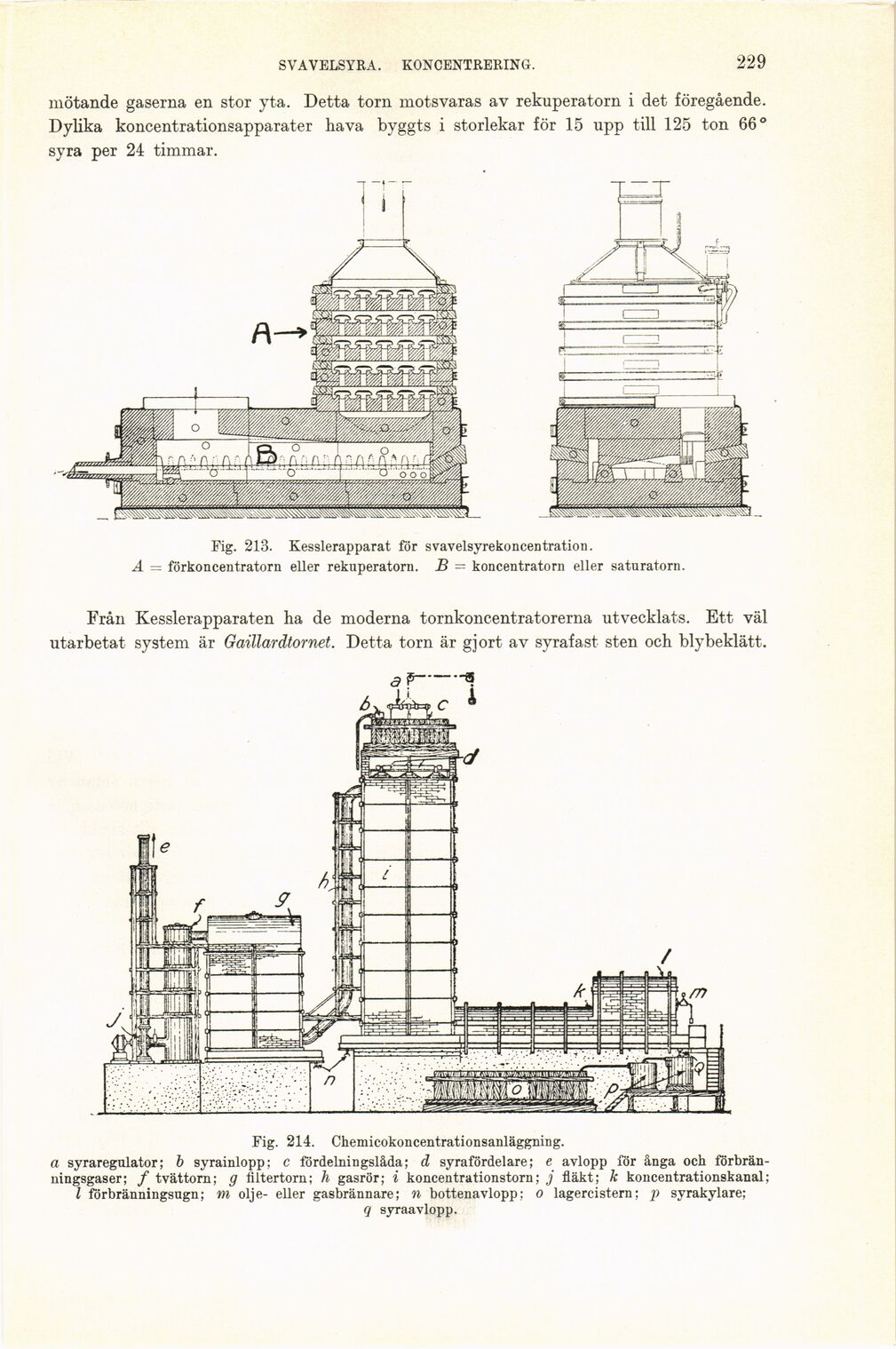

Fig. 213. Kesslerapparat för svavelsyrekoncentration.
A = förkoncentratorn eller rekuperatorn. B — koncentratorn eller saturatorn.
Från Kesslerapparaten ha de moderna tornkoncentratorerna utvecklats. Ett väl
utarbetat system är Gaillardtornet. Detta torn är gjort av syrafast sten och bly beklätt.
Fig. 214. Chemicokoncentrationsanläggning.
a syraregulator; b syrainlopp; c fördelningslåda; d syrafördel are; e avlopp för ånga och
förbränningsgaser; f tvättom; g filtertorn; h gasrör; i koncentrationstorn; j fläkt; k koncentrationskanal;
l förbränningsugn; m olje- eller gasbrännare; n bottenavlopp: 0 lagercistern; p syrakylare;
q syraavlopp.
